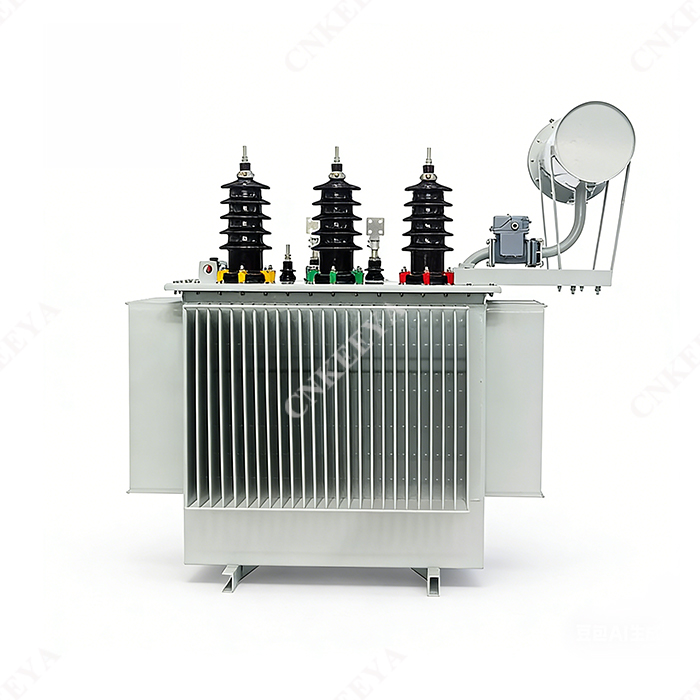

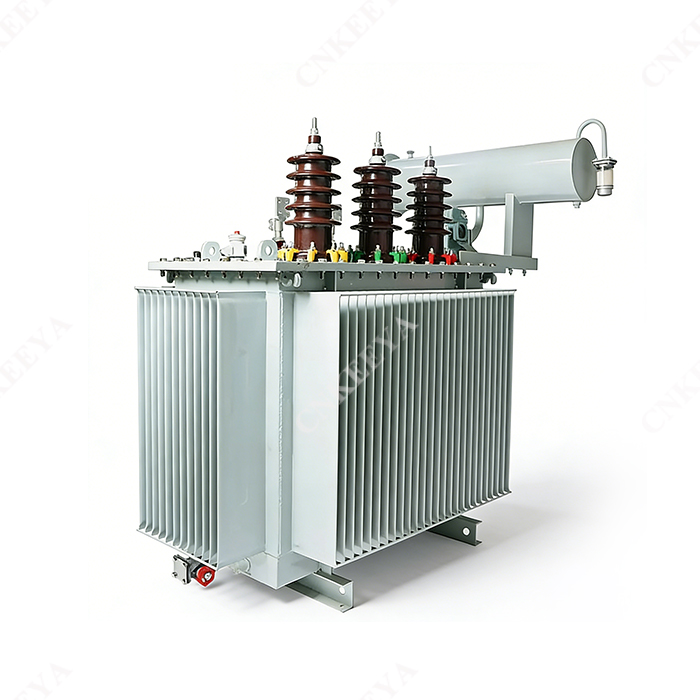

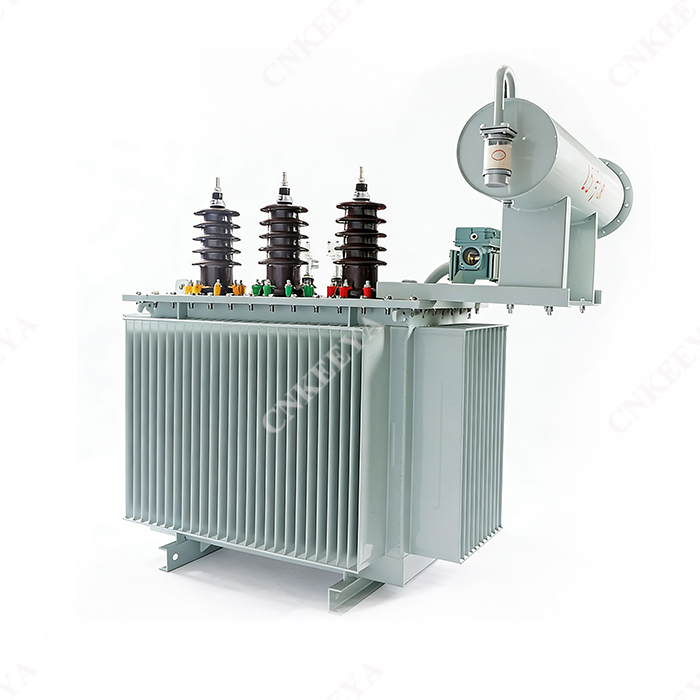

SZ11-200～2000/10 Háromfázisú olajmerítésű terhelési feszültségszabályozó és elosztó transzformátor

CNKEEYA,SZ11-200～2000/10 Háromfázisú olajtöltésű terhelés alatti feszültségszabályozó és elosztó transzformátor, ipari parkok . Az alacsony veszteségű alaptechnológiát alkalmazva intelligens gyárakban készül. Partnerség a főbb hálózatokkal , az éves eladások legnagyobb száma 500, több mint 50 raktáron.

A CNKEEYA szigorú mérnöki számítási és ellenőrzési protokolljain keresztül a kulcsfontosságú alkatrészek, köztük a transzformátormag, a tekercsek, az aktív alkatrészek és az ólomtartályok átfogó optimalizált tervezésen és érvényesítésen esnek át. Ez nemcsak az 12500 kVA-s S11 sorozatú transzformátor kivételes teljesítményét biztosítja, hanem a helyi megjelenési követelményeknek való teljes megfelelést is a nagy/közepes feszültségű tápegységeknél.

A fejlett technológiai berendezéseket, az aprólékos anyagválasztást és az áramvonalas gyártási folyamatokat kihasználva ez az olajjal töltött S11 transzformátor kiemelkedő előnyökkel rendelkezik: kompakt alapterület, könnyű kialakítás, minimális energiaveszteség, alacsony részleges kisülés (PD) és csökkentett zajszint. Ezek a prémium funkciók kiváló minőséget, energiahatékonyságot, környezetbarátságot és megbízható működést tesznek lehetővé – végső soron segítik az ügyfeleket a hosszú távú üzemeltetési költségek csökkentésében kritikus tápellátási forgatókönyvek esetén.

◆Eszköz típusa: kültéri típus

◆Normál környezeti használati feltételek: a tengerszint feletti magasság nem haladja meg az 1000 métert.

◆ A környezeti hőmérséklet legfeljebb +40 ℃, a minimum pedig -25 ℃.

◆ Speciális környezeti feltételek: 1000 m feletti magasság.

◆ A környezeti hőmérséklet +40°℃, a legalacsonyabb pedig -45°C. (Részletes útmutatás a rendeléskor)

◆ A telepítés helye: nincs korrozív gáz, nincs nyilvánvaló szennyeződés.

Végrehajtási szabványok

◆GB1094.1~2-2013 teljesítménytranszformátor

◆GB1094.3-2003 teljesítmény transzformátor

◆GB/T1094.4-2005 teljesítménytranszformátor

◆GB1094.5-2008 teljesítmény transzformátor

◆GB/T6451-2008 háromfázisú olajos transzformátor műszaki paraméterei és követelményei

◆ IEC76 nemzetközi szabvány

Teljesítmény jellemzők

Az S9 sorozatban az üresjárati veszteség átlagosan 30%-kal csökken, az átlagos hőmérséklet-emelkedés 10K-val csökken, a termék élettartama több mint kétszeresére nő, és még 20%-os túlterhelés mellett is hosszú ideig működik; A termék működési zaja átlagosan 2-4 dB-lel csökken.

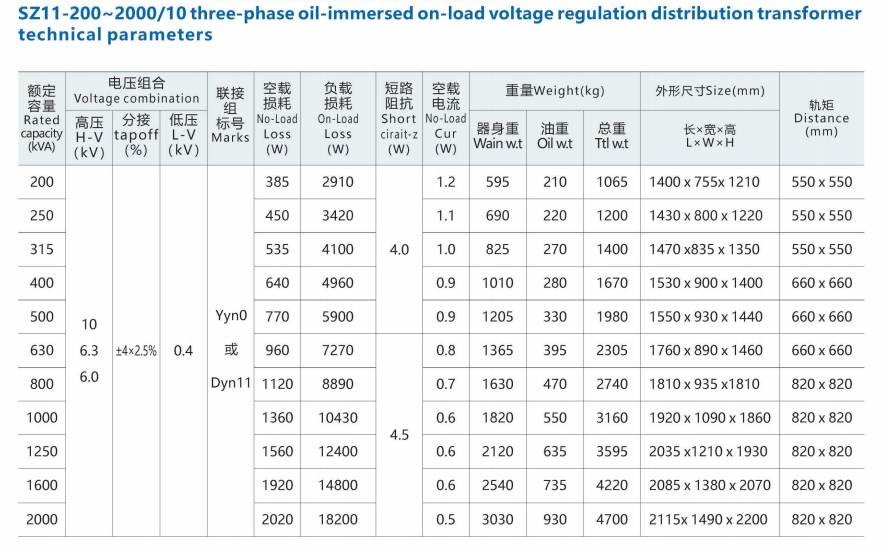

Megjegyzés: A táblázatban szereplő súly és méretek tájékoztató jellegűek, és előzetes figyelmeztetés nélkül változhatnak

Alapvető előnyei és jellemzői

1. Szigorú tervezés és megfelelőség

  A CNKEEYA szigorú mérnöki számítási és ellenőrzési protokolljain keresztül minden kulcsfontosságú komponens átfogó optimalizált tervezésen és érvényesítésen esik át, biztosítva a kivételes teljesítményt és a helyi követelményeknek való teljes megfelelést.

2. Kiváló energiahatékonyság és alacsony környezeti hatás

  Alacsony veszteségű, alacsony zajszintű, alacsony részleges kisüléssel és alacsony hőmérséklet-emelkedéssel rendelkezik, amely maximalizálja az energiamegtakarítást, miközben minimálisra csökkenti a működési hatásokat.

3. Fokozott szigetelés és megbízhatóság

  A legújabb szigetelőszerkezetet alkalmazza, hogy csúcsminőségű szigetelési teljesítményt nyújtson, jelentősen javítva az üzembiztonságot és a hosszú távú megbízhatóságot.

4. Erős rövidzárlatálló képesség

  Kiváló rövidzárlat elleni képességgel büszkélkedhet, úgy tervezték, hogy ellenálljon a zord üzemi körülményeknek és megőrizze stabilitását váratlan elektromos hibák esetén is.

5. Hatékony hőelvezetés

  Nagy teljesítményű hőleadó alkatrészeket tartalmaz (pl. hullámlemezek, lemezradiátorok), hogy nagy terhelési körülmények között is stabil hőmérsékletszabályozást biztosítson.

6. Kiváló minőségű vasmag kialakítás

   . Prémium minőségű hidegen hengerelt szemcseorientált szilícium acélból készült, csökkenti az elektromágneses veszteséget és optimalizálja a mágneses tulajdonságokat.

   . 45 fokos teljes gércsuklóval és kör keresztmetszetű szerkezettel rendelkezik, megőrzi a szerkezeti integritást és ellenáll a vibrációtól való kilazulásnak a szállítás és a hosszú távú működés során.

7. Kompakt és könnyű szerkezet

  Fejlett technológiai berendezésekkel, aprólékos anyagválasztással és áramvonalas gyártási folyamatokkal támogatja, helytakarékos és könnyű kialakítást kínál a könnyebb telepítés és szállítás érdekében.

Érdekli a 33 kV-os S11 olajtöltésű transzformátorunk? Alacsony veszteségű magja, oxigénmentes réztekercsei és Dyn11 csatlakozása csúcsteljesítményt biztosít. Árajánlatért, műszaki adatokért vagy egyedi megoldásokért forduljon most – csapatunk készséggel áll a rendelkezésére!
