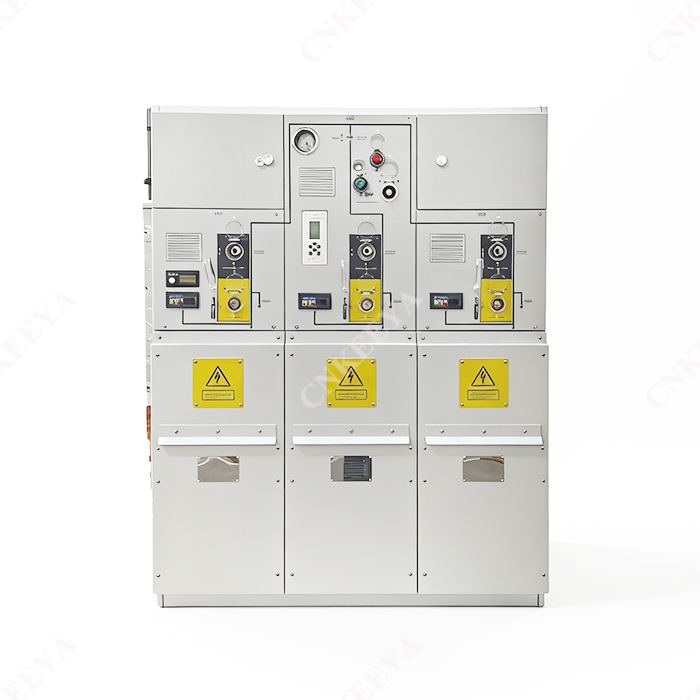

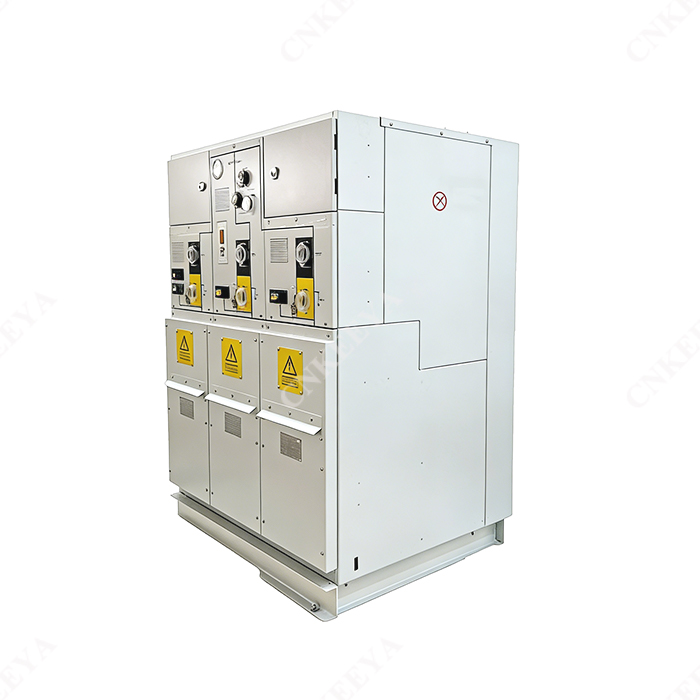

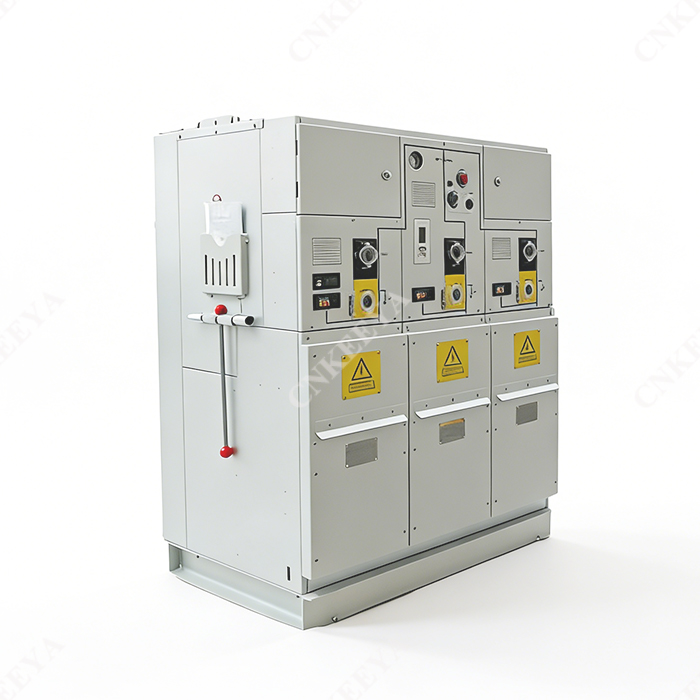

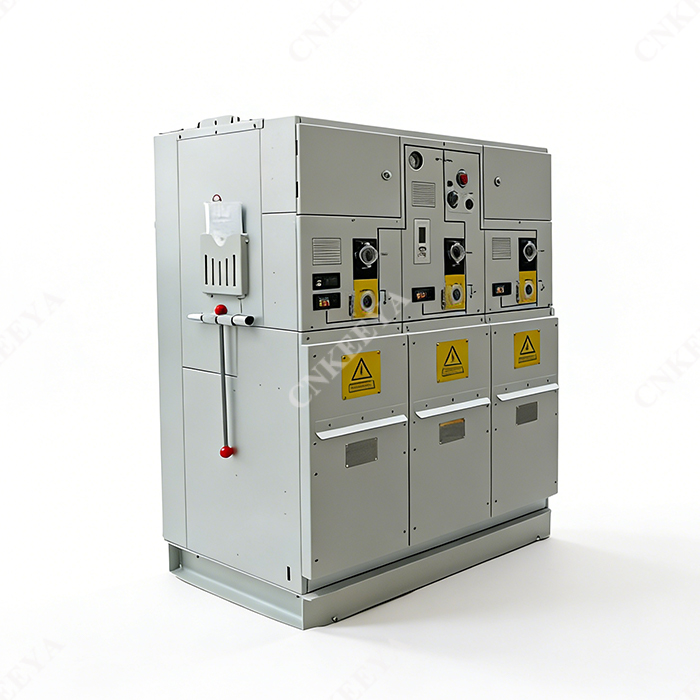

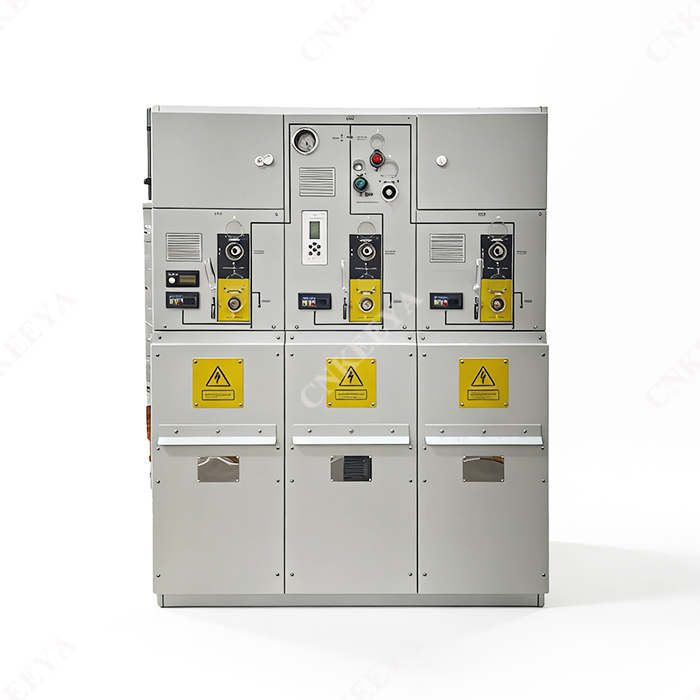

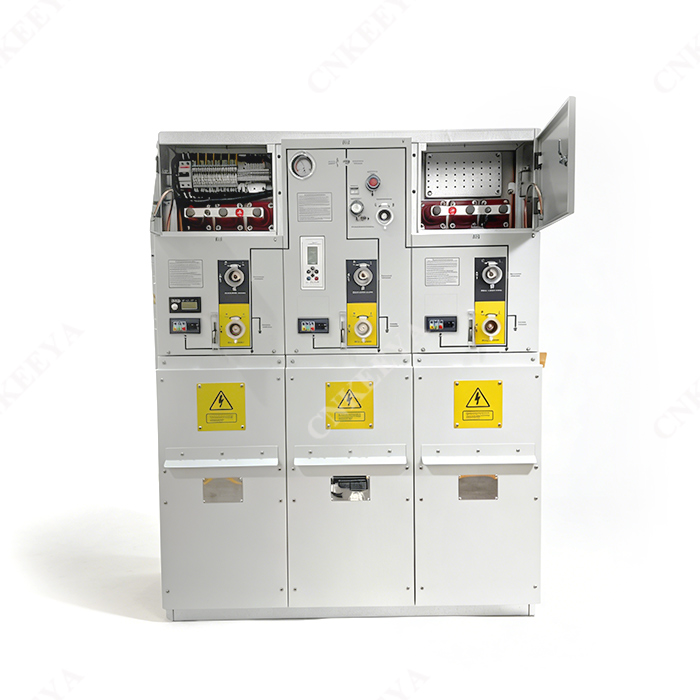

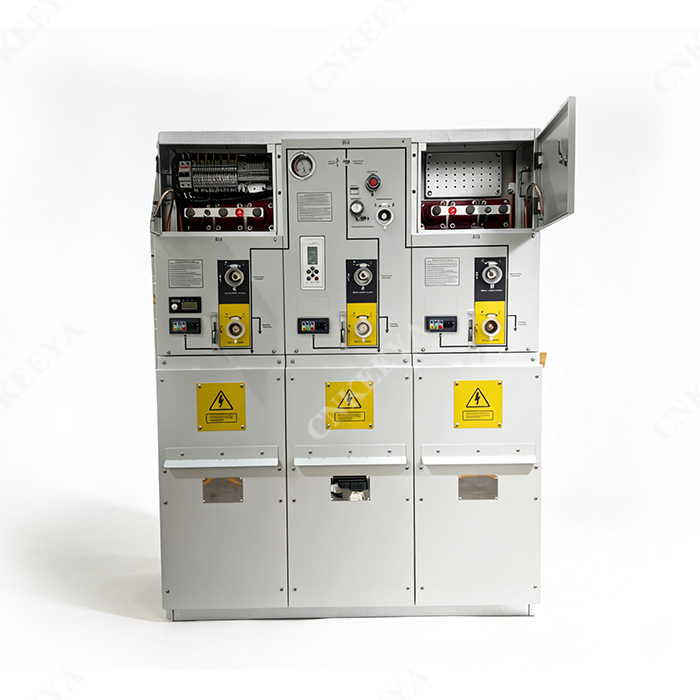

12kV Teljesen szigetelt felfújható gyűrűs kapcsoló berendezés

A 12 kV-os teljesen szigetelt felfújható gyűrűs kapcsolóberendezéseket széles körben használják a 10 kV/6 kV-os áramelosztó rendszerekben, és ez a preferált kapcsolótermék minden típusú alállomáshoz és elosztórendszerhez városi és vidéki felhasználók számára. A kapcsolóberendezés egy moduláris egység üzemmód, amely különböző céloknak megfelelően kombinálható; Kétféle fix egység kombináció és bővíthető egység létezik, amelyek megfelelnek a kompakt kapcsolóberendezések rugalmas használatának a különböző alállomásokon.

Az RM-12(C)/630-25 gázzal töltött gyűrűs főegység teljesen zárt rendszer, feszültség alatt álló részei és kapcsolói rozsdamentes acél házba vannak zárva. A teljes kapcsolóberendezést nem befolyásolják külső környezeti feltételek, így biztosítva az üzembiztonságot és a személyi biztonságot, a karbantartásmentesség érdekében. A bővíthető busz kiválasztásával bármilyen kombináció elkészíthető a teljes modularitás elérése érdekében. A meghosszabbított gyűjtősín biztonsági szigetelése és árnyékolása biztosítja a megbízhatóságot és a biztonságot. Az RM-12(C)/630-25 gáztöltött gyűrűs főegység IV alapú automatizálási megoldásokat is tud nyújtani, kialakítva az intelligens kapcsolók koncepcióját, és minimalizálva a helyszíni telepítés és üzembe helyezés munkaterhét.

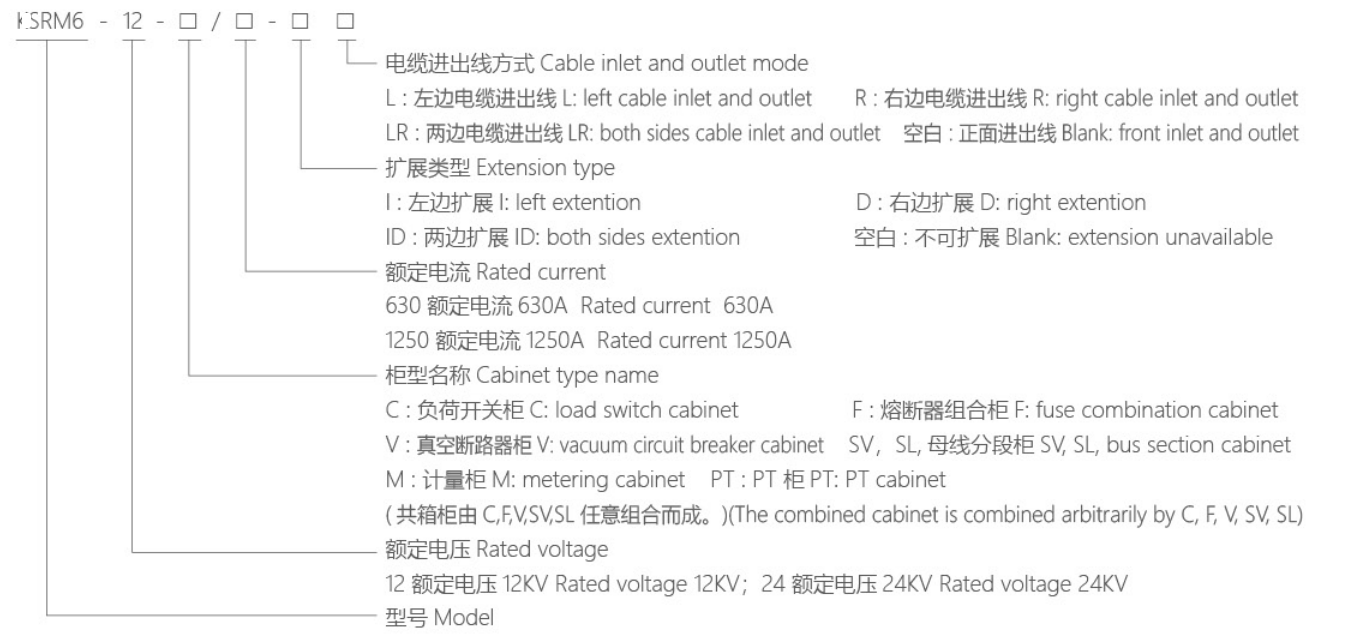

Modell és Jelentés

· Az RM-12(C)/630-25 sorozatú gázzal töltött gyűrűs főegység SF6 gázt tartalmaz ívoltó és szigetelő közegként.

· Az egység teljesen zárt és teljesen szigetelt szerkezet; a gyűjtősín, a kapcsoló és a pontrészek teljesen rozsdamentes acél burkolatba vannak zárva, Az üreg 1,4 bar SF6 gázzal van feltöltve, a védelmi szint eléri az IP67-et; a teljes kapcsolókészüléket teljesen nem érintik a külső környezeti feltételek, és a kapcsoló normál működése még extrém körülmények között is garantálható, mint például a rövid távú Booding, és a termék élettartama karbantartásmentes.

· Az egység megbízható és biztonságos nyomáscsökkentő csatornával rendelkezik, amely extrém helyzetekben is garantálja a kezelő személyi biztonságát.

· Az egység két típusban kapható: fix egység kombináció és bővíthető egység kombináció.

· Az egység általában elölről lép be és ki, és oldalsó ki- vagy oldalirányú tágulást is megvalósíthat a különböző beépítési helyzeteknek megfelelően.

· Az egység mérete könnyen telepíthető, kis helyigényű és rossz környezeti feltételekkel rendelkező helyekre is alkalmas lehet.

· Az egység felszerelhető elektromos motorozással, távirányítóval és felügyeleti eszközökkel, hogy megfeleljen a felhasználók különböző igényeinek.

Műszaki paraméter

Megjegyzés:)Ez a biztosítékok névleges áramától függ.

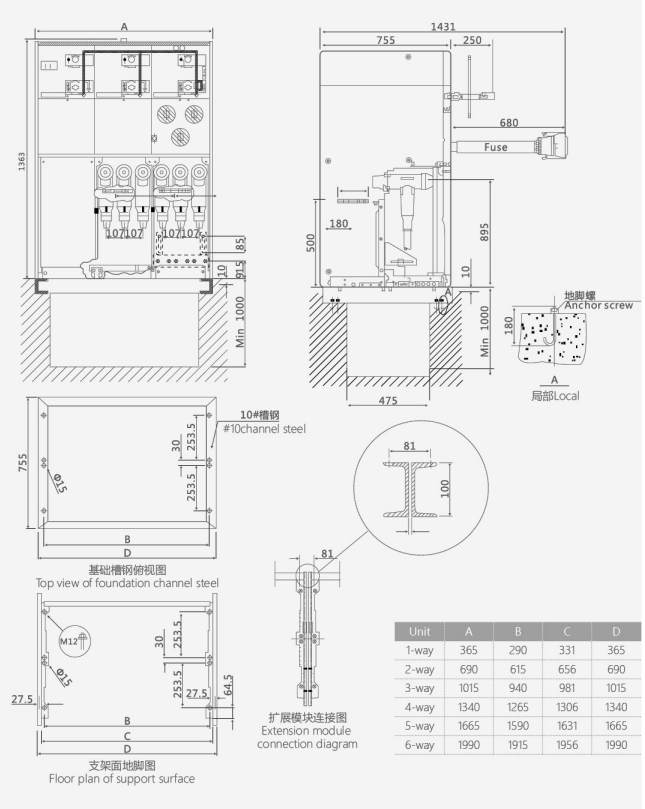

Switch Cabinet Structure And Size
