A Keeya az elektromos ipar vezető gyártója, és olyan költséghatékony megoldásokat kínál, mint például a dobozos, fémbevonatú, fix hajtómű. Az alacsony ár melletti minőség iránti elkötelezettségünkről ismert Keeya kapcsolóberendezéseit aprólékosan az áramelosztó rendszerek megbízhatóságára és hatékonyságára tervezték.
Gyártóként a költséghatékonyságra fektetjük a hangsúlyt, amely biztosítja, hogy ügyfeleink kiváló minőségű termékeket kapjanak anélkül, hogy a költségvetésüket veszélyeztetnék. A Keeya Box Type Fixed Fémbevonatos Swithchgear jól példázza a gazdaságos, de robusztus megoldások iránti elkötelezettségünket, így előnyben részesített választás azok számára, akik megfizethető és megbízható kapcsolóberendezési megoldásokat keresnek különböző alkalmazásokhoz.
HXGN15-12 doboz típusú Pxed fém zárt gyűrűs főegység (röviden: főegység) alkalmas AC 50Hz, 12kV t áramellátó rendszerhez, amelyet széles körben használnak az iparban és a gonosz kábelgyűrűs hálózatban és a tápegység termináljában. Különösen alkalmas kis másodlagos alállomásokhoz, kapcsolóállomásokhoz, városi lakossági elosztáshoz, ipari és bányászati vállalkozásokhoz, bevásárlóközpontokhoz, repülőterekhez, metrókhoz, szélenergia-termeléshez, kórházakhoz, stadionokhoz, vasutakhoz és más helyekre.
● Tengerszint feletti magasság: ≤ 1000m (megrendeléskor külön igények is jelezhetők, jelenleg 6 csoport működik 5200m magasságban).
● Környezeti hőmérséklet: -35℃ ~+45℃, maximális napi átlaghőmérséklet különbség ≤ 25°C. Az átlagos napi relatív páratartalom nem haladhatja meg a 95%-ot, a havi átlagos relatív páratartalom pedig nem haladhatja meg a 90%-ot.
● Szeizmikus kapacitás: 8 fok.
● Nincs erős vibráció és ütés, és nincs elő-, vegyi korrózió- vagy robbanásveszély.
● GB3906-2006 Váltóáramú fémházas kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-os névleges feszültségig
● IEC 60298 AC.fémházas kapcsoló- és vezérlőberendezések 1 kV feletti és 52 kV-ig terjedő névleges feszültségekhez
● GB/T 11022-2011 Közös specifikáció a nagyfeszültségű kapcsoló- és vezérlőberendezésekre
Gyönyörű és kompakt megjelenés, a burkolat védelmi szintje több mint IP3X a szekrény összeszerelése után.
● A felső és az alsó egységek modulárisak, könnyen telepíthetők és karbantarthatók.
● A szekrényállvány szegecselt szerkezettel biztosítja a szekrény szilárdságát.
● Integrált kisfeszültségű helyiség a másodlagos komponensek felszereléséhez és egy bővíthető mérőhelyiség több másodlagos védelmi egység felszereléséhez. A telepítéshez nyomáscsökkentő csatornák állnak rendelkezésre.
● SF6 gázszigetelésű, karbantartást nem igénylő terheléskapcsolót alkalmaz, jó gazdaságos hatékonysággal és megbízhatósággal. Könnyen kezelhető.
● Komplett pre-prevention relock eszközzel, nagy telepítési teljesítmény.

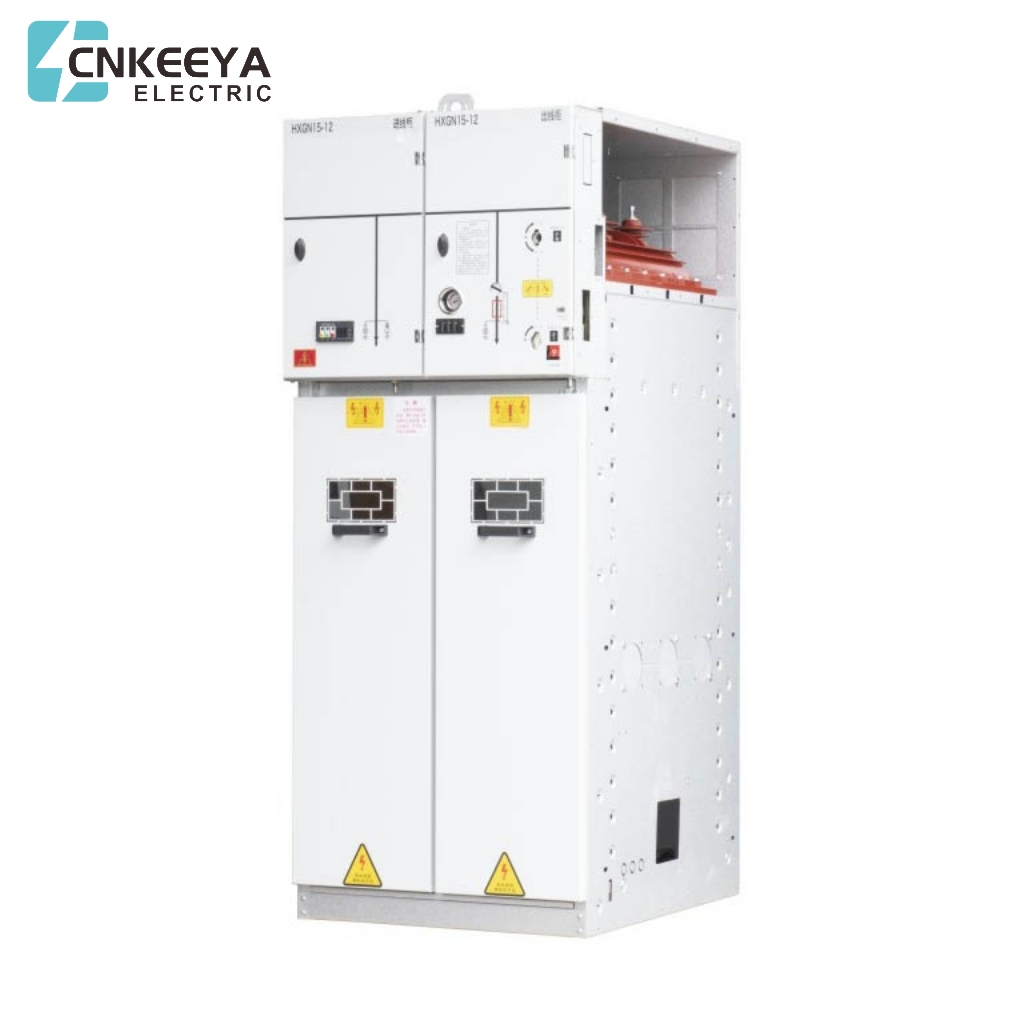

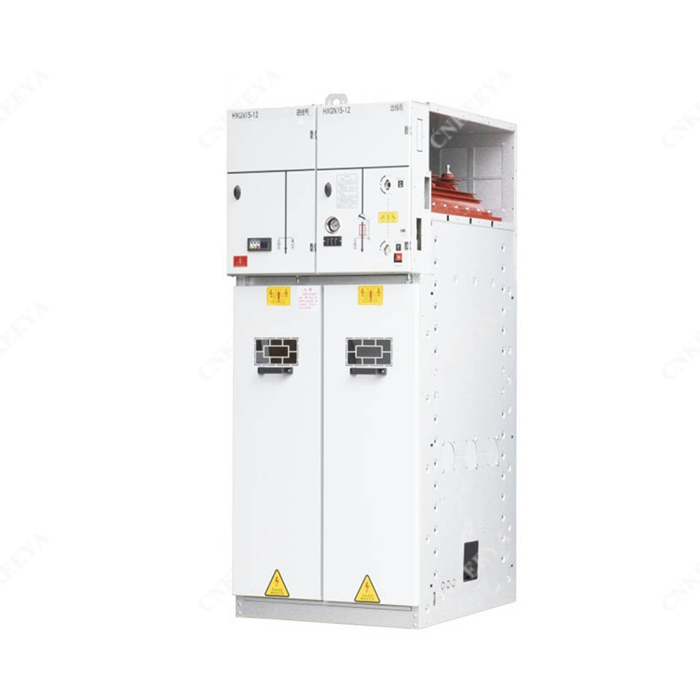

HXGN15-12
Dobozos fix fémházas kapcsolóberendezés
● Az általános szerkezet
● A gyűrűs főegység buszhelyiségből, terheléskapcsolóból (vagy megszakítóhelyiségből), kábelhelyiségből, kezelőberendezésekből, reteszelőberendezésből és kisfeszültségű vezérlőhelyiségből, valamint mérő- vagy mérőáramkörökből áll. Minden rekesz acéllemezekkel van elválasztva, hogy elkerülje a szomszédos helyiség meghibásodását.
● Buszterem
A buszszoba a kapcsolóberendezés felső részén van elrendezve, ahol a főbuszok össze vannak kötve, és a teljes kapcsolóberendezéssoron áthaladnak. A buszok vízszintesen helyezkednek el és könnyen bővíthetők.
● Főkapcsoló helyiség
a.Teherkapcsoló helyiség: A kapcsoló helyiségben van egy terheléskapcsoló. A terheléskapcsoló burkolata epoxigyanta, ívoltó és szigetelő közegként SF6 gázzal töltve. A kezelőakna elülső végén van két átlátszó, melegen préselt műanyag zárókupak, amelyen keresztül az érintkezés állapota megfigyelhető. SF6 gázsűrűség mérő vagy gázsűrűség mérő riasztóérintkezővel a kapcsolóhelyiségbe az ügyfél igényei szerint beépíthető
b.Megszakító helyiség: A kapcsolóberendezés közepén található a megszakító helyiség, amely a vevői igényeknek megfelelően speciális vákuum- vagy SF6-os megszakítókkal is felszerelhető. Megszakítóképessége megfelel a normál kapcsoló- és leágazóhálózati működésnek, ill. rövidzárlatok elektromos áramának megszakítása stb. különleges körülmények között.A vákuum-megszakítók különösen alkalmasak gyakori hálózati rendszerekhez. A megszakító rugós működési mechanizmussal van felszerelve, amely visszazáró funkcióval, megbízható működéssel és hosszú élettartammal rendelkezik.
● Kábelszoba
A kábelrekesz elsősorban kábelek csatlakoztatására szolgál, így az egy- vagy háromerű kábelek a legegyszerűbb árnyékolatlan kábelrönkökkel is csatlakoztathatók. Ugyanakkor elegendő hely áll rendelkezésre villámhárítók, áramváltók, ill. alsó földelő kapcsolók. A szabványos kialakítás szerint a kapcsolószekrény ajtaja megfigyelőablakkal és biztonsági reteszeléssel rendelkezik, a kábelszoba fenéklemeze tömítőfedéllel és megfelelő méretű konzollal ellátott kábelbilinccsel van ellátva. A kábelhelyiség alsó lemezének bejárati ajtókerete eltávolítható a kábelszerelés megkönnyítése érdekében.
● Működési mechanizmus, reteszelő mechanizmus és kisfeszültségű vezérlőterem A reteszelt kisfeszültségű kamra vezérlőpultként is funkcionál. A kisfeszültségű helyiség rugós működtető mechanizmussal, helyzetjelzővel és mechanikus reteszelő berendezéssel van felszerelve. Felszerelhető segédérintkezőkkel, kioldótekercsekkel, vészkioldó mechanizmusokkal, kapacitív élőkép-kijelző eszközökkel, kulcsos zárakkal és elektromos működtető eszközökkel is. Ugyanakkor a kisfeszültségű helyiség A tér vezérlőáramkörök, rögzítő műszerek és védőrelék beépítésére is használható. A 750 mm széles kapcsolóberendezés két egyforma kisfeszültségű helyiséggel van felszerelve, amelyek több kiegészítővel is felszerelhetők.
Nem. |
Tétel |
Mértékegység |
Érték |
1 |
Névleges feszültség |
kV |
12 |
2 |
Névleges frekvencia |
Hz |
50 |
3 |
A fő busz névleges árama/max. névleges áramkikapcsolás |
A |
630, 125 |
4 |
Névleges rövid idejű ellenállás a főáram áramkör és testáramkör |
kA/S |
20, 3 |
5 |
A fő áramkör névleges csúcsellenállási árama és földelő áramkör |
kA |
50 |
6 |
A főáramkör és a testáramkör névleges rövidzárlati árama |
kA |
50 |
7 |
Töltéskapcsoló teljes kapacitású megszakítási idő |
idő |
100 |
8 |
Használat megszakítása |
kA |
31,5, 40 |
9 |
Névleges zárt gyűrűs törési áram |
A |
630 |
10 |
Névleges átviteli áram |
A |
1600 |
11 |
Mechanikai élettartam |
idő |
2000 |
12 |
1 perc teljesítményfrekvencia ellenállás feszültség (csúcs) fázis-fázis, fázis-föld/leválasztás távolság |
kV |
42, 48 |
13 |
Villámimpulzus ellenállási feszültség (csúcs) fázis-fázis fázis-föld/leválasztási távolság |
kV |
75, 85 |
14 |
1 perc teljesítményfrekvencia-ellenállás a szekunder áramkör feszültségének |
kV |
2 |
15 |
Védelmi szint |
|
IP3X |
Magasság H(mm) |
Méret |
Alkalmazható hatótávolság |
1400 |
Egyeres kábelekhez használható |
|
1600 |
Egyeres kábelekhez használható |
|
1800 |
Háromeres kábelekhez használható |
|
Szélesség W(mm) |
375 |
Bemenet és kimenet |
500 |
|
|
750 |
|
|
Mélység D (mm) |
918 |
|
1. Működési mechanizmus
2. Terhelési kapcsoló
3. Szekrénytest
4. Műszerterem
5. SF6 voltmérő
6. Nagyfeszültség kijelzése
7. Biztosíték
8. Alsó földelő kapcsoló
Rendeléskor kérjük tüntesse fel:
● Megrendeléskor a következő műszaki adatokat kell megadni;
● Fő huzalozási megoldás száma, rendeltetési és egyvonalas rendszerrajz, névleges feszültség, névleges áram, névleges rövidzárlati megszakítóáram, elosztó helyiség elrendezési rajz és kapcsolószekrény elrendezési rajz stb.;
● A kapcsolóberendezések vezérlési, mérési és védelmi funkcióira vonatkozó követelmények, valamint egyéb reteszelő és automata berendezések követelményei és kapcsolási rajzai; A fő elektromos alkatrészek modellje, specifikációja és mennyisége a kapcsolóberendezésben;
● Ha a kapcsolóberendezést speciális környezeti feltételek mellett használják, akkor ezt a rendeléskor meg kell adni;
● Az egyéb speciális igényeket megrendelés előtt írásban részletesen ismertetni és egyeztetni kell.
Növelje a főtranszformátor kapacitását és javítsa az alállomás tápellátási kapacitását.
Az elosztóvezetékek energiaátviteli kapacitásának javítása és az elosztóvezetékek számának csökkentése.
Növelje a középfeszültségű vezetékek áramellátási sugarát.
Javítsa a középfeszültségű elektromos hálózat tápellátási minőségét.
Csökkentse a középfeszültségű elektromos hálózat teljesítményveszteségét.
Takarítson meg színesfémeket és földi erőforrásokat.
● Magasság: ≤1000 m Környezeti hőmérséklet: maximális környezeti hőmérséklet +40 ℃, minimális környezeti hőmérséklet -35 ℃, maximális napi hőmérséklet különbség 25 ℃;
● Relatív páratartalom: napi átlagos relatív páratartalom ≤95%, havi átlagos relatív páratartalom ≤90%;
● Szeizmikus intenzitás: 8 fok;
A rendszer névleges frekvenciája: 50HZ;
Az SF6 éves szivárgási aránya: ≤0,1%;
Ház védelmi fokozata: IP3X;
● Megjegyzés: ha ezt a terméket a fenti feltételeken túlmenően rendeli meg, kérjük, konzultáljon cégünkkel.
● GB/T156 Standard feszültségek
● GB 311.1 Szigetelési koordináció – 1. rész: Definíciók, alapelvek és szabályok;
● GB 38043,6 kV ~ 40,5 kV Nagyfeszültségű váltakozó áramú kapcsolók 3,6 kV feletti és 40,5 kV alatti névleges feszültséghez GB 3906 Váltóáramú fémburkolatú kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-ig terjedő névleges feszültségekhez;
● GB/T 11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz;
● GB/T 12 022 Kén-hexafiuorid ipari használatra;
● GB16926 Nagyfeszültségű váltakozó áramú kapcsoló-biztosíték kombinációk;
● DL/T 404 Beltéri AC nagyfeszültségű kapcsolókészülék panel Teljesen fém zárt gyűrűs főegység
Nem. |
Név |
Mértékegység |
Terhelési kapcsolószekrény |
Kapcsoló-biztosíték kombinált szekrény |
|
1 |
Névleges feszültség |
kV |
24 |
||
2 |
Névleges frekvencia |
Hz |
50 |
||
3 |
Névleges áram |
A |
630 |
125 |
|
4 |
Névleges terhelési megszakító áram |
A |
630 |
125 |
|
5 |
(3 s) Névleges rövid idejű ellenállási áram (effektív) (3 s) |
kA |
20 |
||
6 |
Névleges csúcsellenállási áram |
kA |
50 |
||
7 |
Zárt hurkú megszakító áram |
A |
630 |
||
8 |
Maximális átviteli áram |
A |
|
31.5 |
|
9 |
Leendő rövidzárlat megszakítás biztosíték árama (hatásos) |
kA |
|
1400 |
|
10 |
A földelőkapcsoló 2 s rövid idejű ellenállása |
kA |
20 |
||
11 |
Névleges áramtörési idők |
Idő |
≥100 |
||
12 |
Mechanikai élettartam |
Töltéskapcsoló |
≥2000 |
||
Földelő kapcsoló |
≥2000 |
||||
13 |
Az SF6 gáz éves szivárgási sebessége |
Az SF6 gáz éves szivárgási sebessége |
% |
≤0,1 |
|
14 |
Névleges rövid idejű tápfrekvencia, ellenálló feszültség (effektív) |
A szigetelő távolságon keresztül |
kV |
64 (79) |
|
Kapcsoló nyitási távolsága |
kV |
64 (79) |
|||
Fázis ide fázis, fázis a földre |
kV |
50 (65) |
|||
névleges villámimpulzus-ellenállási feszültség (csúcs) |
A szigetelő távolságon keresztül |
kV |
110(145) |
||
Kapcsoló nyitási távolsága |
kV |
110(145) |
|||
Fázis ide fázis, fázis a földre |
kV |
95(125) |
|||
15 |
Hőmérséklet-emelkedési határ |
K |
A GB/T11022 szerint |
||
16 |
Működési mechanizmus |
|
Kézi, vagy elektromos plusz kézi |
||
17 |
Üzemi feszültség |
V |
ajánlott DC110, opcionális DC24 vagy DC48 AC220 |
||
18 |
A szekrényben lévő szigetelő részek kúszótávolsága |
mm/kV |
≥20(24kV)220 (24kV-ra számítva) |
||
19 |
Tokozásvédelmi fokozat |
|
IP3X |
||
20 |
Tiszta légtávolság a csupasz vezetéktől (fázistól földig és fázistól fázisig) |
mm |
≥180 |
||
21 |
Névleges kábel töltő törési áram |
A |
25 |
||
22 |
Kapcsoló induktivitás árama terhelés nélküli transzformátor |
A |
0~15A |
||
23 |
Nyitási és zárási aszinkron |
Kisasszony |
<5 |
||
24 |
Főáramkör ellenállása (biztosíték nélkül) |
mΩ |
<140 |
Megjegyzés: A kapcsoló-biztosíték kombináció névleges áramát a terheléskapcsoló és a kiválasztott biztosíték teljes kombinált berendezésére használják. A zárójelen kívüli adatok a nullapontos földelési rendszerre vonatkoznak alacsony ellenálláson keresztül, a zárójelben lévő adatok pedig a nullaponti földelésre vagy a földeletlen rendszerre ívelnyomó tekercsen keresztül.
Teljesen fém zárt gyűrűs főegység
A kapcsolószekrény rendeltetése |
Szekrény szélessége (mm) |
Szekrény mélysége (mm) |
Szekrény magassága (mm) |
Beérkező szekrény |
750 |
1020 |
1900 |
Kimenő szekrény |
500 |
1020 |
1900 |
szekrény |
500 |
1020 |
1900 |
Buszos szekrény |
500 |
1020 |
1900 |
Vice busz pár szekrény |
500 |
1020 |
1900 |
Busz átmeneti szekrény |
500 |
1020 |
1900 |
Mérés szekrény |
1120 |
1020 |
1900 |
Jegyzet:
1. A kapcsolószekrény névleges mélysége magában foglalja az ajtólap összes külső élét (kivéve a domború elemeket, zárakat, csapokat és az ajtólap domború részeit)
2. A kapcsolószekrény névleges magassága, beleértve a fej összes külső szélét (kivéve a domború gyűrűket)
