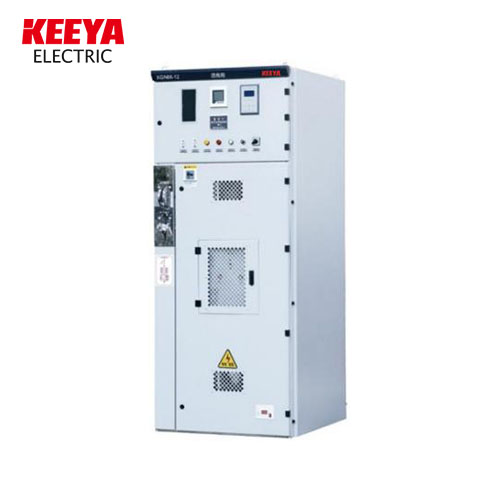

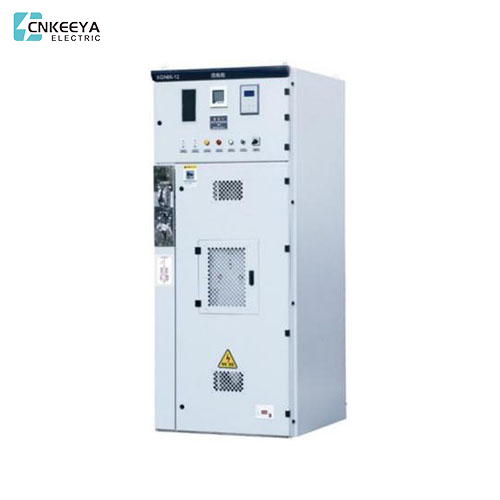

XGN66-12 doboz típusú fix zárt kapcsolóberendezés (a továbbiakban: s kapcsolóberendezés) alkalmas 3,6~12kV-os háromfázisú AC 50Hz-es rendszerre, mint elektromos energia fogadására és elosztására szolgáló készülék, gyakori üzemi helyekre és kapcsolóberendezések rekonstrukciójára használják. olajkapcsoló. A buszrendszer egy buszrendszerből és egy buszszakasz rendszerből áll.
● Környezeti hőmérséklet: maximum +40°C, minimum -15°C;
● Magasság: legfeljebb 1000 m;
● Magasság: legfeljebb 1000 m;
● Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90%;
● Földrengés erőssége: 8 vagy kisebb;
● Ahelyett, hogy nincs elő- vagy robbanásveszély, nincs komoly szennyezés, nincs kémiai korrózió és nincs heves vibráció.
Nem. |
Tétel |
Mértékegység |
Műszaki praméter |
1 |
Névleges feszültség |
kV |
3.6,7.2,12 |
2 |
Névleges áram |
A |
630 1250 |
3 |
Névleges rövidzárlati megszakítóáram |
kA |
20,25,31.5 |
4 |
Névleges rövidzárlati záróáram |
kA |
50,63,80, |
5 |
Névleges rövid idejű ellenállási áram (4s effektív érték) |
kA |
20,25,31,5, |
6 |
)Névleges csúcsellenállási áram (csúcs) |
kA |
50,63,80, |
7 |
1 perc teljesítményfrekvencia-ellenállási feszültség |
kV |
42 |
8 |
Villámimpulzusálló feszültség |
kV |
75 |
9 |
1 perc teljesítményfrekvencia-ellenállási feszültség a segédáramkörben |
kV |
2 |
10 |
Védelmi szint |
|
P3X |
11 |
Körvonal mérete (kábelkimenet Szé × M × Ma) |
mm |
900×1000×2200 |
● A kapcsolóberendezés sematikus diagramja (1. ábra)
● A kapcsolóberendezés doboz típusú rögzített szerkezet, a kapcsolókészülék testét vékony lemezek és sarokvas hegesztik. A kapcsolóberendezés hátsó részének felső része a fő buszrekesz, a rekesz teteje pedig nyomásmentesítő berendezéssel van felszerelve; az előlap felső része egy relé rekesz, a kis busz pedig a rekesz aljáról köthető kábellel. A kapcsolóberendezés középső és alsó része össze van kötve. A busztér elektromosan össze van kötve a középső és alsó résszel a GN30 forgó leválasztó kapcsolón keresztül; a középső rész vákuum-megszakítóval, az alsó rész pedig földelőkapcsolóval vagy kimeneti oldali leválasztó kapcsolóval van felszerelve; a hátsó rész áramváltóval, feszültségváltóval és villámhárítóval van felszerelve. Az elsődleges kábel a kapcsolóberendezés hátsó részének alsó részéből lép ki; A kapcsolóberendezés alján egy földelő busz van elrendezve, amely a kapcsolóberendezések teljes során áthalad; a leválasztó kapcsoló és a földelő kapcsoló a kapcsolóberendezés bal első részén található.
● A kapcsolóberendezés a megfelelő mechanikus reteszelő berendezést alkalmazza, a reteszelő szerkezet egyszerű, a működés kényelmes, és a Pve megelőzések megbízhatóak.
● Csak az áramköri megszakító tényleges leválasztása után húzható ki a fogantyú a "munka" helyzetből, és fordítsa jobbra a "leválasztó" reteszelő helyzetbe a leválasztó kapcsoló nyitásához és zárásához, ami megakadályozza a leválasztó kapcsoló nyitását és zárását. a betöltéstől.
● Amikor a megszakító, valamint a felső és alsó szigetelés zárt állapotban van, és a fogantyú "munkahelyzetben" van, az elülső kapcsolókészülék ajtaja nem nyitható ki, hogy megakadályozza a véletlen bejutást a feszültség alatt álló térbe.
● Ha a megszakító, valamint a felső és az alsó leválasztó kapcsoló egyaránt zárt állapotban van, a fogantyút nem lehet "Karbantartás" vagy "Feltörés" helyzetbe forgatni, hogy elkerülje a megszakító véletlen nyitását. Ha a fogantyú a "zártörés" helyzetben, csak a felső és az alsó szigetelés különválasztásával, a megszakító azonban nem zárható, elkerülve a megszakító téves zárását.
● Ha a felső és az alsó szigetelés nincs kinyitva, a földelő kapcsolót nem lehet bezárni, és a fogantyút nem lehet elforgatni a "leválasztás és reteszelés" helyzetből az "ellenőrzés" helyzetbe, ami megakadályozhatja a feszültség alatt álló földelővezeték beakadását. Megjegyzés: A különböző kapcsolóberendezés-megoldások szerint egyes megoldások nem rendelkeznek alsó szigeteléssel, vagy az alsó szigetelést földelő kapcsoló váltja fel, és a reteszelés és az elővédelem megfelel a követelményeknek.
● Lásd a (2) ábrát a beépítési alapozáshoz, az alapcsatorna acélja 1-3 mm-re áll ki a talajból, a méterenkénti egyenetlenségek nem haladhatják meg az 1,5 mm-t, és a teljes hossza nem haladhatja meg az 5 mm-t.
● Helyezze a kapcsolóberendezést az alapra, és állítsa be a beépítési helyzetet. Ezután rögzítse M12-es csavarokkal vagy ponthegesztéssel, és húzza meg a kapcsolóberendezést M8-as csavarokkal.
● Miután leszerelte a fedőlemezt a főbusz és az elsődleges kábelek felszereléséhez, a kapcsok érintkezési felületét meg kell tisztítani és semleges vazelinnel be kell vonni. A beszerelés után zárja le az elsődleges kábel furatát.
● Csatlakoztassa a kapcsolóberendezés közvetett földelő sínjét úgy, hogy a kapcsolóberendezés elrendezési iránya mentén egy testté tegyük. Ellenőrizze, hogy hiányzik-e a földelés, hogy a földelési hurok folyamatos-e, és a földelési ellenállás nem lehet nagyobb 10-nél.
● Szerelje be a másodlagos kábelt. A kábelt a kapcsolóberendezés elülső részének aljáról vezetik be, az oldalfal mentén belép a relé helyiségbe, és rá van csapva a sorkapocsra; beszerelés után a kábelnyílást el kell zárni.
● Tisztítsa meg a port és a törmeléket a kapcsolóberendezésben.
A gyártónak az alábbi dokumentumokat és mellékleteket kell biztosítania szállításkor:
● Szállítási lista;
● Termékminőségi tanúsítvány és gyári vizsgálati jelentés;
● Felhasználói kézikönyv;
● Vonatkozó elektromos rajzok;
● Főbb alkatrészek kézikönyve;
● Szekrényajtó kulcs, kezelő fogantyú és a szerződésben meghatározott alkatrészek.
● Elsődleges huzalozási megoldás rajza és elsődleges huzalozási megoldás elrendezési rajza.
● Másodlagos kapcsolási rajz, kapcsolási rajz, sorkapocs kapcsolási rajza.
● Az elsődleges és másodlagos berendezések listája.
● A kapcsolószekrény elrendezése, valamint a busz és kábeltálca elhelyezkedése.
● Kérjük, egyeztessen cégünkkel az alkatrészek és felszerelések különleges szervizfeltételeiről.
