A 10 kV -os elosztó gyűrű fő egységének mélyreható magyarázata

A 10 kV -os gyűrűs főegység kulcsfontosságú berendezés az energiaelosztó rendszerben. Elsősorban a felelős a 10 kV vagy 35 kV nagyfeszültségű villamos energia folyamatos szállításáért a felhasználók számára, hogy mindenki hozzáférhessen az elektromos áramhoz. Nem csak, hogy folyamatosan figyelheti a transzformátorokat az energiarendszerben, és vezérelheti azokat a normál működésük biztosítása érdekében. Mivel ez elvégzi ezeket a fontos feladatokat, a 10 kV -os gyűrűs fő egység nagyfeszültségű és nagy kapacitású tulajdonságokkal rendelkezik. Mérete és súlya azonban nem nagy, így nagyon kényelmes a használat. Ezután vegyük mindenkit, hogy megismerje a 10 kV -os elosztó gyűrű főegységét, és megértse annak különféle aspektusait.

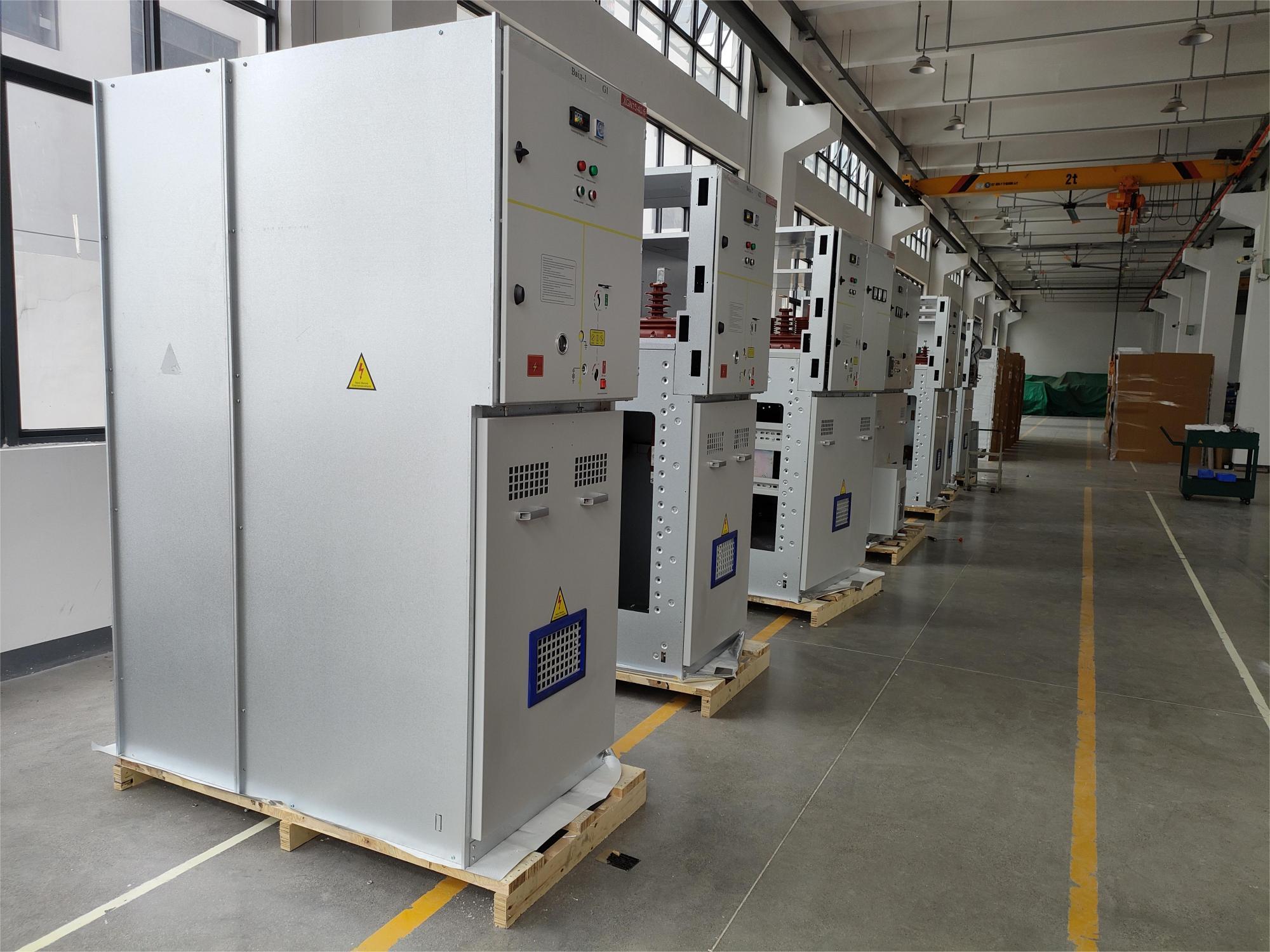

A gyűrűs főegység egy elektromos berendezés, amely egy nagyfeszültségű kapcsolóberendezésből áll, amelyet egy acéllemez fémszekrénybe telepítenek vagy egy intervallum típusú gyűrűs tápegységbe szereltek össze. Alaprésze terhelési kapcsolókat és biztosítékokat használ, és az egyszerű szerkezet, a kis méret, az alacsony ár, a jobb tápellátási paraméterek és a teljesítmény, valamint az energiaellátás biztonságának előnyei vannak.

Valójában, ha a szekrénytípust a SwitchGear szerint osztályozzák, akkor vannak rakománykapcsoló, megszakító szekrények, GIS stb., De nincsenek gyűrűs főegység. A gyűrűs főegység egy általánosan használt kifejezés, amely eredetileg a gyűrűhálózat tápegységéhez használt terhelési kapcsolóra utal. Manapság gyakran használják a terheléskapcsoló szinonimájaként, függetlenül attól, hogy a Ring Network tápegységhez használják -e. Például néhány vonalat zárt hurokban (közismert nevén kéz a kézben) vagy az elosztó szekrényekben kell működtetni, amelyek ezeket a funkciók elérése érdekében a terheléscsökkentést (az egyik vonalról a másikra válthatják). Ezért a gyűrűs főegység olyan típusú kapcsolóberendezés, amely képes elérni a gyűrű tápegységét, és általában a gyűrűs tápegységekben használják. Ezért általában gyűrűs főegység néven ismert, más néven "kültéri doboz típusú gyűrűs egység" vagy "SwitchGear".

A rakománykapcsoló szekrények használhatók a gyűrűhálózat tápegységéhez, a közepes feszültségű határok kiszállításához és a közepes feszültségű terminál alállomások tápegységéhez. A transzformátorok specifikációi, amelyek lehetővé teszik a terhelési kapcsolók használatát, a biztosítékvédelemmel a különböző régiók áramellátási osztályai között változnak. Például Pekingben a transzformátor kapacitása általában nem több, mint 1000 kVa, míg Shenzhenben lehet 1600 kVa. A rakománykapcsoló szekrényének egyszerű szerkezete, olcsó és kis méretű. Legtöbbjük a falhoz telepíthető, és általában csak a biztosítékvédelemmel rendelkezik relé védelme nélkül.

A rakománykapcsoló szekrényének fő buszrúdjának jelenlegi hordozhatósága általában kevesebb vagy egyenlő, mint 630a, és a terhelési kapcsoló névleges törési árama általában kevesebb vagy egyenlő, mint 630a (néhányuk eléri az 1700A -t). A transzformátor kabinet (kimenő szekrény) névleges árama (biztosíték) általában nem haladja meg a 125A-t, és a csúcskategóriás terheléskapcsoló átviteli árama elérheti a 2800A-t. Néhány rakománykapcsoló-szekrény felépíthető dedikált vákuum-megszakítókkal, SF6 megszakítókkal, vagy olyan ív-oltási módszereket használhat, mint például a sűrített levegő, és a rövidzárlat-törési kapacitás közel van, vagy eléri a kapcsoló szekrény szintjét. A gyűrűs főegységet a terhelési áram felosztására és kombinálására használják, a rövidzárlati áram és a transzformátor nem terhelési áramának megszakításához és kombinálásához, a felső vezetékek és a kábelvonalak töltése egy bizonyos távolságon, a vezérlő és a védelmi szerep lejátszása, és fontos kapcsolóberendezés a gyűrűhálózat tápellátásához és a terminál tápegységéhez.
