Miért válik a 24 kV-os tömör szigetelt gyűrűs főegység a modern áramelosztás preferált választásává

Ahogy az áramelosztó hálózatok folyamatosan fejlődnek a nagyobb biztonság, alacsonyabb karbantartás és nagyobb környezeti fenntarthatóság irányába, a24kV tömör szigetelt gyűrűs főegységegyre népszerűbb megoldás a közművek, a megújuló energia projektek, az ipari létesítmények és a kereskedelmi épületek számára. Ebben a cikkben elmagyarázzuk, miben különbözik ez az innovatív kapcsolóberendezés a hagyományos gázszigetelt rendszerektől, feltárjuk működési elveit, műszaki előnyeit, alkalmazási forgatókönyveit és vásárlási szempontjait, és bemutatjuk, miértCNKEEYAmegbízható középfeszültségű elosztási megoldásokat kínál ügyfeleinek világszerte.

Tartalom

• Bevezetés
• Mi az a 24 kV-os szilárd szigetelt gyűrűs főegység?
• A szilárd szigetelt RMU-k fő előnyei
• Hogyan működik?
• Olvasás folytatása

Bevezetés

A biztonságosabb és környezetbarátabb elektromos infrastruktúra iránti igény felgyorsította a24 kV szilárd szigetelt gyűrűs főegységmodern elosztóhálózatokon keresztül. A középfeszültségű elektromos berendezések tapasztalt gyártójakéntCNKEEYAfejlett szilárd szigetelésű kapcsolóberendezési megoldásokat kínál, amelyek célja a működési megbízhatóság javítása és a környezeti hatások csökkentése. A hagyományos SF₆ gázszigetelt berendezésekkel összehasonlítva a szilárd szigetelésű technológia fokozott biztonságot, egyszerűbb karbantartást és kiváló hosszú távú teljesítményt kínál, így ideális választás a közművek, ipari üzemek, megújuló energiaforrások állomásai, repülőterek, vasúti tranzitrendszerek és intelligens városi projektek számára.

Függetlenül attól, hogy egy projekt egy elöregedett elektromos hálózat korszerűsítését vagy egy vadonatúj elektromos elosztórendszer kiépítését foglalja magában, a megfelelő gyűrűs főegység kiválasztása közvetlenül befolyásolja a működési hatékonyságot, a karbantartási költségeket, a berendezések élettartamát és a hálózat megbízhatóságát. A szilárd szigetelt kapcsolóberendezések műszaki jellemzőinek ismerete lehetővé teszi a mérnökök és a beszerzési menedzserek számára, hogy megalapozott befektetési döntéseket hozzanak.

Mi az a 24 kV-os szilárd szigetelt gyűrűs főegység?

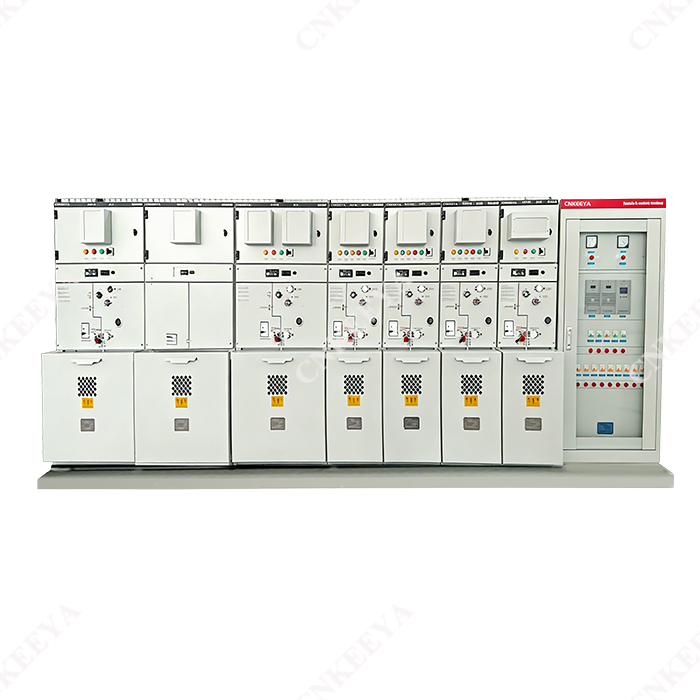

A 24 kV szilárd szigetelt gyűrűs főegység(RMU) egy kompakt középfeszültségű kapcsolóberendezés, amelyet 24 kilovoltig működő másodlagos áramelosztó hálózatokhoz terveztek. Ahelyett, hogy elsődleges szigetelőközegként az SF₆ gázra támaszkodna, fejlett szilárd dielektromos anyagokat használ a feszültség alatt álló alkatrészek biztonságos elszigetelésére.

Az RMU több funkcionális egységet integrál egyetlen kompakt házba, beleértve:

• Terhelésmegszakító kapcsolók
• Áramköri megszakítók
• Vákuummegszakítók
• Földelő kapcsolók
• Gyűjtők
• Védelmi relék
• Kábelcsatlakozó rekeszek

Mivel minden feszültség alatt álló vezetéket nagy teljesítményű szilárd szigetelőanyagba zárnak be, a berendezés rendkívül ellenállóvá válik a porral, nedvességgel, páralecsapódással, szennyezéssel és külső környezeti hatásokkal szemben. Ez a konstrukció jelentősen javítja a működési stabilitást még nehéz beépítési körülmények között is.

A hagyományos légszigetelt kapcsolóberendezésekkel ellentétben a szilárd szigetelésű RMU-k sokkal kevesebb beépítési helyet igényelnek, miközben nagyobb üzembiztonságot kínálnak. Az SF₆ gázszigetelt rendszerekkel összehasonlítva kiküszöbölik az üvegházhatású gázok szivárgásának kockázatát, és leegyszerűsítik a környezeti megfelelést a berendezés teljes életciklusa során.

A szilárd szigetelt RMU-k fő előnyei

Egyre több közüzemi társaság és ipari felhasználó cseréli le a hagyományos kapcsolóberendezéseket szilárd szigetelésű alternatívákkal, számos meggyőző előny miatt.

1. Környezetbarát tervezés

Az egyik legjelentősebb előny a kén-hexafluorid (SF₆), egy rendkívül magas globális felmelegedési potenciállal rendelkező üvegházhatású gáz eltávolítása. A gázszigetelés szilárd dielektromos anyagokkal való helyettesítésével a berendezés támogatja a fenntartható energiainfrastruktúrát, és segíti a szervezeteket az egyre szigorúbb környezetvédelmi előírások betartásában.

2. Magasabb üzembiztonság

A szilárd szigetelés teljesen bezárja a feszültség alatt álló vezetékeket, minimálisra csökkentve a véletlen érintkezés, áttörés vagy a szigetelés meghibásodásának lehetőségét. A kezelők számára előnyös a jobb személyi biztonság a kapcsolási és karbantartási műveletek során.

3. Kiváló ellenállás a zord környezettel szemben

A szilárd szigetelt RMU-k kiváló elektromos teljesítményt tartanak fenn a következő helyeken:

• Magas páratartalom
• Só spray
• Erős ipari szennyezés
• Por felhalmozódása
• Nagy magasságban
• Gyakori hőmérséklet-ingadozások

Ez a környezeti alkalmazkodóképesség jelentősen csökkenti a szigetelés romlása miatti váratlan kimaradásokat.

4. Kompakt telepítési lábnyom

A városi alállomások, földalatti elosztó helyiségek, kereskedelmi épületek és megújuló energiaforrások állomásai gyakran korlátozott beépítési hellyel rendelkeznek. A kompakt szerkezeti kialakítás lehetővé teszi a mérnökök számára, hogy maximalizálják a rendelkezésre álló alapterületet, miközben fenntartják a biztonságos működési távolságokat.

5. Csökkentett karbantartási követelmények

Mivel nincs gáznyomás-felügyelet, szivárgásvizsgálat vagy gázutánpótlás, a karbantartási tevékenységek lényegesen egyszerűbbé válnak. Ez alacsonyabb életciklus-költségeket és rövidebb állásidőt jelent a berendezés teljes élettartama alatt.

Hogyan működik a 24 kV-os szilárd szigetelt gyűrűs főegység?

Bár a szigetelés technológiája eltér a hagyományos gázszigetelt berendezésektől, a működési elv a középfeszültségű mérnökök számára ismerős marad.

A bejövő elektromos áram a bejövő tápegységeken keresztül jut be az RMU-ba, mielőtt elérné a belső gyűjtősínrendszert. A hálózat működési feltételeitől függően a kapcsolókészülékek az elektromos energiát a kimenő betáplálókhoz irányítják, míg a védelmi eszközök folyamatosan figyelik az áramkör állapotát.

Ha rendellenes helyzetek, például túlterhelés, rövidzárlat vagy földzárlat lépnek fel, a védőrelék azonnal aktiválják a vákuum-megszakítót, leválasztják a hibás részt, és minimalizálják a szolgáltatás megszakítását az elosztóhálózat nem érintett részein.

A szilárd dielektromos szigetelés állandóan körülveszi a feszültség alatt álló vezetőket, biztosítva az elektromos szigetelést anélkül, hogy nyomás alatt álló szigetelőgázra kellene támaszkodnia. Az eredmény stabil dielektromos teljesítmény, kiváló szigetelési megbízhatóság és minimális karbantartási igény a berendezés teljes élettartama alatt.

Ezen túlmenően a modern intelligens RMU-k integrálhatják a valós idejű üzemi adatok gyűjtésére alkalmas digitális megfigyelőrendszereket, amelyek lehetővé teszik a prediktív karbantartási stratégiákat, és támogatják az intelligens hálózati infrastruktúra fejlesztését.

A 24 kV-os szilárd szigetelésű RMU és a hagyományos rendszerek műszaki felépítésének összehasonlítása

A szigetelési technológiák közötti szerkezeti különbségek megértése segít a mérnököknek kiválasztani a megfelelő megoldást az adott elosztási forgatókönyvekhez. A24 kV szilárd szigetelt gyűrűs főegységalapvetően eltérő megközelítést kínál a légszigetelt és az SF₆ gázszigetelt rendszerekhez képest.

A szilárd szigetelt RMU fő alkotóelemei

A nagy teljesítményű RMU több integrált funkcionális modulból épül fel, amelyek mindegyike a megbízhatóság és az üzembiztonság érdekében készült.

Vákuum megszakító egység

A hibaáramok megszakításáért felelős vákuummegszakító biztosítja az ív kioltását zárt környezetben, stabil és megbízható kapcsolási teljesítményt biztosítva még nagy terhelési körülmények között is.

Load Break kapcsoló egység

Ez az összetevő lehetővé teszi a normál terhelési áramok biztonságos kapcsolását, lehetővé téve a kezelők számára az elosztóhálózatok újrakonfigurálását anélkül, hogy megszakítaná az ellátás stabilitását.

Feeder Protection System

A fejlett védelmi relék észlelik a rendellenes elektromos állapotokat, például túláramot, rövidzárlatokat és földzárlatokat, és azonnali leválasztást váltanak ki az érintett áramkörökről.

Gyűjtősín-szerelvény

A belső gyűjtősínrendszer elosztja az elektromos energiát több kimenő adagoló között, miközben fenntartja a konzisztens vezetőképességet és minimális energiaveszteséget.

Teljesítményelőnyök a valós alkalmazásokban

A gyakorlati telepítési forgatókönyvekben a szilárd szigetelt RMU-k jelentős előnyöket mutatnak a megbízhatóság és az életciklus-költséghatékonyság tekintetében.

• Csökkentett kimaradási gyakoriság a városi elosztó hálózatokban
• Stabil működés tengerparti és magas páratartalmú környezetben
• Alacsonyabb életciklus-karbantartási költségek a közművek számára
• Fokozott biztonság a zárt alállomások kezelői számára
• Magasabb rendszermegbízhatóság a megújuló energiaforrások integrációjában

Például a nap- és szélerőművekben, ahol súlyos a környezeti expozíció és a karbantartáshoz való hozzáférés korlátozott, a szilárd szigetelt technológia olyan stabil és karbantartást nem igénylő kapcsolási megoldást biztosít, amely zavartalan áramellátást biztosít a hálózatba.

Főbb mérnöki tervezési jellemzők

A gyártók által kifejlesztett modern RMU-k példáulCNKEEYAfejlett mérnöki elveket tartalmaznak a kiváló teljesítmény és a hosszú távú tartósság biztosítása érdekében.

• Teljesen zárt szigetelőszerkezet, amely megakadályozza a külső szennyeződést
• Moduláris kialakítás a rugalmas rendszerbővítés érdekében
• Integrált védelmi és automatizálási rendszerek
• Nagy dielektromos szilárdságú kompozit anyagok
• Íválló konstrukció a fokozott kezelői biztonság érdekében

Ezek a tulajdonságok együttesen biztosítják a stabil működést összetett elosztási környezetben, így a berendezés alkalmas városi és ipari alkalmazásokra egyaránt.

A 24 kV-os szilárd szigetelt gyűrűs főegység tipikus alkalmazásai

A24 kV szilárd szigetelt gyűrűs főegységkompakt kialakításának, magas biztonsági szintjének és erős környezeti alkalmazkodóképességének köszönhetően számos iparágban széles körben használják. A gyártók, mint plCNKEEYAúgy tervezze meg ezeket a rendszereket, hogy megfeleljenek a modern intelligens áramelosztó hálózatok igényeinek.

• Városi áramelosztó hálózatok:Biztosítja a megbízható áramellátást a sűrűn lakott városokban, ahol korlátozott a hely.
• Ipari létesítmények:Stabil energiaelosztást biztosít gyártóüzemek, vegyi gyárak és nehézipari zónák számára.
• Megújuló energiát hasznosító üzemek:Ideális napelemfarmokhoz és szélerőművekhez, amelyek alacsony karbantartást igénylő kapcsolóberendezéseket igényelnek.
• Közlekedési infrastruktúra:Repülőtereken, metrórendszerekben, vasutakban és alagutakban használják a biztonságos és stabil teljesítményszabályozás érdekében.
• Kereskedelmi épületek:Támogatja a bevásárlóközpontokat, kórházakat, adatközpontokat és sokemeletes épületeket folyamatos energiaigény mellett.
• Smart Grid projektek:Integrálható digitális felügyeleti rendszerekkel az intelligens energiagazdálkodás érdekében.

Telepítési és üzemeltetési legjobb gyakorlatok

A szilárd szigetelt RMU rendszer hosszú távú megbízhatóságának és biztonságos működésének biztosítása érdekében be kell tartani a megfelelő telepítési és üzemeltetési eljárásokat.

1. A helyszín megfelelő előkészítése

A telepítési környezetnek tisztának, száraznak és korrozív gázoktól mentesnek kell lennie. Annak ellenére, hogy a szilárd szigetelés nagymértékben ellenáll a szennyeződéseknek, a megfelelő telepítési feltételek növelik a hosszú távú teljesítményt.

2. Megfelelő kábelvégződés

Kiváló minőségű kábeltartozékokat kell használni a stabil elektromos csatlakozások biztosítása és a részleges kisülés kockázatának minimalizálása érdekében.

3. Rutinellenőrzési stratégia

Bár a karbantartási követelmények minimálisak, a mechanikai működés, a védelmi rendszerek és a külső burkolatok időszakos ellenőrzése javasolt.

4. Elektromos tesztelés üzembe helyezés előtt

A rendszer feszültség alá helyezése előtt el kell végezni a szigetelési ellenállás teszteket, a funkcionális kapcsolási teszteket és a relévédelem ellenőrzését.

5. Környezeti monitoring

Kritikus létesítményekben, például adatközpontokban vagy ipari üzemekben, a hőmérséklet- és páratartalom-felügyelet segít fenntartani az optimális működési feltételeket.

Kiválasztási útmutató vásárlóknak és mérnököknek

A megfelelő választás24 kV szilárd szigetelt gyűrűs főegységmegköveteli a rendszerkövetelmények és a környezeti feltételek alapos értékelését.

• Névleges feszültség- és áramszükséglet
• Rövidzárlati megszakító képesség
• Kimenő adagolók száma
• Környezeti feltételek (páratartalom, szennyezettségi szint, magasság)
• A telepítéshez rendelkezésre álló hely
• Integráció intelligens hálózattal vagy automatizálási rendszerekkel

Egy megbízható gyártóval együttműködve, mint plCNKEEYAbiztosítja, hogy a kiválasztott megoldás megfeleljen mind a műszaki előírásoknak, mind a hosszú távú üzemeltetési elvárásoknak.

Miért a szilárd szigetelt technológia a jövő?

A globális energiaszektor gyorsan átáll a biztonságosabb, környezetbarátabb és intelligensebb infrastruktúra felé. A szilárd szigetelt kapcsolóberendezés-technológia tökéletesen illeszkedik ehhez az átalakuláshoz.

Az SF₆-alapú rendszerekkel ellentétben kiküszöböli az üvegházhatású gázokkal kapcsolatos aggályokat, miközben javítja a kezelő biztonságát és csökkenti az életciklus-karbantartási költségeket. Az intelligens hálózatok fejlesztésének felgyorsulásával a kompakt, digitálisan kompatibilis kapcsolóberendezések iránti kereslet folyamatosan növekszik.

Ez pozícionálja a24 kV szilárd szigetelt gyűrűs főegységmint jövőképes megoldás a modern elektromos elosztó hálózatokhoz világszerte.

Gyakran Ismételt Kérdések (GYIK)

Mire használható a 24 kV-os szilárd szigetelt gyűrűs főegység?

Középfeszültségű áramelosztó rendszerekben használják városi hálózatok, ipari üzemek és megújuló energia projektek elektromos áramköreinek vezérlésére, védelmére és leválasztására.

Miben különbözik a szilárd szigetelés az SF₆ gázszigeteléstől?

A szilárd szigetelés epoxi vagy kompozit anyagokat használ a vezetők leválasztására, míg az SF₆ rendszerek nyomás alatti gázra támaszkodnak. A szilárd szigetelés kiküszöböli az üvegházhatású gázok kibocsátását és csökkenti a karbantartási igényeket.

Biztonságos a szilárd szigetelt RMU városi telepítéshez?

Igen. Teljesen zárt kialakítása megakadályozza a véletlen érintkezést a feszültség alatt álló részekkel, és megbízhatóan működik még kompakt földalatti vagy beltéri alállomásokon is.

Mennyi a 24 kV-os szilárd szigetelt gyűrűs főegység élettartama?

A környezeti feltételektől és a terhelési profiloktól függően jellemzően 20-30 évig képes megbízhatóan működni.

Gyakori karbantartást igényel?

Nem. Egyik fő előnye az alacsony karbantartási igény, mivel nincs szükség gázfelügyeletre vagy utánpótlásra.

Integrálható az intelligens hálózati rendszerekbe?

Igen. A modern kialakítások támogatják a digitális felügyeletet, a távvezérlést és az intelligens hibaészlelést az intelligens hálózati alkalmazásokhoz.

Következtetés

A24 kV szilárd szigetelt gyűrűs főegységjelentős előrelépést jelent a középfeszültségű elosztási technológia terén. Környezetbarát kialakításával, kompakt felépítésével, magas biztonsági szintjével és hosszú élettartamával rohamosan válik a modern elektromos hálózatok kedvelt megoldásává.

Az SF₆ gáz kiküszöbölésével és a szilárd dielektromos szigeteléssel ez a technológia nemcsak az üzembiztonságot növeli, hanem támogatja a globális fenntarthatósági célokat is. A városi infrastruktúrától a megújuló energiarendszerekig sokoldalúsága a következő generációs elektromos elosztás kulcsfontosságú elemévé teszi.
