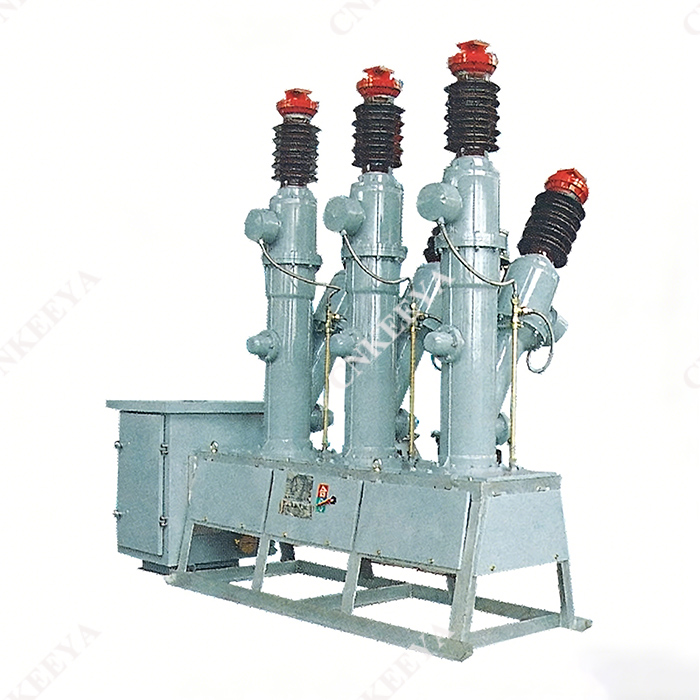

LW8(A)-40.5 kültéri nagyfeszültségű kén-hexafluorid megszakító

 Áttekintés

 Az LW8(A)-40.5 kültéri nagyfeszültségű kén-hexafluorid megszakító egy háromfázisú AC 50 Hz-es kültéri nagyfeszültségű elektromos készülék, amely SF6 gázt használ ívoltó és szigetelő közegként, nyomásos típusú ívoltó szerkezetet alkalmaz, és erős megszakítóképességgel rendelkezik. Széles körben alkalmazható 40,5kV névleges feszültségű villamosenergia-rendszerekben alállomásként, erőművi nyitó és záró névleges áramként, zárlati áramként, valamint összekötő megszakítóként és kondenzátortelepként is használható. A belső áramváltó mérési és védelmi célokat szolgál, és a megszakító továbbfejlesztett terméke.

 Szerkezeti jellemzők

 A megszakító egy kültéri kis padlótartály szerkezet, amely CT14 rugós mechanizmussal van felszerelve; A mechanizmus a főtesttel együtt van felszerelve, egyszerű telepítéssel, kényelmes hibakereséssel, megbízható működéssel és gyakori működésre alkalmas; Az intézmény élettartama meghaladja a 3000-szeres;

 A sűrített levegős ívoltó szerkezettel a megszakító képesség különösen erős, 40 kA-nál 12-szeres kumulatív törés, ami Kínában a legmagasabb rekordot állítja be;

 Megbízható tömítési teljesítmény. Tömítő tömítések használatával a dinamikus tömítés "V" alakú tömítőgyűrűt vesz fel rugónyomás-kiegyenlítő szerkezettel, és a transzformátor másodlagos huzalozási lapját egy közös vállalat biztosítja, hogy az éves légszivárgási arány 0,5%-nál kisebb legyen;

 A belső áramváltó mikrokristályos ötvözetből készül, nagy mágneses permeabilitással, 0,2 vagy 0,2 másodperces pontossággal. A felhasználói igényeknek megfelelően 12 transzformátor csatlakoztatható. Alkalmas 50 km hosszú tehermentes vezetékhez újragyújtás nélkül.
