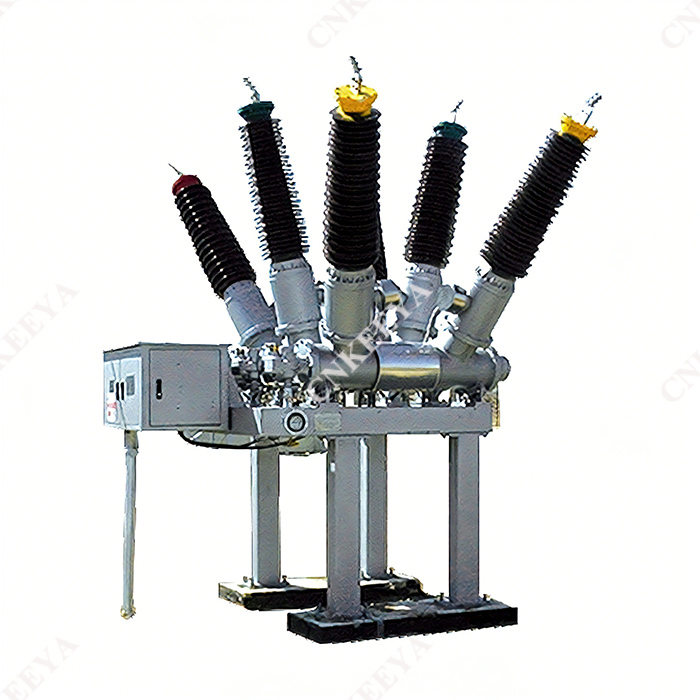

LW36-126/T3150-40 nagyfeszültségű AC SF₆ tartály típusú megszakító

 Áttekintés

 LW36-126/T3150-40 nagyfeszültségű AC SF₆ tartály típusú megszakító és áramváltó együtt, és az ívoltó kamra vízszintesen van beépítve egy földelt alumínium ötvözet burkolatba, amely CT26 típusú rugós működtető mechanizmussal van felszerelve. Kevesebb alkatrészt használ, egyszerű és kompakt elrendezésű, és összességében erős és tartós, megfelel az olajmentes kapcsolók követelményeinek. Kiváló mechanikai jellemzőkkel és nagy megbízhatósággal rendelkezik. Minden fontos alkatrészt CNC és megmunkáló központ berendezések dolgoznak fel, a csapágyak pedig márkás csapágyakból készülnek (mint pl. IKO, INA, SKF stb.), mechanikai élettartamuk akár 10000-szeres is lehet. Alkalmas kültéri nagyfeszültségű kapcsolóberendezésekhez háromfázisú váltakozó áramú 50Hz-es, 72,5 (126) kV-os átviteli és transzformációs rendszerek vezérlésére, védelmére használható; Használható megszakítók csatlakoztatására és kondenzátortelepek nyitására és zárására is.

 Szerkezeti jellemzők

 Az áramkör-megszakító háromfázisú, porcelán oszlopos, egytöréses szerkezetet alkalmaz, a középen elhelyezett három fázis rugós működtetésű mechanizmusával, amelyeket a három fázis köt össze, ami újszerű és gyönyörű megjelenést eredményez. A megszakító SF6 gázt használ szigetelő és ívoltó közegként. Működés közben a megszakító három pólusa SF6 gázra van kötve, és egy pointer típusú sűrűségrelé segítségével figyeli a nyomás és a sűrűség előrehaladását. Az önhajtású ívoltás elvének és a megszakító mozgási rendszerének optimalizált kialakításának köszönhetően a mechanikai hatásfok hatékonyan javult, és a működési teljesítmény jelentősen csökkent; Kiváló törési teljesítmény és hosszú elektromos élettartam;

 A beépítési alváz és a tartó acéllemezekből készül, amelyek egészében hajlítottak, és a felületkezelés mind tűzihorganyzott. Minden látható rögzítőelem nagy szilárdságú anyagokból készül és tűzihorganyzott, vagy rozsdamentes acél szabványos alkatrészeket használnak. A mechanizmus dobozának külső héja rozsdamentes acél anyagból készült, így a termék kiváló korrózióállósággal rendelkezik;

 Magas mechanikai megbízhatóság, gyakori működésre képes;

 A kén-hexafluorid gáz eredendően nagy szigetelési szilárdsága és a megszakítók kiváló érintkezési mozgása miatt a megszakító kapacitív áram nem gyullad meg újra; A külső szigetelési szint magas, a külső szigetelés nagy kúszótávolsággal van kialakítva. A kúszási távolság ≥ 31 mm/kV, és a szennyezés elleni teljesítmény kiváló. Biztonságosan működik még zord környezetben is; Erős áramterhelhetőség: Végezzen hőmérséklet-emelkedési tesztet a 3150A névleges áram 1,2-szeresével, ami 3780A, és még mindig nagy a hőmérséklet-emelkedés minden pontján;

 A termék általános megjelenési struktúrája kompakt, könnyen telepíthető és a helyszínen hibakereshető, a karbantartási munkaterhelés pedig csekély.

 Rendelési útmutató

 A megszakító modellje és specifikációi;

 Névleges elektromos paraméterek (feszültség, áram, törési áram stb.)

 A használat környezeti feltételei (környezeti hőmérséklet, tengerszint feletti magasság, környezetszennyezettségi szint)

 A vezérlő áramkör névleges elektromos paraméterei (az energiatároló motor névleges feszültsége, a nyitó és záró tekercs névleges feszültsége); A szükséges pótalkatrészek, speciális felszerelések és szerszámok neve és mennyisége (külön kell megrendelni);

 A terminál bekötési iránya egyszerre.
