LW36-40.5 (W)/T2000-31.5 kültéri kén-hexafluorid megszakító

Áttekintés

 Az LW36-40.5 (W)/T2000-31.5 kültéri kén-hexafluorid megszakító egy AC 50Hz-es háromfázisú áramellátó rendszerek elektromos berendezése, amely névleges feszültségű, 40,5 kV-os áramellátó rendszerek vezérlésére és védelmére alkalmas. Mérési és védelmi célokra belső vagy külső áramváltókkal van felszerelve.

Szerkezeti jellemzők

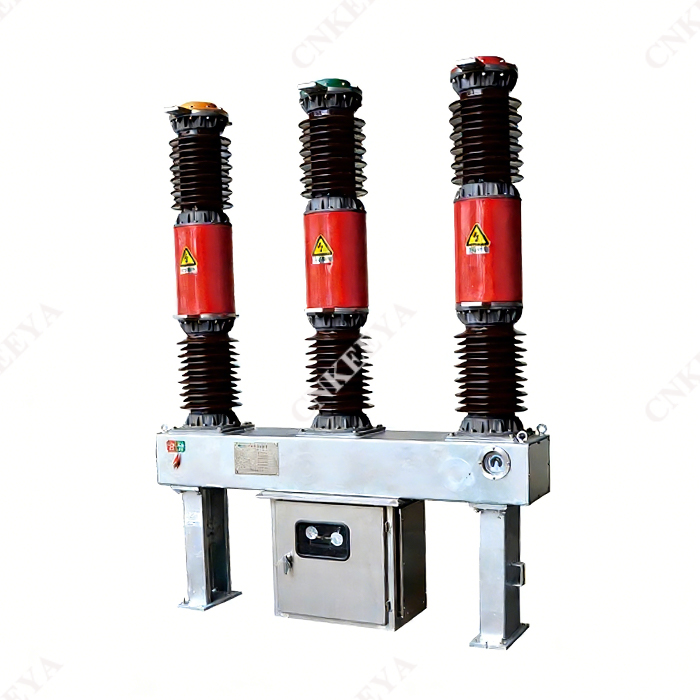

 Az LW36-40.5 kén-hexafluorid megszakító egy kültéri porcelán oszlopszerkezet, CT35 rugós működtető mechanizmussal. A mechanizmus és a test "T" alakban van elrendezve, kis össztérfogattal, könnyű súllyal, egyszerű szerkezettel, alacsony működési teljesítménnyel, valamint egyszerű telepítéssel és hibakereséssel. Mechanikai élettartama 10000 ciklus, alkalmas gyakori működésre;

 Kiváló törési teljesítményű és akár 20-szoros elektromos élettartammal rendelkező sűrített levegős ívoltó kamra alkalmazása;

 A tömítési teljesítmény megbízható. A statikus tömítés "O-alakú tömítőgyűrűs szerkezetet, a dinamikus tömítés pedig" V "-alakú tömítőgyűrűt alkalmaz rugónyomás-kiegyenlítő szerkezettel. A transzformátor másodlagos huzalozási táblája nyomásinjektálási eljárással készül, erős öregedésgátló teljesítménnyel, biztosítva, hogy az éves légszivárgási arány ≤ 0,5% legyen;

 A beépítési alváz és a támaszték beépített acéllemez hengerekből készül, nagy szilárdságú szabványos alkatrészek felhasználásával, nagy mechanikai megbízhatósággal;

 A belső vagy külső áramváltó mérőosztályú vasmagja mikrokristályos ötvözetből készült, nagy mágneses vezetőképességű anyagból készül, 0,2 vagy 0,2S pontossági szintig. A termék minden fázisa 2-4 áramváltóval szerelhető fel.

 Rendelési útmutató

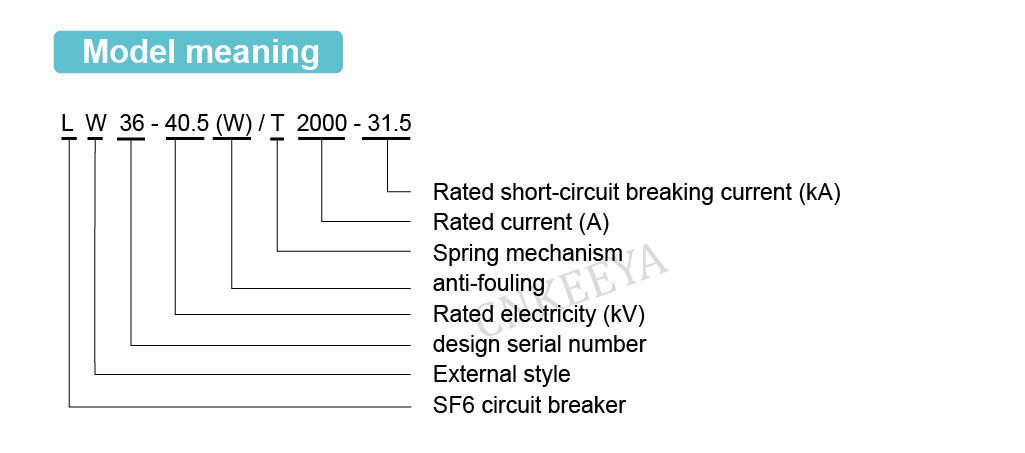

 A megszakító modellje és specifikációi;

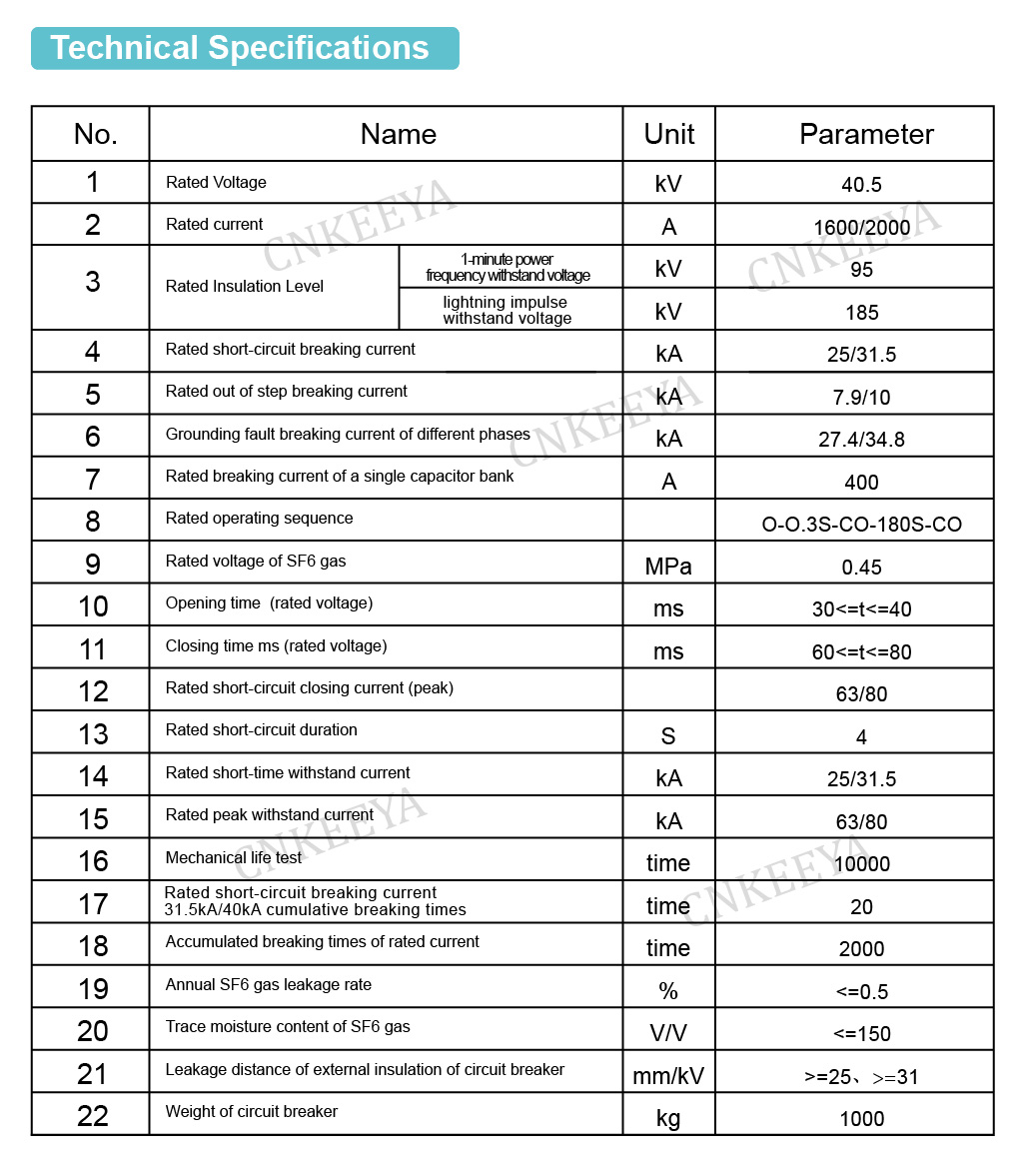

 Névleges elektromos paraméterek (feszültség, áram, törési áram stb.)

 A használat környezeti feltételei (környezeti hőmérséklet, tengerszint feletti magasság, környezetszennyezettségi szint); A vezérlő áramkör névleges elektromos paraméterei (az energiatároló motor névleges feszültsége, a nyitó és záró tekercs névleges feszültsége); A szükséges pótalkatrészek, speciális felszerelések és szerszámok neve és száma (külön kell megrendelni)

 A terminál bekötési iránya egyszerre.
