LW□-252 kültéri nagyfeszültségű váltóáramú kén-hexafluorid (SF₆) megszakító

  Az LW□-252 kültéri nagyfeszültségű váltóáramú kén-hexafluorid (SF₆) megszakító egy kültéri termék. Alkalmas 252 kV maximális feszültségű AC 50 Hz-es elektromos hálózatokhoz olyan területeken, ahol a tengerszint feletti magasság nem haladja meg a 2000 métert, a környezeti hőmérséklet nem alacsonyabb, mint -30 ℃, és a szennyezési osztály nem magasabb, mint a IV. Névleges áram- és hibaáram megszakítására, vagy áramköri vezetékek átkapcsolására szolgál, megvalósítva az energiarendszerek vezérlését és védelmét, valamint összekötő megszakítóként is használható.

   Ez a termék SF₆ gázt használ ívoltó és szigetelő közegként, importált önenergiás ívoltó technológiát alkalmaz, és új rugós működési mechanizmussal van felszerelve. Hosszú elektromos élettartammal, alacsony működéssel, alacsony zajszinttel és nagy megbízhatósággal rendelkezik, egyszerű szerkezettel, kompakt mérettel és hosszú karbantartásmentes időszakkal. Jól alkalmazkodik az olajmentes és nagy kapacitású erőgépek jelenlegi fejlődési trendjéhez.

 Szerkezeti jellemzők

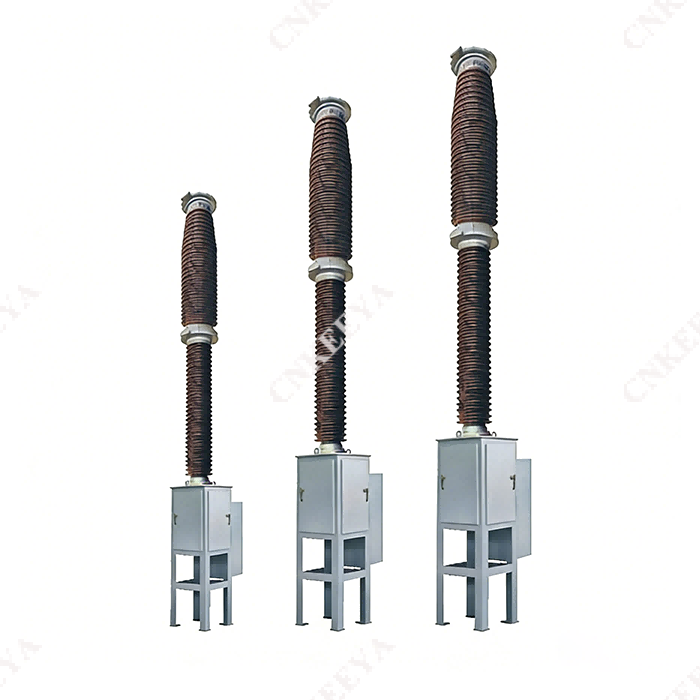

    Az áramkör-megszakító háromfázisú porcelánoszlopos egytöréses szerkezetet alkalmaz, mindegyik fázishoz rugós mechanizmussal és háromfázisú elektromos kapcsolattal, így a megjelenés újszerű és gyönyörű. A megszakító SF6 gázt használ szigetelő és ívoltó közegként, és egy mutató típusú sűrűségrelét alkalmaz a nyomás és a sűrűség alakulásának figyelésére. Az önhajtású ívoltás elvének és a megszakító mozgási rendszerének optimalizált kialakításának köszönhetően a mechanikai hatásfok hatékonyan javult, és a működési teljesítmény csökkent;

    Kiváló törési teljesítmény és hosszú elektromos élettartam;

 Ennek a terméknek minden pólusa egy mechanizmusdobozra van felszerelve, amely központilag az alapra van felszerelve. A doboz egy rugós mechanizmust és egy elektromos vezérlőegységet tartalmaz. A mechanizmus kimeneti rúdja a forgattyúkarhoz van csatlakoztatva. A mechanizmusdoboz konzol felülete tüzihorganyzott, a rögzítőelemek pedig tűzihorganyzottak. A mechanizmus doboz héja rozsdamentes acél anyagból készült, így a termék kiváló korrózióállósággal rendelkezik. Magas mechanikai megbízhatóság, gyakori működésre képes;

    A kén-hexafluorid gáz eredendően nagy szigetelési szilárdsága és a megszakítók érintkezőmozgása miatt a megszakítók megszakítása során nem történik meg a kapacitív áram újragyulladása;

    A külső szigetelési szint magas, a külső szigetelés nagy kúszótávolságra van kialakítva, amely kiváló szennyeződésállósággal rendelkezik.

    Erős áramterhelhetőség: Végezzen hőmérséklet-emelkedési teszteket a 4000A névleges áramerősség 1,2-szeresével, és továbbra is nagy mozgástér van minden ponton a hőmérséklet-emelkedésre;

    A termék általános megjelenési struktúrája kompakt, könnyen telepíthető és a helyszínen hibakereshető, a karbantartási munkaterhelés pedig csekély.

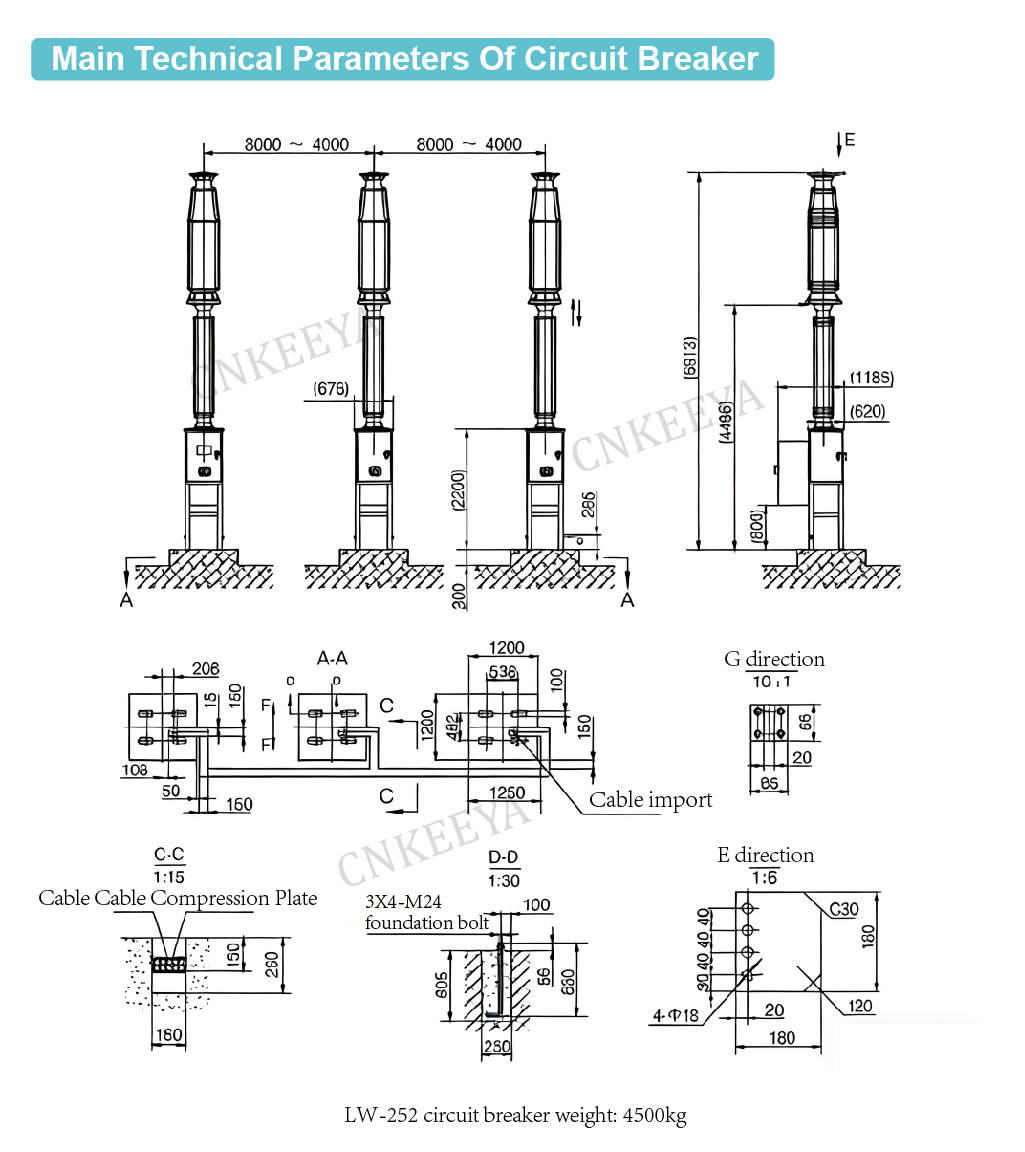

 1. Súly M: 4500kg (gázzal); A gáz össztömege: 24 kg.

2. Alapterhelés: statikus 4500kg (három pólus); 1500kg (pólusonként) dinamikus vízszintes irány F: 2500kg; Függőleges irány (felfelé) 3500kg; Függőleges irány (lefelé)6000kg

 3. A beton felületi szintje nem haladhatja meg az 1,5 mm-t.

 4. A sorkapocs primer vezetékhez történő csatlakoztatásához szükséges beépítési furatot a felhasználó a helyszínen fúrja ki igényeinek megfelelően, a sorkapocs anyaga 2A12-T4 alumíniumötvözet.

 Rendelési útmutató

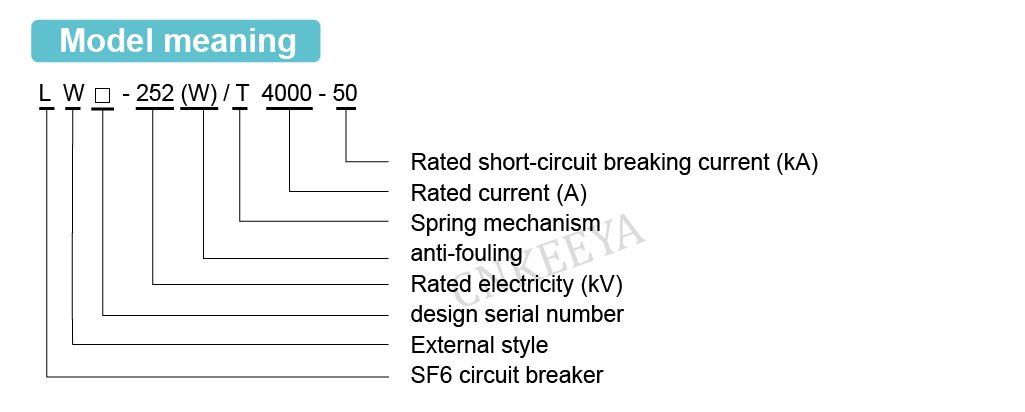

  A megszakító modellje és specifikációi;

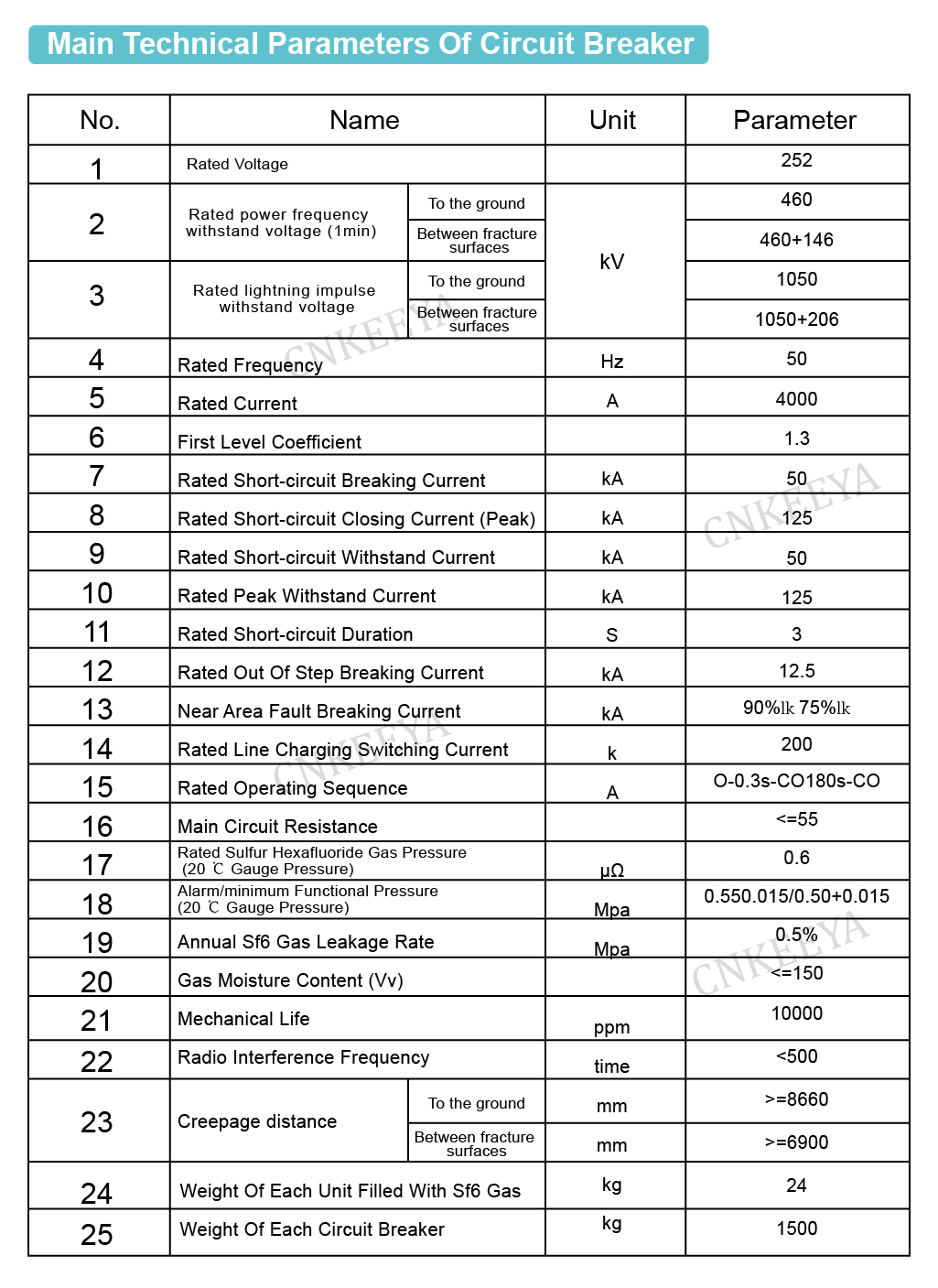

  Névleges elektromos paraméterek (feszültség, áram, törési áram stb.)

  A használat környezeti feltételei (környezeti hőmérséklet, tengerszint feletti magasság, környezetszennyezettségi szint)

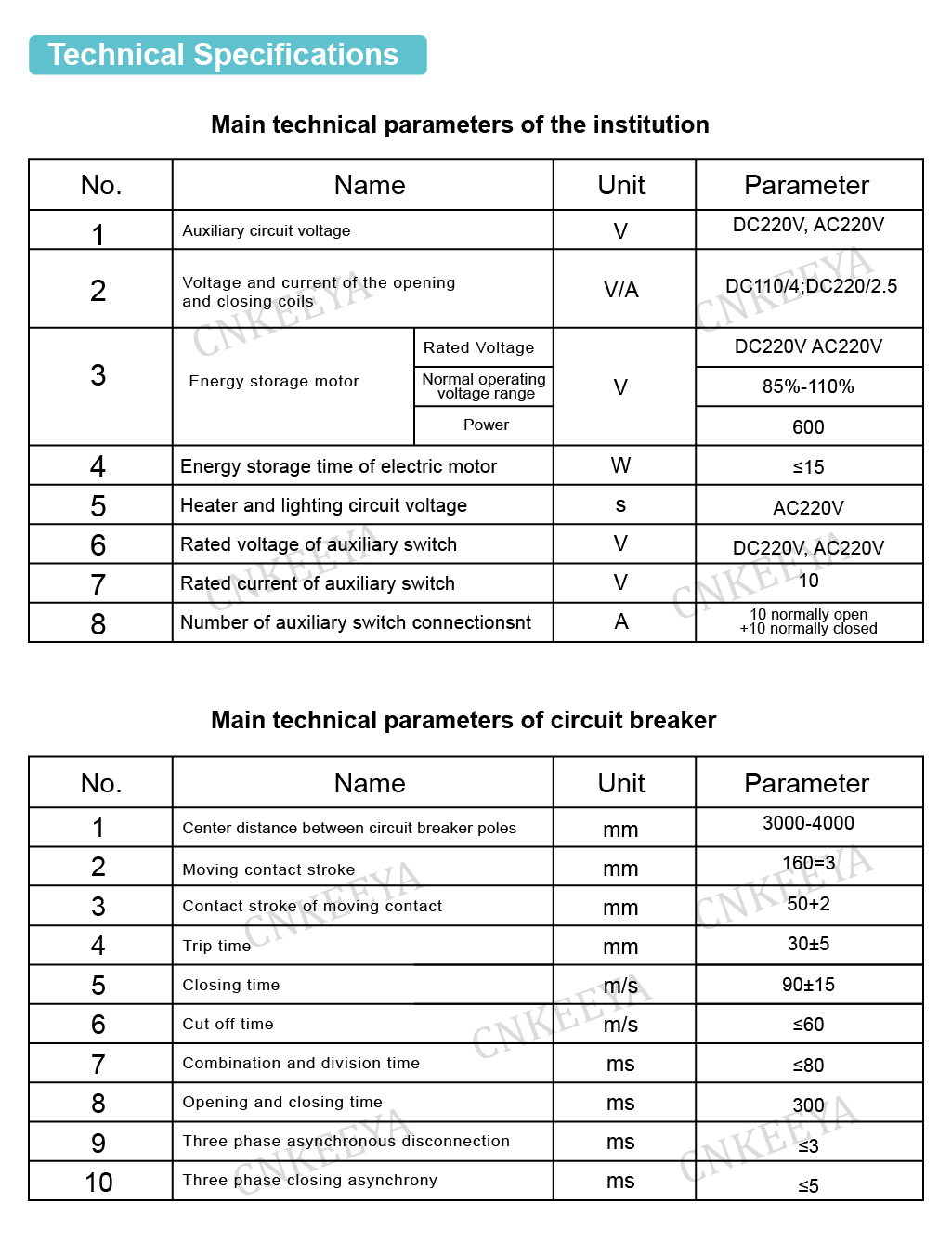

  A vezérlő áramkör névleges elektromos paraméterei (az energiatároló motor névleges feszültsége, a nyitó és záró tekercs névleges feszültsége); A szükséges pótalkatrészek, speciális felszerelések és szerszámok neve és mennyisége (külön kell megrendelni); A terminál bekötési iránya egyszerre.
