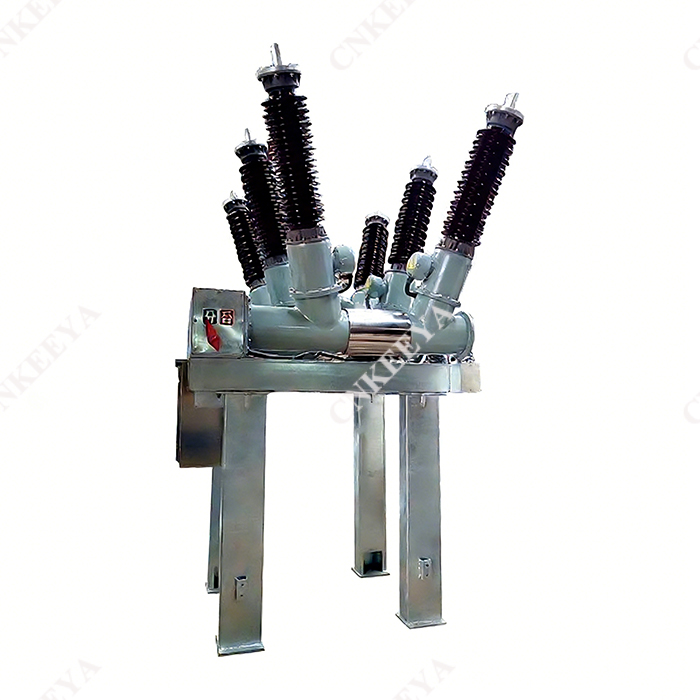

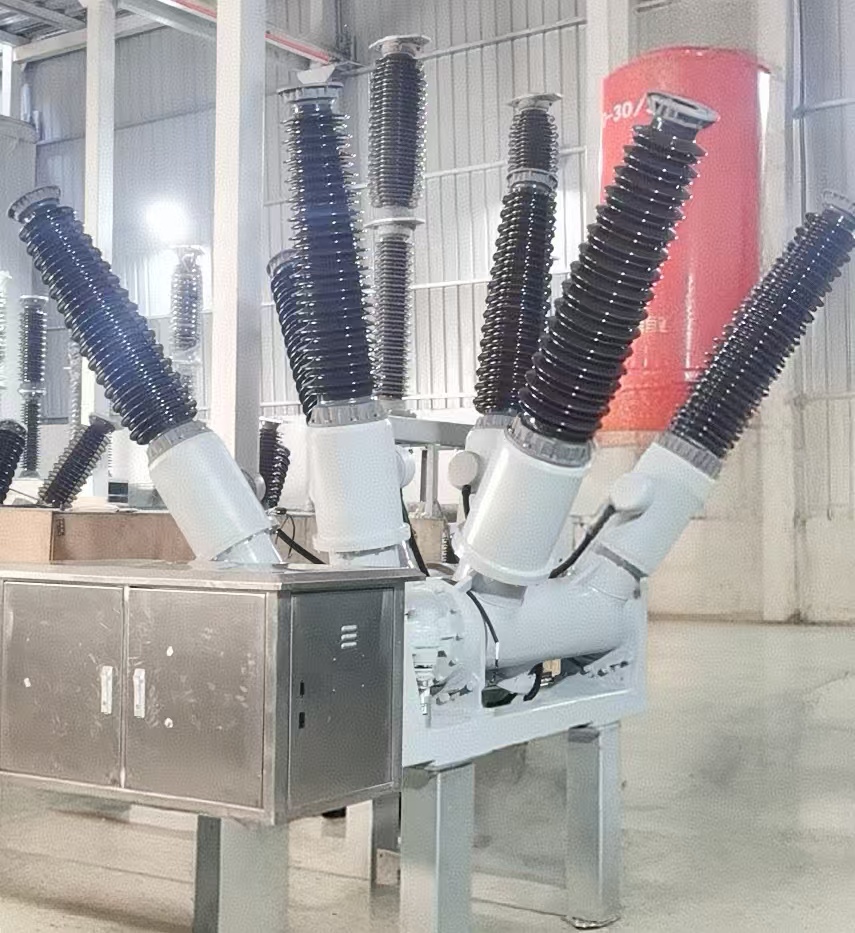

ZCW□-72.5(126.5)/L típusú nyitott típusú kapcsolóberendezés-egység

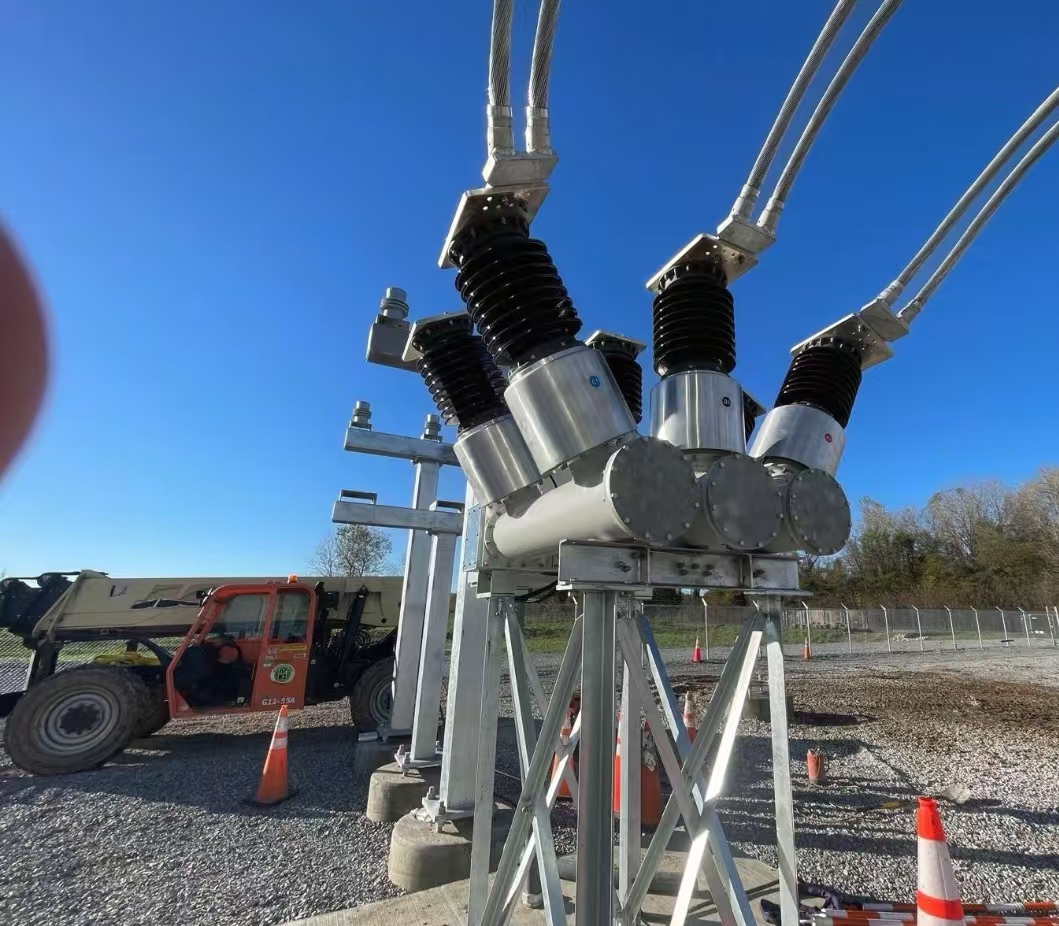

A ZCW□-72.5(126.5)/L típusú nyitott típusú kapcsolóberendezés egy olyan kombinált elektromos berendezés teljes készlete, amely levegőt használ külső szigetelésként SF6 gázként ívoltó közegként. A háromfázisú váltakozó áramú 72,5KV-os átviteli és elosztórendszerek vezérlése és védelme megszakítók csatlakoztatására, valamint kondenzátortelepek nyitására és zárására is használható. Alkalmas városi alállomásokhoz, vállalati alállomásokhoz és hegyvidéki alállomásokhoz, szűk területhasználattal.

 szerkezeti jellemzők

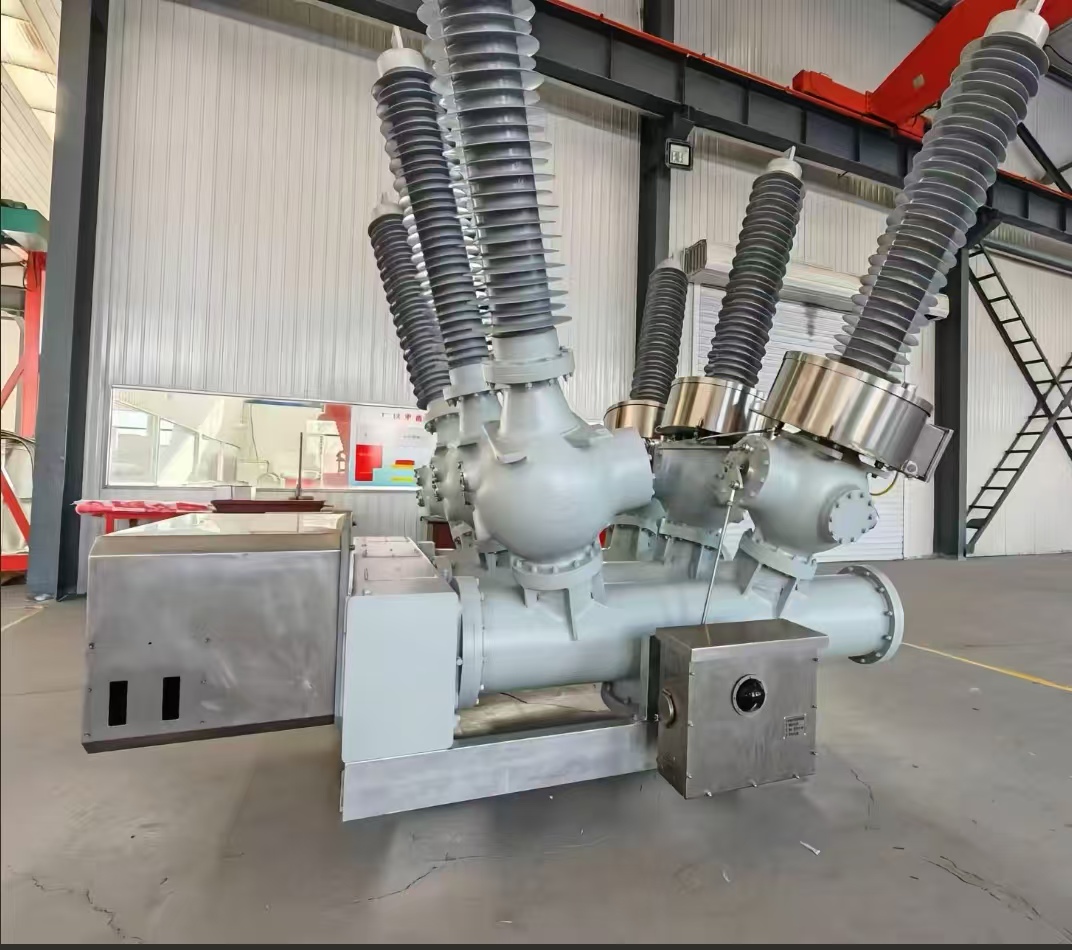

 Szervesen kombinálja a megszakítókat, leválasztókapcsolókat, földelőkapcsolókat, áramváltókat, gyűjtősíneket és egyéb alkatrészeket egy földelt acélszerkezeti konzolon, így kompakt szerkezetet kap. A split típus helyének mindössze 30-50%-át foglalja el, és olyan nyilvánvaló jellemzőkkel rendelkezik, mint a földmegtakarítás és a projektköltségek csökkentése.

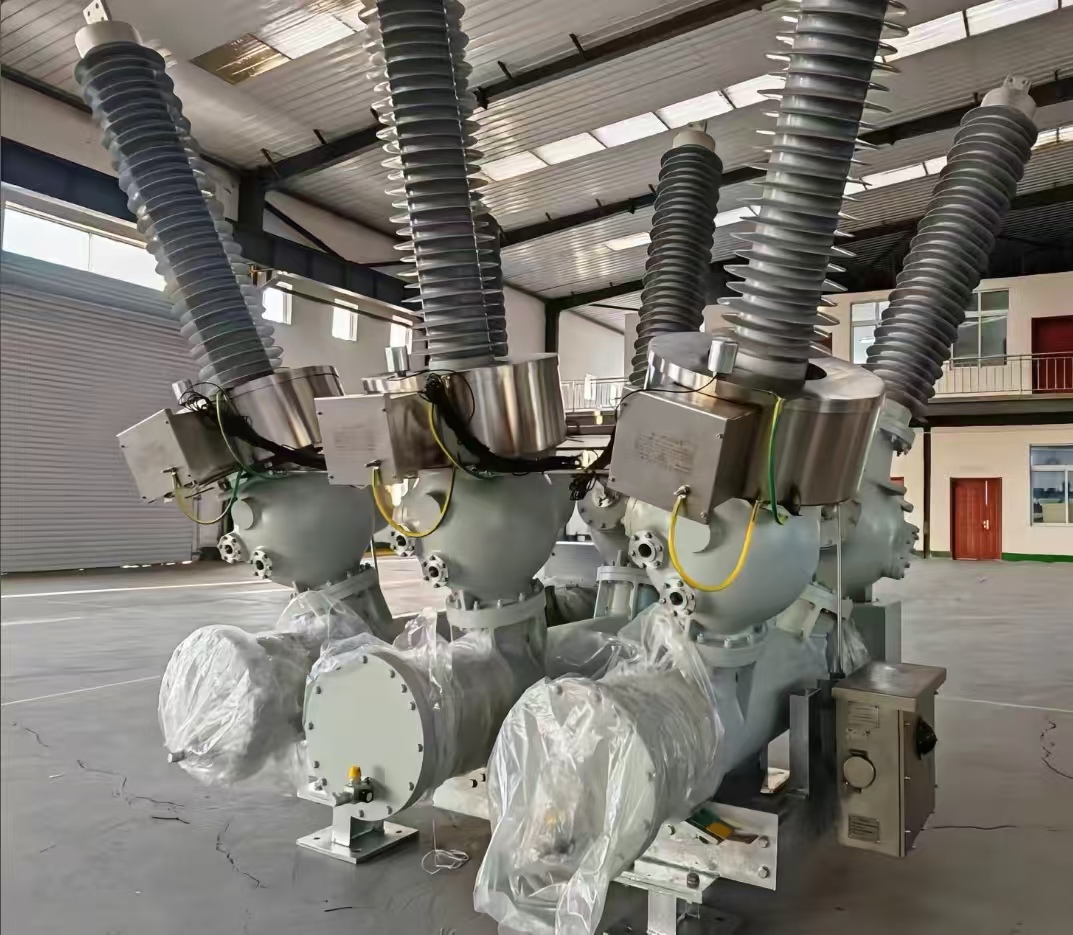

 A teljes intervallumot a gyárban előre legyártják, összeszerelik és hibakereséssel végzik, mielőtt elhagyják a gyárat, majd a teljes telepítési helyre szállítják, ami jelentősen lerövidíti a telepítési ciklust.

 Teljesen hitelesített, nagy teljesítményű ívoltó kamrák és leválasztó kapcsolók alkalmazása minimális karbantartás mellett és nagy megbízhatósággal.

 A válaszfalgyárban előregyártott önhordó gyűjtősín nem igényli a felhasználóknak a szerkezet javítását.

 Rugalmas elrendezés és különféle bekötési módokhoz használható.

 A megszakító teljes egészében karbantartás vagy csere céljából leereszthető, a karosszéria meghibásodása miatt az áramkimaradás ideje 3 óra alá csökkenthető.

\

 Rendelési útmutató

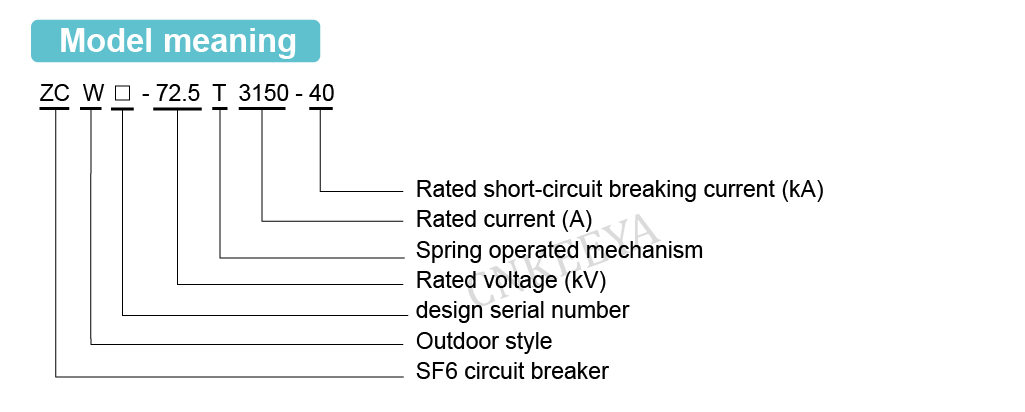

 A megszakító modellje és specifikációi;

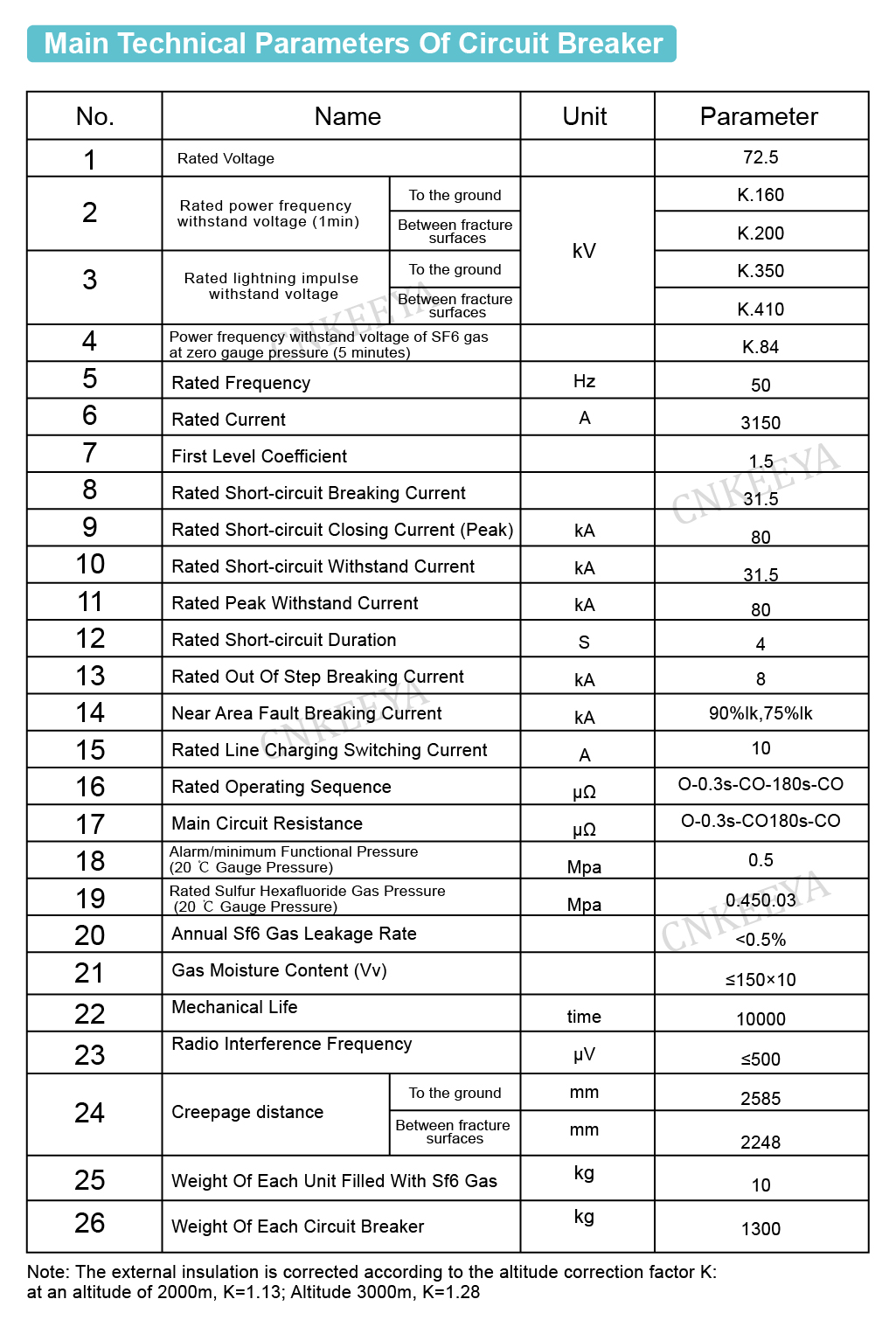

 Névleges elektromos paraméterek (feszültség, áram, törési áram stb.); A vezérlőáramkör névleges elektromos paraméterei (az energiatároló motor névleges feszültsége, a nyitó és záró tekercsek névleges feszültsége) olyan környezeti feltételek alapján, mint a hőmérséklet, magasság és szennyezettségi szint;

 A szükséges pótalkatrészek, speciális felszerelések és szerszámok neve és mennyisége (külön kell megrendelni);

 A terminál bekötési iránya egyszerre.
