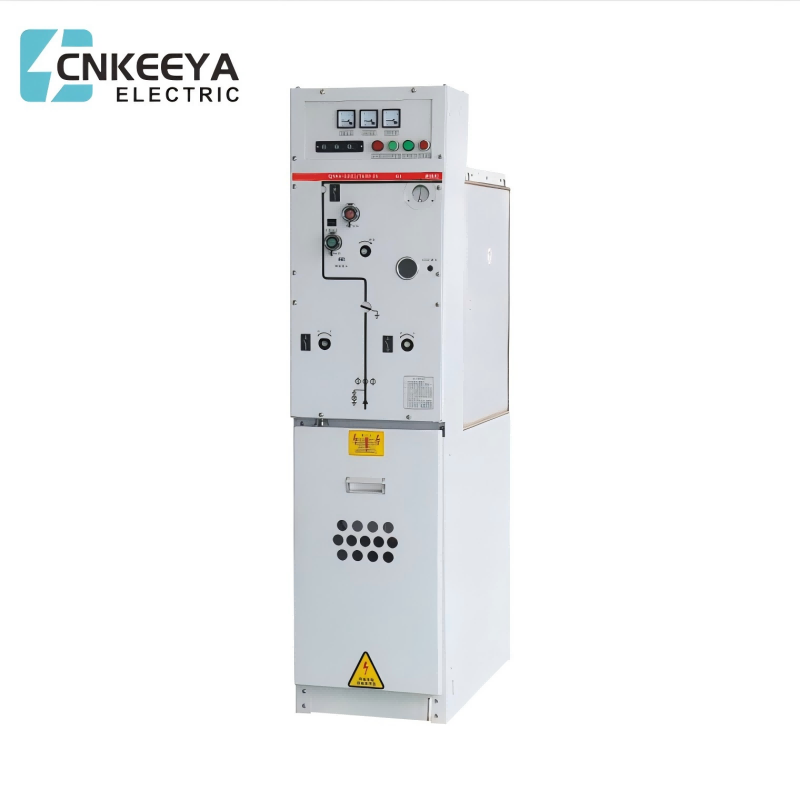

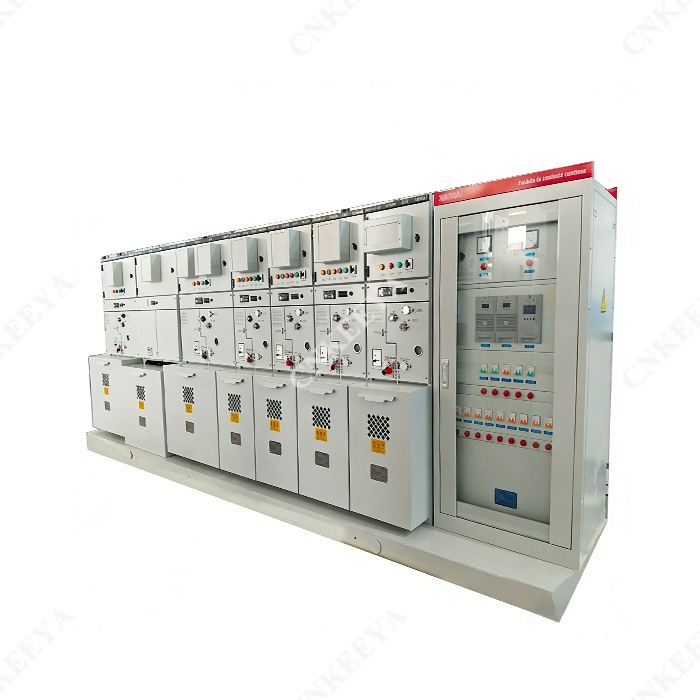

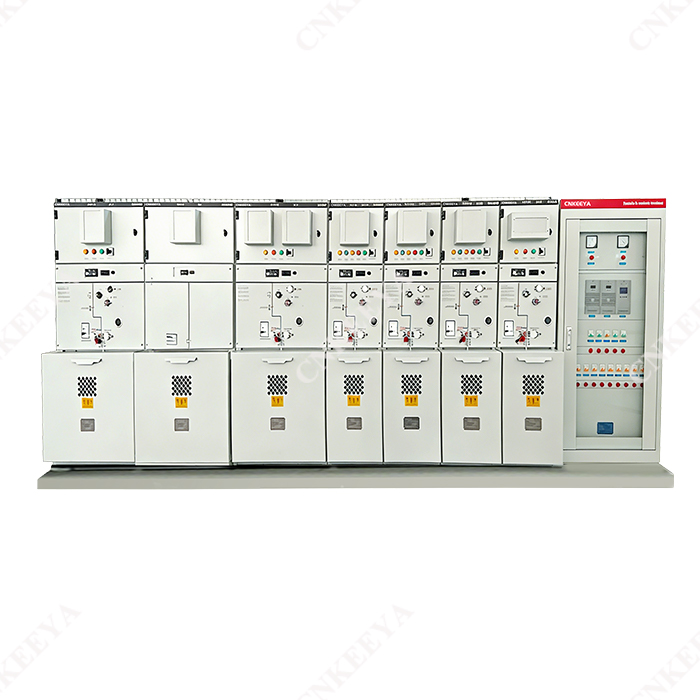

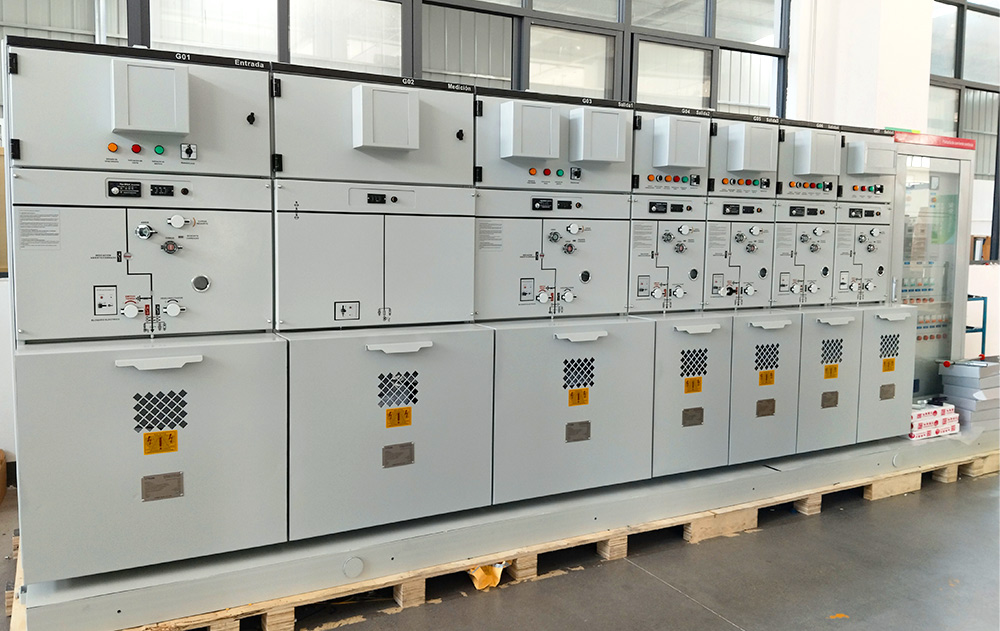

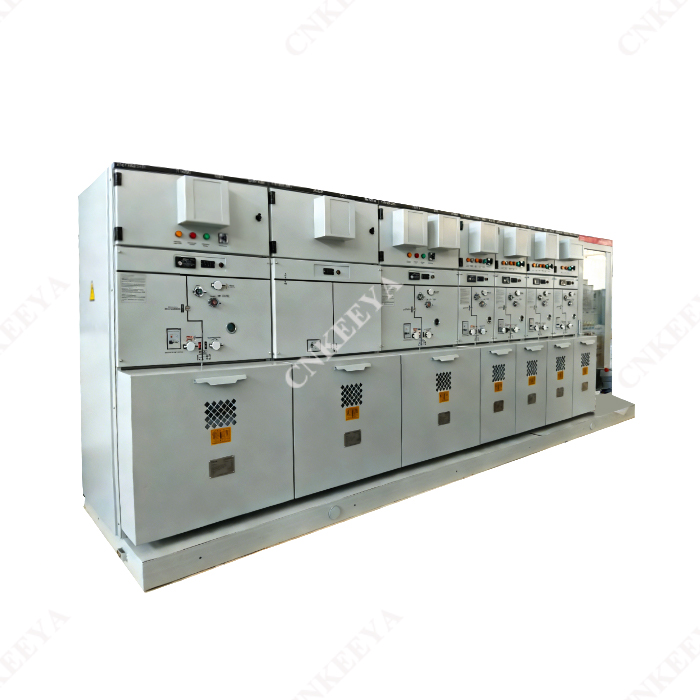

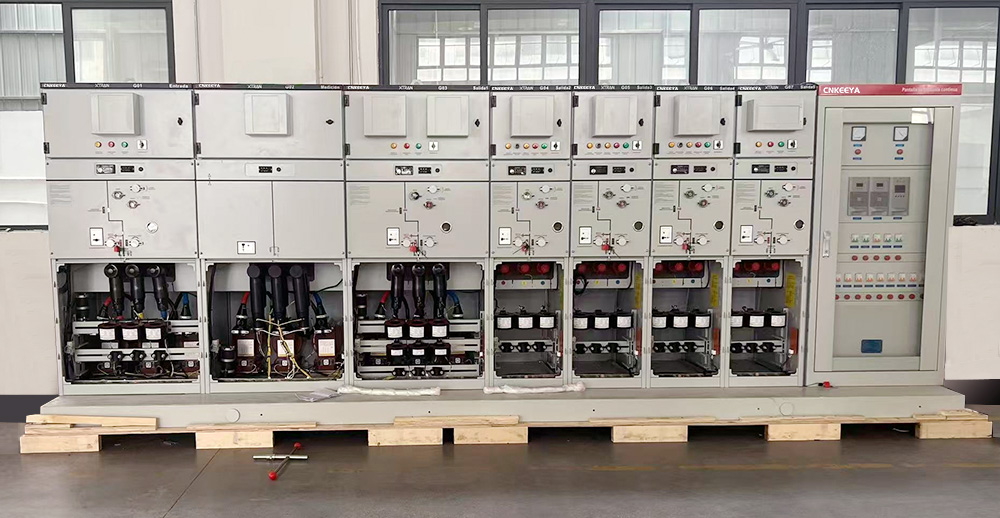

24 kV szilárd szigetelt gyűrűs főegység

A CNKEEYA, egy jó hírű kínai beszállító, kiváló minőségű 24 kV-os szilárd szigetelt gyűrűs főegység biztosítására specializálódott a hatékony és megbízható elektromos elosztási megoldások érdekében. A GTXGN □-12 tömör szigetelt gyűrűs főegység a cégünk által kifejlesztett környezetvédelmi típusú kompozit szigetelőgyűrűs főegység új generációja. Főleg három részből áll, nevezetesen V egység (megszakító egység), C egység (terheléskapcsoló egység), F egység (kombinációs egység), mindegyik egység önmagában is használható vagy szabadon bővíthető, felépítése intelligens vezérlő műszerteremre, kezelőszervre és elsődleges részre oszlik, a műszerhelyiség illeszkedik a mikroszámítógép védelméhez (vezérlő), rugós működési mechanizmust használ, és az APG elsődleges része az APG-t elfogadja. Az ívoltó kamra teljesen be van zárva az epoxigyantába, és egy speciális csatlakozást használnak a busz csatlakoztatására.

Az ívoltó kamra speciális réz- és króm érintkezőanyagot használ ---R típusú hosszirányú mágneses térrel, és teljes egyszeri tömítési folyamatot. Ennek az ívoltó kamrának a rövidzárlati áram megszakító képessége és stabilitása, elektromos élettartama, hőmérsékletemelkedése és szigetelési szintje (réz és alumínium érintkezési anyag, csésze alakú hosszirányú mágneses tér érintkezési szerkezet és nem teljes egyszeri tömítési folyamat) nyilvánvalóan javult az előzőhöz képest. A működési mechanizmus a kapcsolóval integrált rugalmas működési mechanizmust alkalmazza, azaz a leválasztó kapcsoló és a főkapcsoló rugalmas működési mechanizmusa integrálva van, amely kényelmesen megvalósítja a reteszelést, és a mechanizmus részei kevesebbek, nagy megbízhatósággal csökkentve a szükségtelen átviteli kapcsolatokat, és az elektromos működtetés a felhasználók igényei szerint telepíthető.

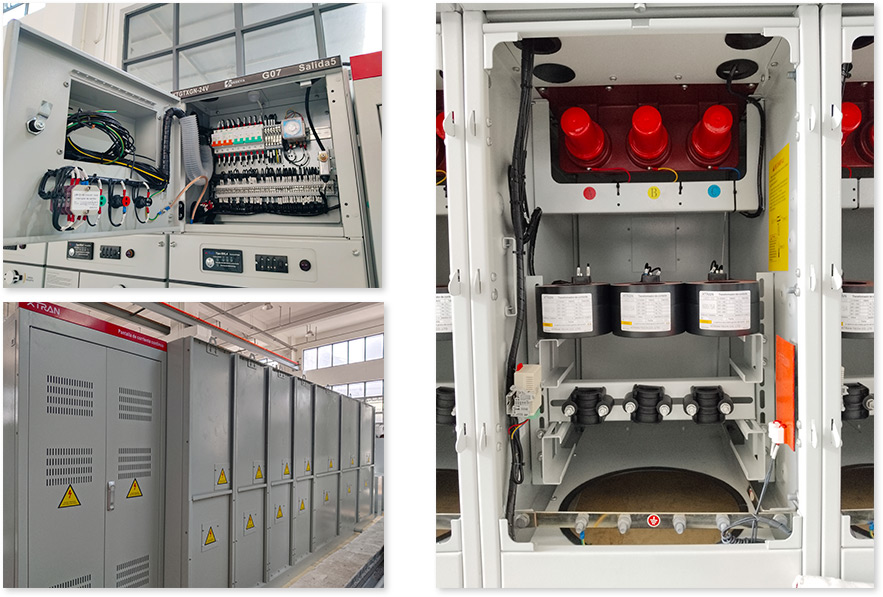

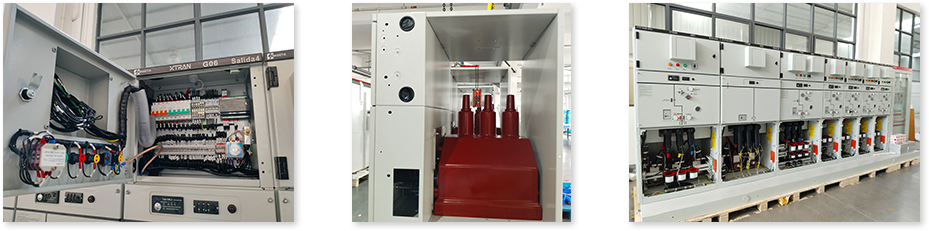

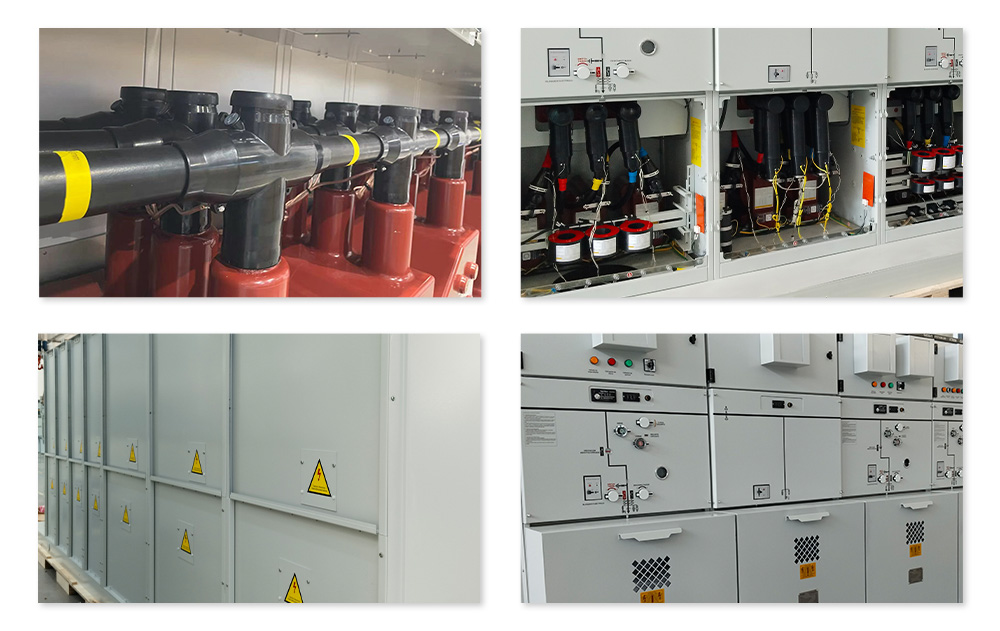

Szilárd szigetelésű, teljesen zárt kapcsolóberendezés: Szilárd szigetelőanyagot használ fő szigetelőközegként és vezetőképes csatlakozásként. Miután a leválasztó kapcsoló, a földelő kapcsoló, a fő busz, az elágazó busz és más domináns elektromos áramkörök egy vagy kombinált, a szilárd szigetelő közeget becsomagolják és egy vagy több modulba csomagolják bizonyos funkciókkal, amelyek újra kombinálhatók vagy bővíthetők teljes szigeteléssel és teljes tömítéssel. A háromállomásos mechanizmus nyithatja és zárhatja a terhelési áramot, valamint kézi és elektromos működtetést is megvalósíthat.

Szerviz állapot

● Környezeti hőmérséklet: -45℃+45℃

● Páratartalom: a maximális átlagos relatív átlag ≤95%, havi átlag ≤90%

● Magasság: ≤4000 méter

● Szeizmikus kapacitás: 8 fok

● Védettségi fokozat: IP67 elektromos házbiztosítócsőhöz, IP3X kapcsolószekrény héj

Executive szabvány

GTXGN □-12

Szilárd szigetelt gyűrűs főegység

● IEC 62271-1-2017 Nagyfeszültségű kapcsoló- és vezérlőberendezés 1. rész: Általános előírások

● IEC 620071-200-2003 Nagyfeszültségű kapcsoló- és vezérlőberendezések, 200. rész: AC fémburkolatú kapcsoló- és vezérlőberendezések 1 kV feletti és 52 kV-ig terjedő névleges feszültségekhez

● GB3906-2006 Váltóáramú fémburkolatú kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-ig terjedő névleges feszültséghez

● GB/T11022-2011 A nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó általános előírások

● GB1984-2014 Nagyfeszültségű váltóáramú megszakítók

● GB1985-2014 Nagyfeszültségű váltakozó áramú szakaszolók és földelő kapcsolók

● GB3804-2017 Nagyfeszültségű váltakozó áramú kapcsolók 3,6 kV feletti és 40,5 kV-nál kisebb névleges feszültséghez

● DL/T404-2018 Váltakozóáramú fémházas kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-ig terjedő névleges feszültségekhez

● Q/GDW730-2012 A 12 kV-os szilárd szigetelésű gyűrűs főegységek specifikációi

Műszaki paraméter

Kapcsolóberendezés műszaki paramétere

Biztonság és környezetvédelem

Környezetvédelem

Körvonal mérete
