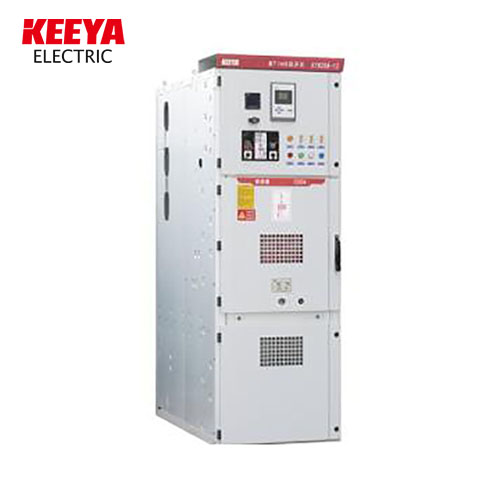

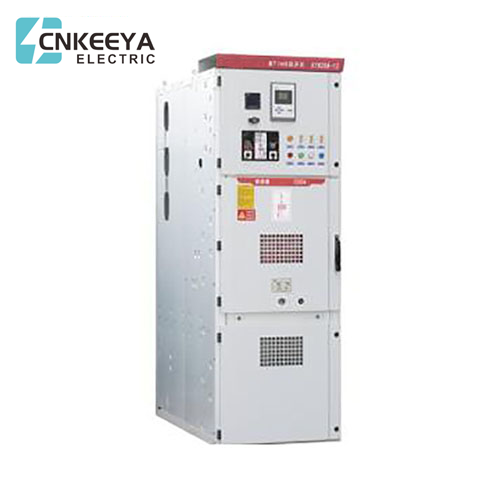

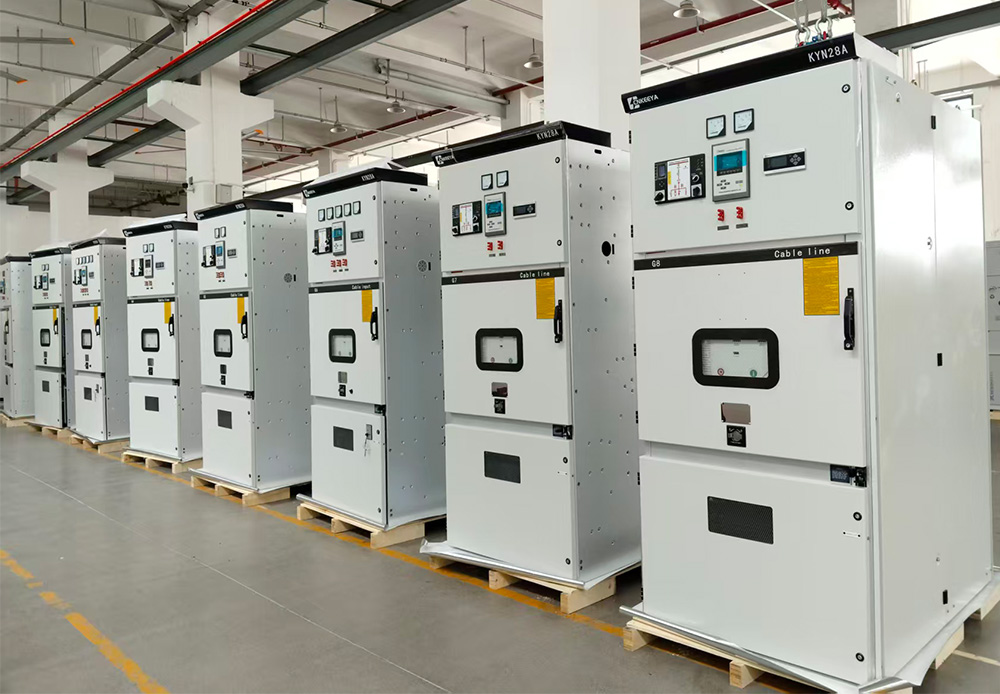

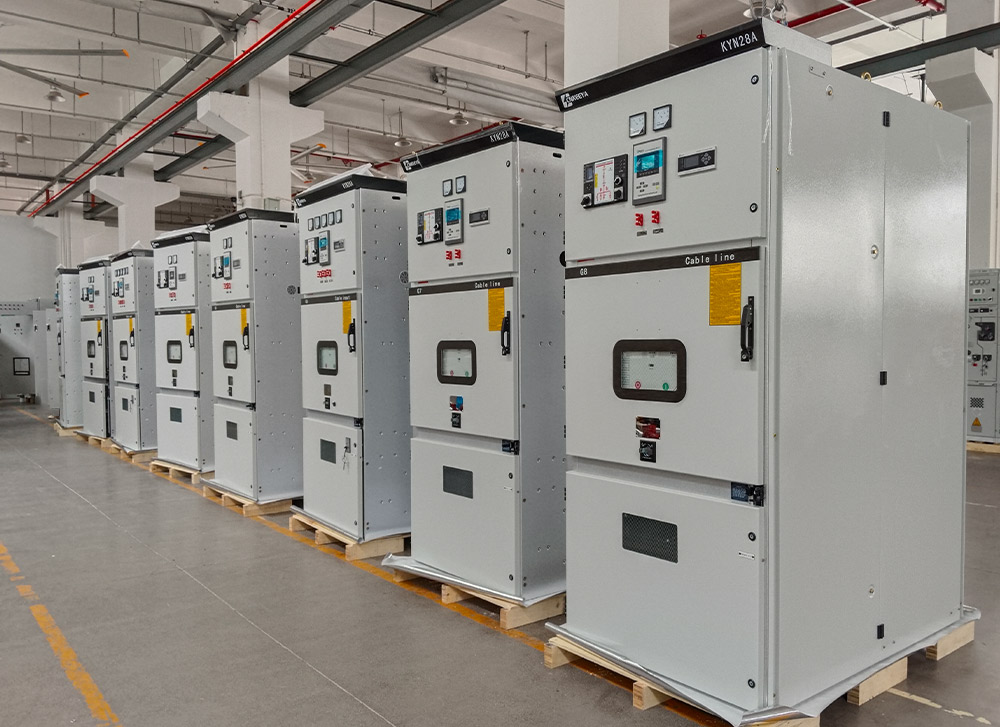

KYN28-12KV kapcsolóberendezés
  • KYN28-12KV kapcsolóberendezésKYN28-12KV kapcsolóberendezés

KYN28-12KV kapcsolóberendezés

Kína vezető szolgáltatójaként a Keeya a fejlett elektromos infrastruktúrához szükséges testreszabott megoldások szállítására specializálódott, erre példa a KYN28-12KV kapcsolóberendezésük. Ez az élvonalbeli kapcsolóberendezés tükrözi a Keeya elkötelezettségét az innováció és a testreszabott megoldások iránt az áramelosztási szektorban.

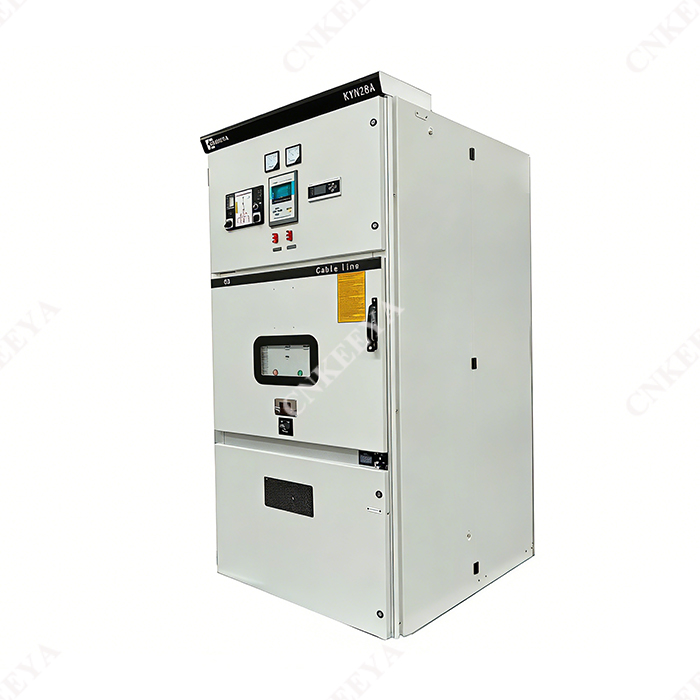

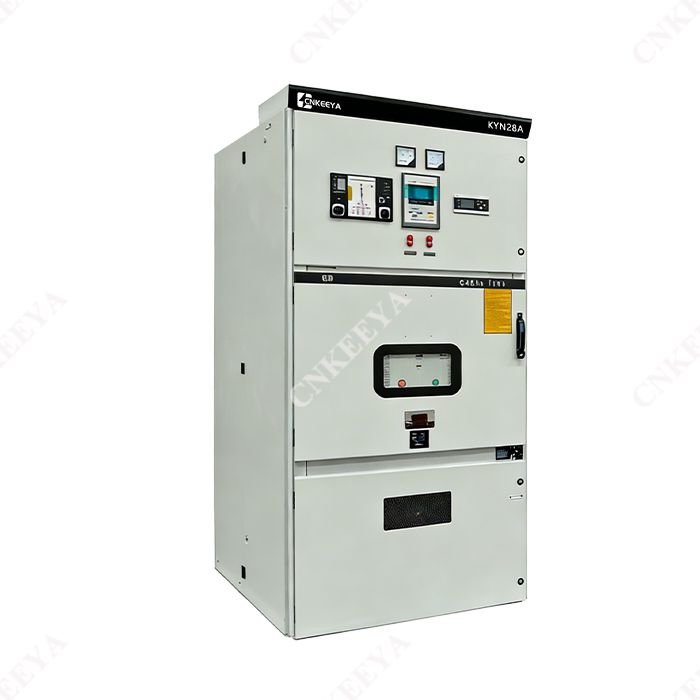

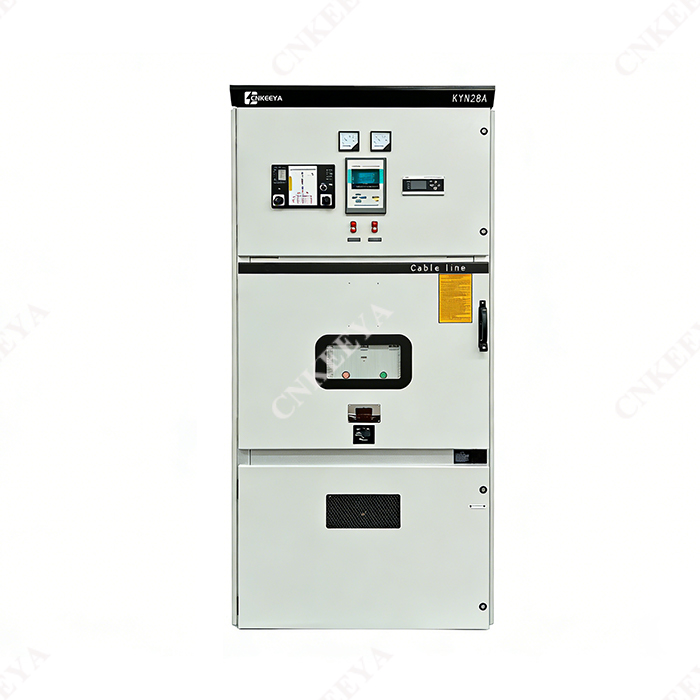

Modell: KYN28A-12

Kérdés küldése

termékleírás

A precíziós tervezés és a magas minőségi szabványok betartása mellett a KYN28-12KV Switchgear a Keeya szakértelmének bizonyítéka, hogy alkalmazkodó és megbízható megoldásokat kínál különféle elektromos alkalmazásokhoz. A testreszabásra összpontosítva a Keeya biztosítja, hogy kapcsolóberendezései megfeleljenek az ügyfelek egyedi specifikációinak és követelményeinek, hozzájárulva a modern elektromos rendszerek rugalmasságához és hatékonyságához.


A KYN28A-12 páncélozott kivehető fém zárt kapcsolóberendezés 3. 6-12KV háromfázisú AC 50Hz-es áramhálózatra alkalmas, mely elektromos energia fogadására és elosztására, valamint az áramkör vezérlésére, felügyeletére és védelmére szolgál. Lehetséges a nagyfeszültségű kapcsoló- és vezérlőberendezésekhez, GB3906 GB3906-2006 Váltakozó áramú fémburkolatú kapcsoló- és vezérlőberendezések 3,6 kV feletti névleges feszültséghez és 40,5 kV-ig bezárólag DL 404 Rendelési feltétel nagyfeszültségű váltóáram. megszakítók, típusvizsgálatok és rutinvizsgálatok. Tökéletes és megbízható hibás működés elleni funkcióval is rendelkezik.


szolgáltatási állapot

● Környezeti levegő hőmérséklet: felső határ +40 ℃, alsó határ -10 ℃;

● Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90%;

● Magasság: 1000 m és az alatt;

● Földrengés intenzitása: legfeljebb 8 fok;

● Ahelyett, hogy nincs elő- vagy robbanásveszély, nincs komoly szennyezés, nincs kémiai korrózió és nincs heves vibráció. A GB3906 szabványban meghatározott normál környezeti feltételeket meghaladó használat esetén a felhasználónak és a gyártónak meg kell egyeznie.


KYN28-12KV kapcsolóberendezés funkció

A KYN28A-12 páncélozott, levehető váltakozóáramú, fémmel zárt kapcsolóberendezések (továbbiakban kapcsolóberendezések) cégünk által tervezett és fejlesztett új termék a hazai és külföldi fejlett gyártástechnológia átvétele alapján. Kiválthatja a különböző régi fémzáras kapcsolóberendezéseket, mint például a KYN1-12, KYN2-12 és más sorozattermékeket.

A termék a következő nyilvánvaló előnyökkel rendelkezik:

●A termék burkolata teljesen csavaros, nagy mechanikai szilárdságú, amely hatékonyan biztosítja, hogy a termék tiszta és szép legyen, a szekrényajtó műanyag bevonattal van szórva, erős ütésállósággal és korrózióálló képességgel. A burkolat védettségi szintje IP4X (a vásárlói igények szerint vaslemezre cserélhető).

●A termék kapcsolója felszerelhető az ABB cég által gyártott VD4 vákuummegszakítóval és a C3 sorozatú Pxed terheléskapcsolóval, valamint felszerelhető különféle hazai sorozatú vákuummegszakítókkal (például VS1, VH1, VK, Zn28) , amely helyettesítheti a hasonló külföldi termékeket.

● Függetlenül attól, hogy milyen típusú megszakítót választanak, a csupasz vezeték légszigetelési távolsága garantáltan nagyobb, mint 125 mm, és a kompozit szigetelés 60 mm-nél is nagyobb lehet. A megszakítók egyedülálló előnyei a hosszú élettartam, a kevesebb karbantartás és a kis méret.


KYN28-12

Páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés

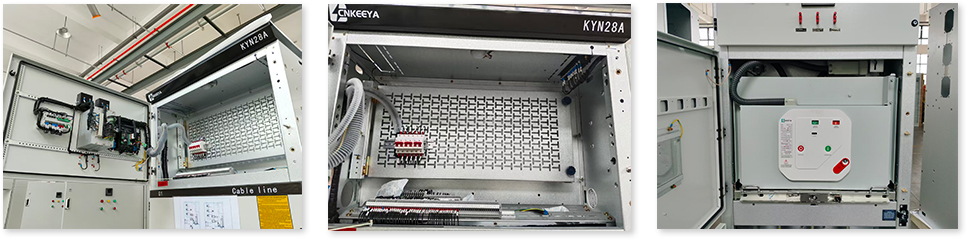

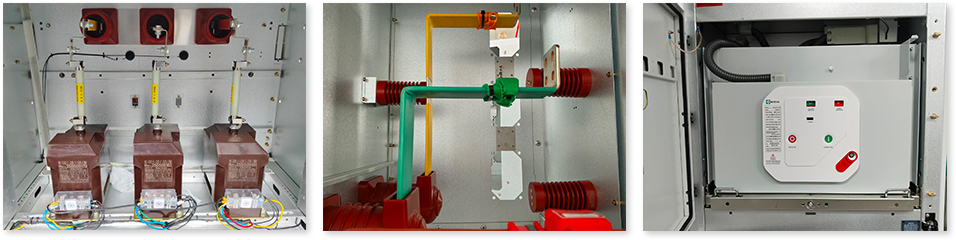

A kapcsolóberendezést a GB3906-91 számú fémbevonatú kapcsolóberendezés szerint tervezték. A kapcsolószekrény szerkezeti leírását lásd az 1. ábrán: a kapcsolószekrény rögzített szekrénytestből és kihúzható részekből áll (a továbbiakban kézi kocsi). A szekrény burkolata és az egyes funkcionális egységek válaszfala csavarokkal van összekötve. A kapcsolószekrény védelmi szintje IP4X, a megszakítótér ajtóé pedig IP2X, amikor az ajtó nyitva van. A kapcsolószekrény felszerelhető vákuummegszakító kézikocsival vagy fix terheléskapcsolóval. Van felső bejövő (kimenő) vezetéke, kábelkimenete és egyéb funkcionális megoldása. A kapcsolóberendezések elrendezhetők dupla szekrényben, mégpedig háttal egymás mellett vagy szemtől szemben kétsoros elrendezésben.


Műszaki paraméter

Kapcsolóberendezés műszaki paramétere

Tétel

Mértékegység

Érték

Névleges feszültség

kV

3

6

7.2

12



Névleges frekvencia

Hz

50

A megszakító névleges árama

A

630

1250

1600

2000

2500

3150

A kapcsolószekrény névleges árama

A

630

1250

1600

2000

2500

3150

(4S) Névleges rövid idejű ellenállási áram (4s)

kA

16

20

25

31.5

40

50

Névleges csúcs ellenállási áram (csúcs)

kA

40

50

63

80

100

125

Névleges rövidzárlati megszakító áram

kA

16

20

25

31.6

40

50

Névleges rövidzárlati áram (csúcs)

kA

40

50

63

80

100

125

Névleges szigetelési szint


1 perc teljesítményfrekvencia-ellenállási feszültség

kV

24

32

42


Villámimpulzus-álló feszültség

kV

40

60

75

Védelmi szint

P4X tokozáshoz, IP2X a helyiség leválasztásához és a megszakító helyiséghez nyitott


Kapcsolóberendezések felszerelése

a. Helyezze át a kapcsolóberendezést egy meghatározott helyre a műszaki követelményeknek és rajzoknak megfelelően. Ha a kapcsolóberendezések hosszú sora van (pl. 10-nél több kapcsolóberendezés), akkor a konszolidációs munkát a középső helyzetből kell kezdeni.

b. Használjon speciális szállítóeszközöket, például darut vagy targoncát. A görgős feszítővas használata szigorúan tilos.

c. Vegye ki a megszakítós kézikocsit a kapcsolóberendezésből, és tárolja máshol biztonságos tárolás céljából.

d. Lazítsa meg a rögzítőcsavarokat a busztér előtt, és távolítsa el a függőleges elválasztólapot 9.

e. Lazítsa meg a vízszintes válaszfal 19 rögzítőcsavarjait a megszakítórekesz alatt, és távolítsa el a vízszintes válaszfalat.

f. Lazítsa meg és távolítsa el az alaplapot 16.

g. Távolítsa el az 1. és 2. fedőlemezt a kapcsolóberendezés bal oldalán lévő vezérlővezetékek sorából. Ezzel egyidejűleg távolítsa el a jobb első vezérlővonal horonyának fedőlemezét.

h. A kapcsolóberendezést egyenként szerelje fel, beleértve a vízszintes és függőleges szempontokat is, és a kapcsolóberendezés beépítési szabálytalansága nem haladhatja meg a 2 mm-t.

I. Ha a kapcsolóberendezés teljesen össze van kötve (összefűzve), alapcsavarokkal csatlakoztatható az alapcsatorna acélhoz, vagy elektromos hegesztéssel szilárdan hegeszthető az alapcsatorna acéljával.


A kapcsolószekrény körvonalának mérete

KYN28-12

A. Busz szoba

B. Megszakító helyiség

C. Kábelszoba

D. Mérőszoba

1. Tokozás

1. Nyomáscsökkentő lemez

1. Vezérlőkábel fedőlemeze

2. Fiókbusz

3. Busz

4. Fix érintkezős eszköz

5. Rugós érintkező

6. Darált kés

7. Áramváltó

8. Feszültségváltó

9. Összeszerelt válaszfal

10. Másodlagos csatlakozó

11. Segédkapcsoló

12. Tolófüggöny tábla

13. Kihúzható kézi autó

14. Köszörült kés működtető mechanizmusa

15. Kábeltömítő terminál

16. Az alsó

17. Vezetőcsavaros mechanizmus

18. Földelje le a fő buszt

19. Vízszintes válaszfal be- és kirakodása


Rendelési utasítás

Rendeléskor kérjük tüntesse fel:

● A főáramkör megoldásának száma, rendeltetése, egyvonalas rendszer rajza, elrendezési diagram és elosztó helyiség elrendezési diagramja;

● Követelmények a kapcsolóberendezések és egyéb reteszelő és automata berendezések vezérlésére, mérésére és védelmi funkcióira;

● Az elektromos alkatrészek típusa, specifikációja és mennyisége a kapcsolóberendezésben;

● Ha tálcás csatlakozásra van szükség a kapcsolóberendezések vagy a bejövő vonali szekrények között, meg kell adni az olyan specifikus adatokat, mint a busztálca névleges teherbírása, a tálca fesztávja és a talajtól való magasság;

● A különleges környezeti körülmények között használt kapcsolóberendezéseket megrendeléskor részletezni kell.

● Egyéb speciális követelmények.
