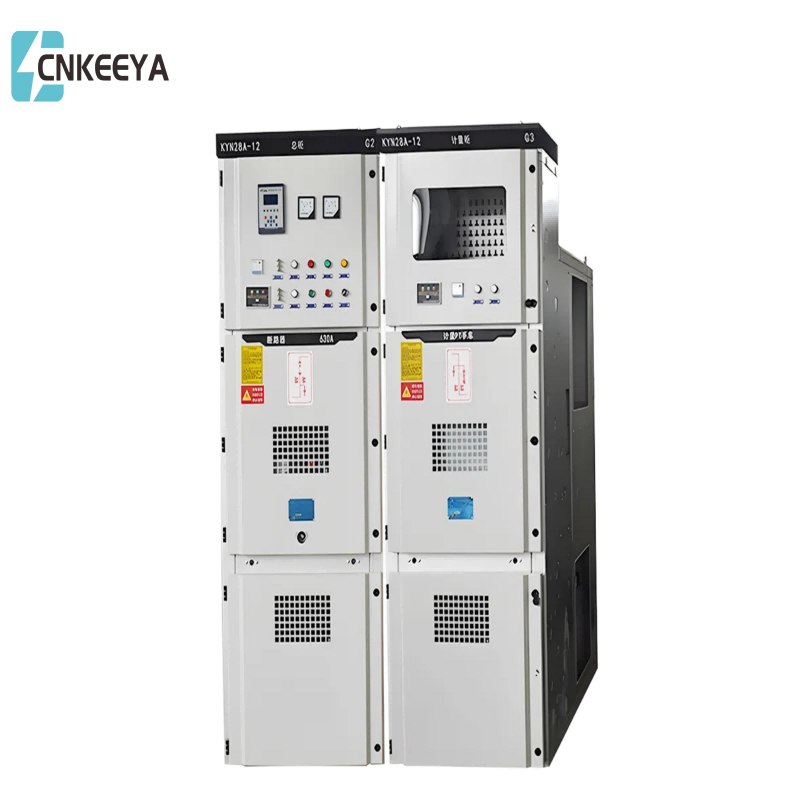

A Keeya, az elektromos ipar tekintélyes gyártója büszkén mutatja be a KYN28-24KV kapcsolóberendezést – egy kiváló minőségű megoldást az optimális áramelosztásra. Költséghatékonyság iránti elkötelezettségünk nyilvánvaló ezen kapcsolóberendezések versenyképes áraiban.
Gyártóként a Keeya előnyben részesíti a csúcsminőségű termékek alacsony áron történő szállítását, biztosítva, hogy ügyfeleink mind a minőség, mind a megfizethetőség előnyeit élvezzék. A KYN28-24KV kapcsolóberendezés bizonyítja elkötelezettségünket, hogy költséghatékony megoldásokat kínáljunk a teljesítmény kompromisszumok nélkül, így előnyben részesített választás azok számára, akik megbízható és pénztárcabarát kapcsolóberendezéseket keresnek különféle alkalmazásokhoz.
Ez a termék megfelel a következő szabványoknak: GB3906-20063.6-40.5KV AC fémbevonatú kapcsoló- és vezérlőberendezés*, GB/T11022 általános műszaki követelmények a nagyfeszültségű kapcsoló- és vezérlőberendezésekhez', IEC62271200 AC fémházas kapcsolóberendezés 1 feletti sebességgel és feszültséggel. 52 alatt”, DL/T404 „Műszaki feltételek beltéri AC nagyfeszültségű kapcsolóberendezésekhez”.
Páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés

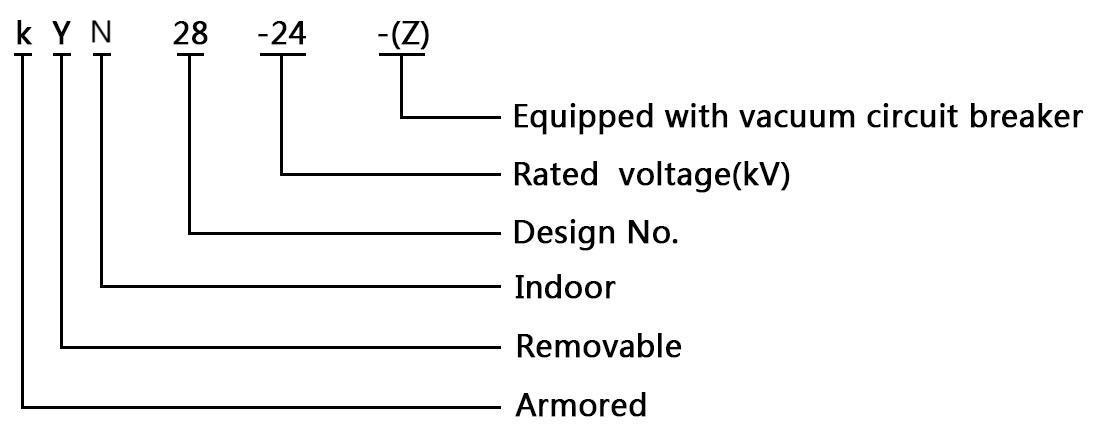

Modell és jelentés
Környezeti levegő hőmérséklet: maximum hőmérséklet 40℃, minimum hőmérséklet -15℃;
● Relatív páratartalom: napi átlag legfeljebb 95%, napi átlagos gőznyomás legfeljebb 2,2 kPa, havi átlag legfeljebb 90%, havi átlagos gőznyomás legfeljebb 1,8 kPa;
● Magasság: 1000 m és az alatt;
Földrengés intenzitása: legfeljebb 8 fok;
● A környező levegőnek mentesnek kell lennie korrozív vagy gyúlékony gázoktól, vízgőztől és egyéb nyilvánvaló szennyeződésektől;
● Nincs gyakori heves vibráció;
A GB3906 szabványban meghatározott normál környezeti feltételeket meghaladó használat esetén a felhasználónak és a gyártónak meg kell egyeznie.
Tétel |
Mértékegység |
Érték |
|
Névleges feszültség |
kV |
24 |
|
Névleges frekvencia |
Hz |
50 |
|
A megszakító névleges árama |
A |
630,1250,1600,2000,2500,3150,4000 |
|
Névleges kapcsolószekrény árama |
A |
630,1250,1600,2000,2500,3150,4000 |
|
Névleges dinamikus áram (4s) |
kA |
16,20,25,31.5,40,50 |
|
Névleges állandó áram (csúcs) |
kA |
40,50,63,80,100,125 |
|
Névleges rövidzárlati megszakítóáram |
kA |
16,20,25,31.5,40,50 |
|
Névleges rövidzárlat készítés jelenlegi |
kA |
40,50,63,80,100,125 |
|
1 perc teljesítményfrekvencia-ellenállási feszültség |
Pólus-pólus, pólus-föld |
kV |
65 |
Át szigetelő távolság |
kV |
79 |
|
Villám impulzus ellenállni feszültség (csúcs) |
Pólus-pólus, pólus-föld |
kV |
125 |
Át szigetelő távolság |
kV |
145 |
|
Védelmi szint |
IP4X számára burkolat, IP2X for szigetelő helyiség és megszakító helyiség nyitva |
Megjegyzés: a CT rövidzárlati kapacitását külön kell figyelembe venni.
KYN28-24
Páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés
A kapcsolóberendezés szerkezete (lásd 1. ábra).
Teljesen fém páncélozott, összeszerelt szerkezet, széles kombinációs megoldás.
● A szekrénytest importált alumínium és horganyzott vékony acéllemezből készül, amelyet MINGE szerszámgéppel dolgoztak fel, fejlett többélű hajtogatási technológiát alkalmazva, szegecsanyákkal és nagy szilárdságú csavarokkal összekötve, nagy pontossággal, könnyű, nagy szilárdságú és erős az alkatrészek sokoldalúsága.
● Felszerelhető VS1-24 sorozatú vagy importált VD4 sorozatú vákuum-megszakítóval, széleskörű alkalmazhatósággal, nagy megbízhatósággal és hosszú karbantartásmentes évekkel.
● A kézikocsi munka- és próbapozíciókkal van felszerelve, és minden pozíció pozícionáló és kijelző eszközökkel van felszerelve, ami biztonságos és megbízható.
● Mindenféle kézikocsi moduláris építőelemek szerint cserélhető, biztosítva, hogy az azonos specifikációjú kézikocsi szabadon cserélhető legyen, és a különböző specifikációjú kézikocsi soha ne lépjen be.
● Földkapcsoló telepítési mód
a.A szekrény középső részébe szerelve (elölre szerelt típus) a szekrény kétoldalas karbantartásának megkönnyítése érdekében.
b.A szekrény hátuljára szerelve (hátsó típus), hogy helyet takarítson meg a fal mellett.
● Áramváltó beépítési módja:
a. A kábelszoba elejére, a szekrény hátuljára telepítve.
b. A nagy hajlítólemez alján van felemelve.
● A kábelhelyiségben legfeljebb 9 egyeres kábel telepíthető.
● Minden nagynyomású helyiségben van egy nyomáscsökkentő csatorna a személyes biztonság érdekében.
● A rendkívül megbízható reteszelő berendezés teljes mértékben megfelel az „öt-megelőzés” biztonsági követelményeinek.
● A kézikocsit speciális teherautóval szállítjuk, amely könnyű és ß működés közben rugalmas.
● Az elülső és hátsó ajtók megfigyelőablakokkal vannak felszerelve, amelyek könnyen megfigyelhetik a beltéri alkatrészek működési állapotát.
KYN28-24
Páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés
KYN28-24
A. Busz szoba
B. Megszakítós kézikocsi szoba
C. Kábelszoba
D. Relé műszerterem
1. Tokozás
2. Fiókbusz
3. Busz persely
4. Fő busz
5. Rögzített érintkező
6. Fix kapcsolattartó doboz
7. Áramváltó
8. Föld kapcsoló
9. Kábel
10. Letartóztató
11. Főbusz földelése
12. Összeszerelt válaszfal
13. Elválasztó lemez (szelep)
14. Másodlagos csatlakozó
15. Megszakítós kézikocsi
16. Fűtőberendezés
17. Levehető típusú vízszintes válaszfal
18. Földkapcsoló működési mechanizmus
19. Alaplap
20. Nyomáscsökkentő készülék
21. Vezérlővezető horony
● Főáramköri megoldás rajzszáma, rendeltetési és egyvonalas rendszerrajz, névleges feszültség, névleges áram, névleges rövidzárlati megszakítóáram, elosztó helyiség elrendezése és kapcsolóberendezés elrendezése és konfigurációs rajza stb.
● A kapcsolóberendezés vezérlésére, mérésére és védelmi funkcióira vonatkozó követelmények, valamint egyéb reteszelő és automatikus készülékkövetelmények.
● A főbb elektromos alkatrészek modellje, specifikációja és mennyisége a kapcsolóberendezésekben.
● Ha tálcás csatlakozásra van szükség a kapcsolóberendezések vagy a bejövő vezetékek szekrényei között, akkor olyan speciális követelményeket kell biztosítani, mint a gyűjtőtálca névleges teherbírása, a tányér fesztávolsága és a talajtól való magasság.
● A különleges környezeti körülmények között használt kapcsolóberendezéseket megrendeléskor meg kell adni.
