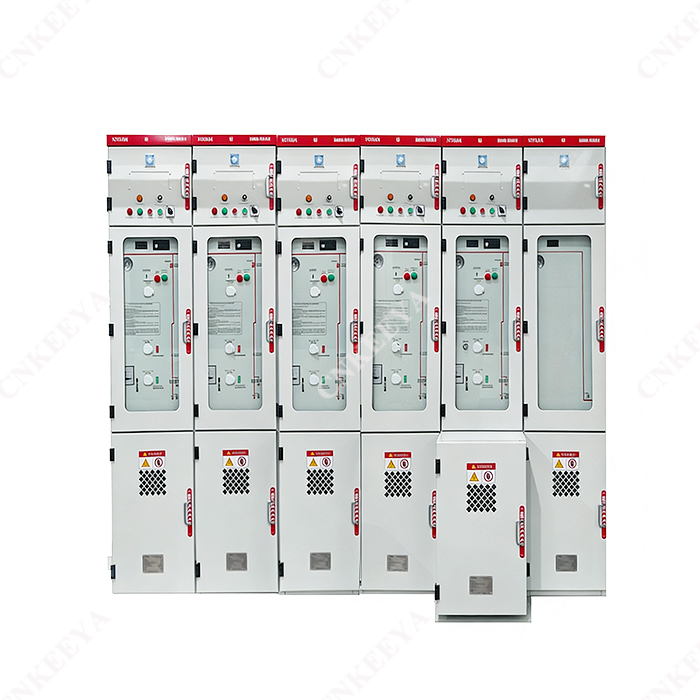

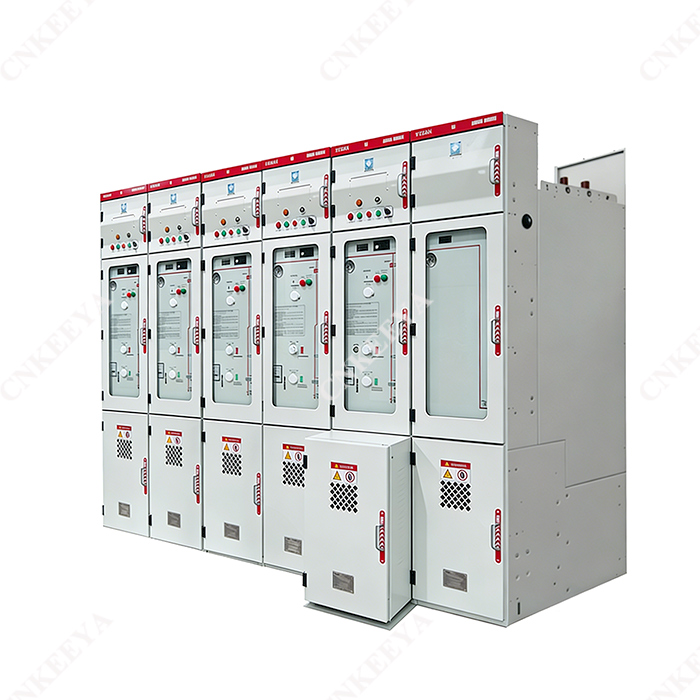

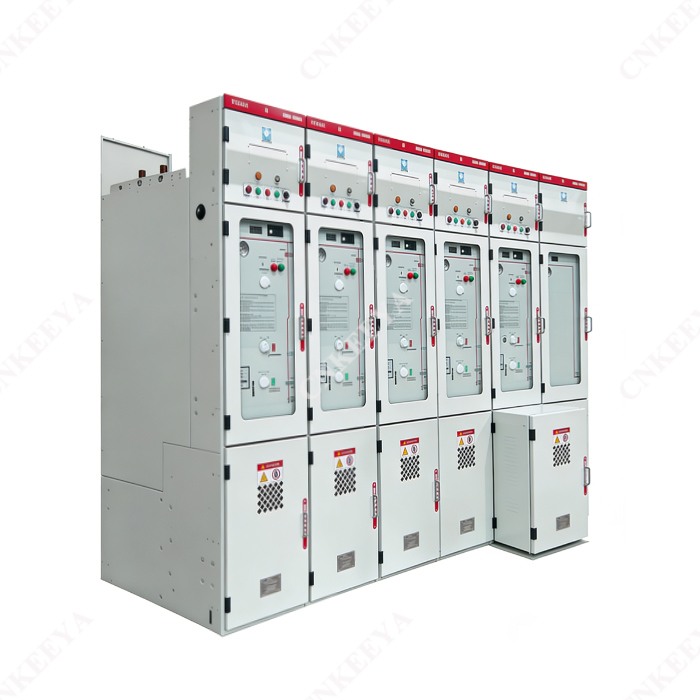

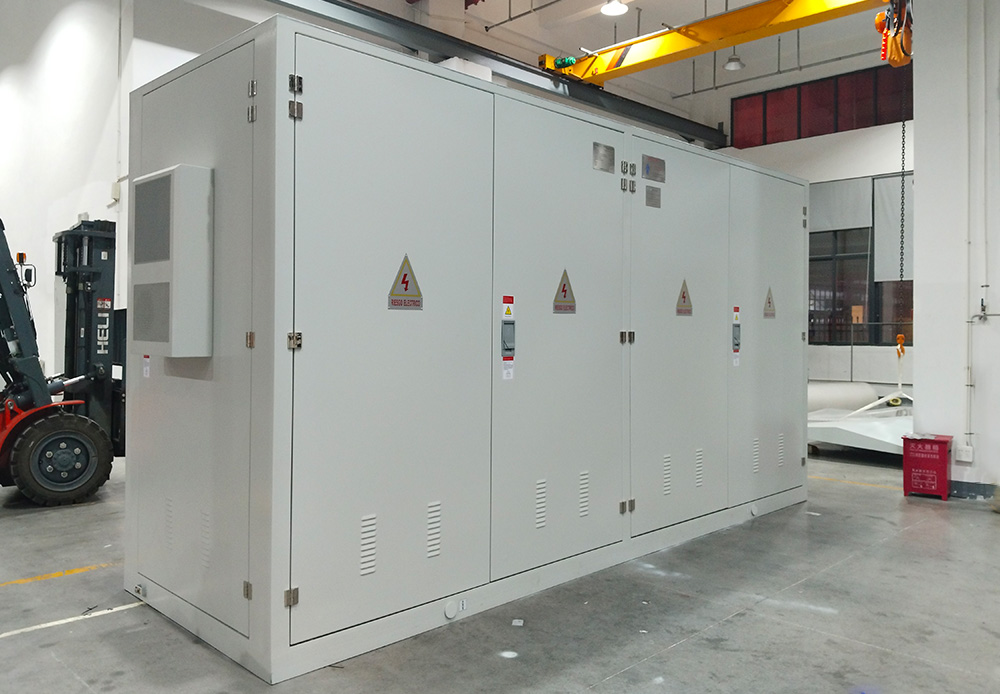

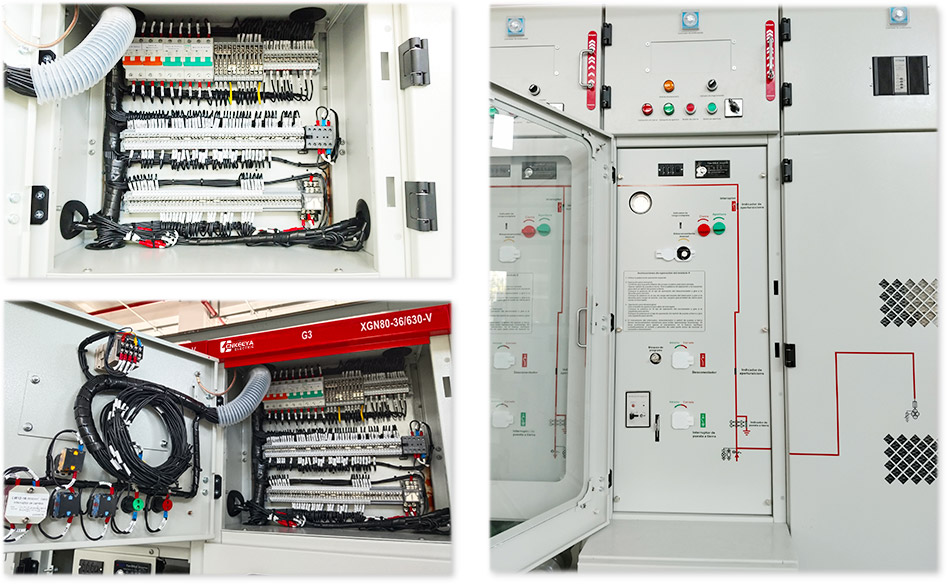

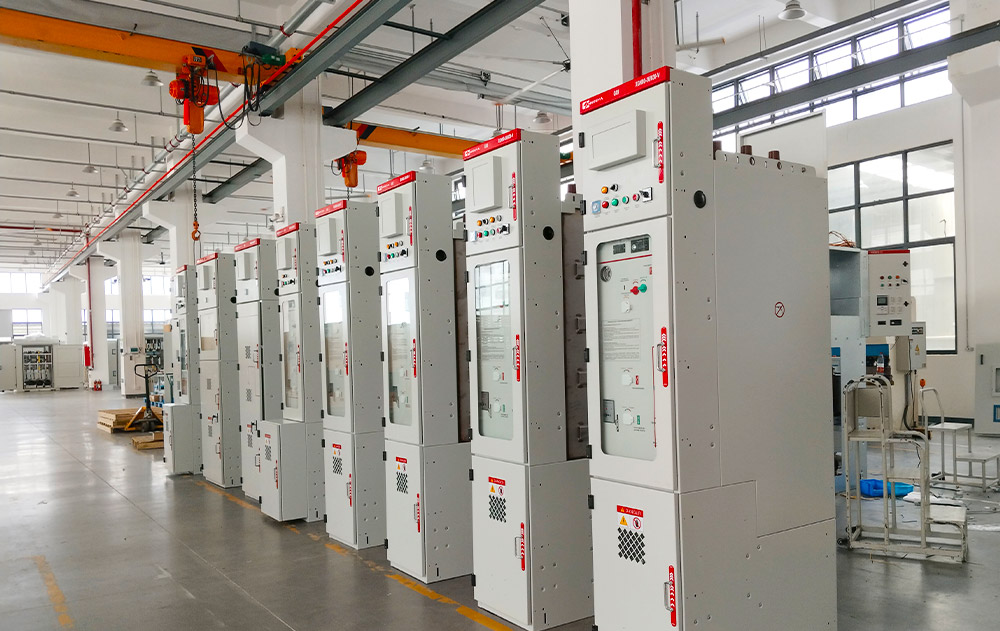

36kV AC fém zárt gyűrűs hálózati kapcsolóberendezés SF₆ gázszigetelt fémházas kapcsolóberendezés (GIS)

CNKEEYA, 36kV AC fém zárt gyűrűs hálózati kapcsolóberendezések Az SF₆ gázszigetelt fémházas kapcsolóberendezések (GIS) 36 kV-os AC fém zárt gyűrűs hálózati kapcsolóberendezéseket mutatnak be, amelyek a csúcstechnológiát költséghatékony megoldásokkal ötvözik. A kiváló minőségű termékek biztosítása iránti elkötelezettségünk párosul a versenyképes árak biztosítása iránti elkötelezettségünkkel. A CNKEEYA az Ön megbízható forrása a hatékony és alacsony költségű megoldásokhoz a teljesen zárt, teljesen szigetelt, gázzal töltött gyűrűs főegységek területén. Lépjen kapcsolatba velünk olyan csúcsminőségű termékekért, amelyek összhangban vannak az Ön költségvetési szempontjaival.

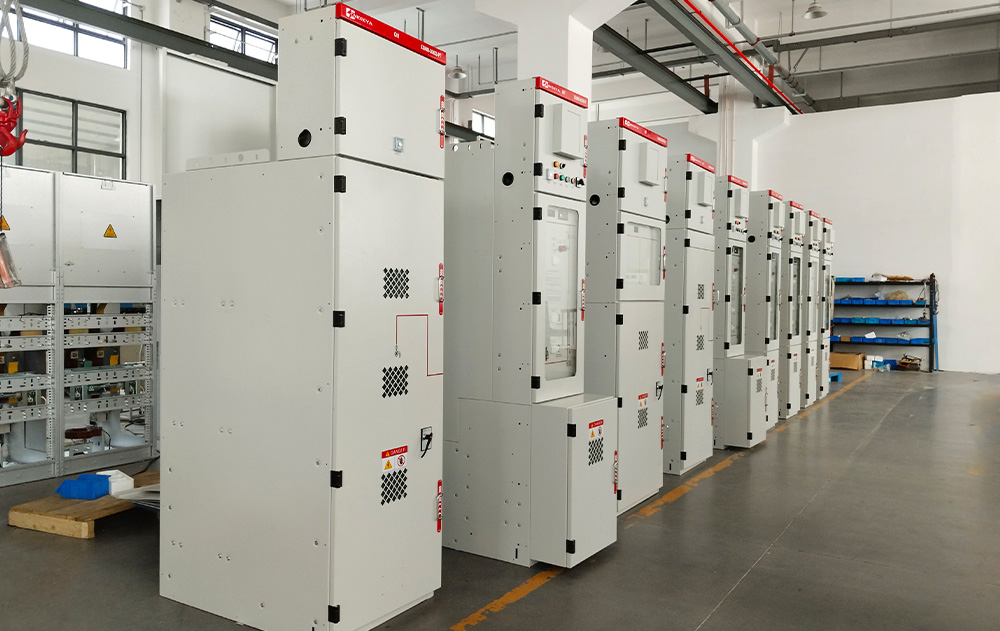

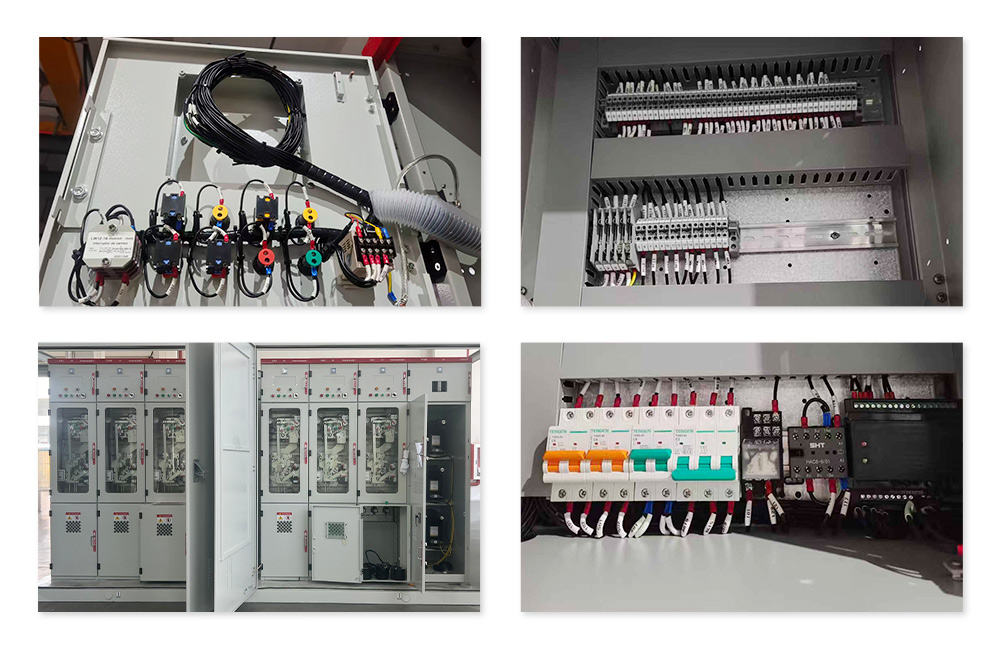

Az RM6-40.5 teljesen zárt, teljesen szigetelt gázkazettás gyűrűs főegység a cégünk által gyártott kapcsolóberendezések új generációja beltéri, 12-40,5 kV-os háromfázisú AC 5OHz-es berendezés komplett készleteként elektromos energia megújítására és elosztására. Főleg középfeszültségű villamosenergia-rendszerek, például különböző erőművek, villamosenergia-ipari üzemek, villamosenergia-hálózatok, villamosenergia-elosztók, villamosenergia-elosztók, villamosenergia-elosztók, villamosenergia-rendszerek, villamosenergia-átalakító és továbbítására használják. és kereskedelmi épületek vezérlésre, védelemre és felügyeletre. Megbízható teljesítmény, erős alkalmazkodóképesség és kis méret jellemzi.

Megfelelő szabványok

● GB 3906 Váltakozóáramú fémházas kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-ig terjedő névleges feszültségekhez

● DL/T 404 Beltéri AC nagyfeszültségű kapcsolókészülék panel

● IEC 62271-200:2003 AC fémházas kapcsoló- és vezérlőberendezések 1 kV feletti és 52 kV-ig terjedő névleges feszültségekhez

● 1016001/003-0000-00 Anyagbeszerzési szabvány a State Grid Corporation of China 12KV, 24kV 40,5kV nagyfeszültségű kapcsolóberendezésekhez 1016001/003-0000-00 Általános műszaki előírások

Szerviz állapot

● Környezeti hőmérséklet: a maximális hőmérséklet 40 ℃, a minimum hőmérséklet -25 ℃, és a 24 órán belül mért átlagérték nem haladja meg a 35 ℃-ot;

● Relatív páratartalom: a 24 órán belül mért relatív páratartalom átlagértéke nem haladhatja meg a 95%-ot, a havi relatív páratartalom átlagértéke pedig nem haladhatja meg a 90%-ot.

● Kondenzáció léphet fel, ha a hőmérséklet gyorsan változik magas páratartalom mellett. A 24 órán belül mért vízgőznyomás átlagértéke nem haladhatja meg a 2,2 kPa-t, a havi vízgőznyomás átlagértéke nem haladhatja meg az 1,8 kPa-t;

● Magasság: legfeljebb 1000 m;

● Szeizmikus intenzitás: legfeljebb 8 fok;

● A másodlagos rendszerben indukált elektromágneses interferencia amplitúdója nem haladhatja meg az 1,6 kV-ot;

● A környező levegőt nem szennyezi nyilvánvalóan por, füst, korrozív és éghető gázok, gőz vagy sóköd.

Megjegyzés: Ha a használati feltételek meghaladják a fenti rendelkezéseket, a megoldást a felhasználóval folytatott konzultáció során lehet meghatározni. RM6-40,5 RM6-40.5 Teljesen zárt, teljesen szigetelt gáztöltött gyűrűs főegység

Műszaki paraméter

RM6-40,5

RM6-40.5 Teljesen zárt, teljesen szigetelt gáztöltött gyűrűs főegység

Jegyzet:

1. A 40,5 kV/2000A névleges rövidzárlati megszakító áram 31,5 kA; A 12 kV/3150A névleges rövidzárlati megszakítóáram 31,5 kA;

2. Az áramváltó névleges maximális ellenállási áramának és névleges rövid idejű ellenállási áramának paramétereit külön kell értékelni;

3. Az áramköri ellenállás a buszcsatoló aljzat kimenő vonalától (beleértve a buszcsatolót) a kábel aljzat kimenő vonali oldaláig mért mért értékre vonatkozik (beleértve az árameszközt is). Ha a buszcsatolót és az áramforrást nem tartalmazza, a táblázatban szereplő értéket ki kell vonni 20-zal.

Kapcsolóberendezések vázlata és szerkezeti diagramja

1.Kis buszterem

2. Hangszerszoba

3. A fő busz gázzal töltött rekese

4. Állomás szakaszoló

5.Működési mechanizmus helyiség

6.Megszakító

7. Gázzal töltött rekesz a megszakítónak

8.Kábelszoba

9. Áramváltó

10.Kábel

11.CM-35 villámhárító

12. Nyomásmentesítő csatorna

13.Kábelcsatlakozó

14.Kábel aljzat

15. Tesztelje a csatlakozódugót

16.Teszt aljzat

17.Fiókbusz

18. Nyomáscsökkentő készülék

19.Főbusz

20.Busz csatlakozó aljzat

21.Buszcsatlakozó

Jegyzet:

a (szekrény szélessége): 600mm, 800mm;

b (szekrénymélység): 1420 mélység 12kV esetén; 1620 mélység 40,5 kV-hoz.
