Biztosíthat-e egy GGD alacsony feszültségű áramelosztó szekrény biztonságosabb és megbízhatóbb áramelosztást

Cikk összefoglaló: A GGD alacsony feszültségű áramelosztó szekrényegy rögzített kisfeszültségű elosztási megoldás, amelyet megbízható áramátalakításra, -elosztásra, -védelemre és -vezérlésre terveztek. Ez az útmutató ismerteti a működési elveket, az elektromos teljesítményt, az alkalmazásokat, a konfigurációs lehetőségeket, a telepítési feltételeket és a legfontosabb vásárlási szempontokat, és segít az elektromos mérnököknek, az EPC-vállalkozóknak, a forgalmazóknak és az ipari vásárlóknak a megfelelő megoldás kiválasztásában.

Tartalomjegyzék

1. Mi az a GGD alacsony feszültségű áramelosztó szekrény?

2. Miért válasszon GGD alacsony feszültségű áramelosztó szekrényt?

3. Melyek a legfontosabb műszaki paraméterek?

4. Hol használható a GGD szekrény?

5. Milyen tervezési jellemzők javítják a megbízhatóságot?

6. Hogyan válasszák ki a vevőknek a megfelelő GGD szekrényt?

7. GYIK a GGD alacsony feszültségű áramelosztó szekrényekről

8. Következtetés

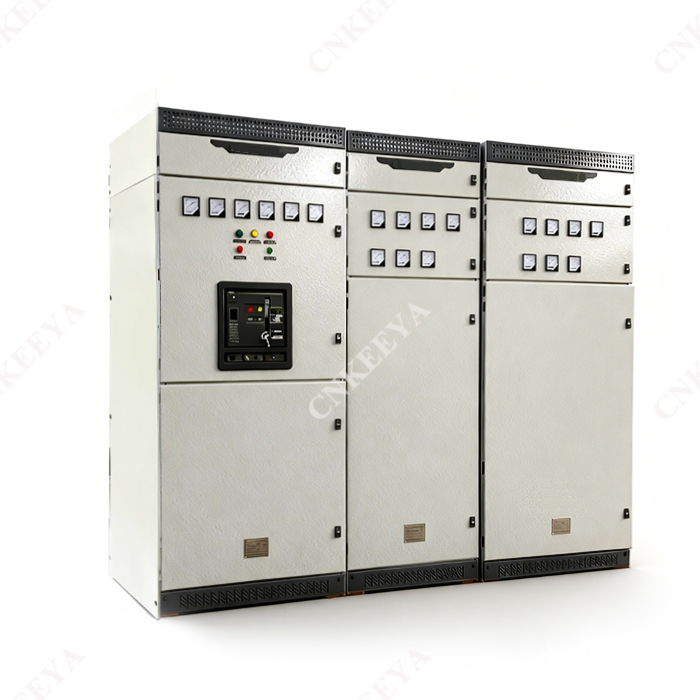

Mi az a GGD alacsony feszültségű áramelosztó szekrény?

Amikor elengedhetetlen a megbízható kisfeszültségű áramelosztás,CNKEEYAbiztosítja aGGD alacsony feszültségű áramelosztó szekrénygyakorlati megoldásként ipari és infrastrukturális elektromos rendszerekhez. A váltakozó áramú áramelosztásra, -átalakításra, -védelemre és -vezérlésre tervezett GGD-szekrény olyan alkalmazásokhoz alkalmas, mint az erőművek, alállomások, bányászati ​​​​vállalkozások és más nagy áramfelhasználók.

A CNKEEYA termékinformációi szerint a GGD AC kisfeszültségű szekrény 380 V névleges üzemi feszültségű és 3150 A névleges üzemi áramerősségű elosztórendszerekhez készült. Kialakítása a biztonságot, a gazdaságosságot, a megbízhatóságot, a praktikus elektromos konfigurációt és a kényelmes telepítést hangsúlyozza.

A szekrényben különböző elektromos alkatrészek és áramköri elrendezések helyezhetők el, így a mérnökök a terhelési követelményeknek megfelelően konfigurálhatják az elosztórendszert. Ez különösen hasznossá teszi a GGD kialakítását ott, ahol rögzített, robusztus és gazdaságos kisfeszültségű elosztási megoldásra van szükség.

A CNKEEYA azt is kijelenti, hogy a termék megfelel a vonatkozó kisfeszültségű kapcsolóberendezésekre vonatkozó szabványoknak, beleértve az IEC 439-et és a GB7251-et. A vásárlóknak mindazonáltal meg kell erősíteniük a legfrissebb szabványos kiadást és a projektspecifikus tanúsítási követelményeket a rendelés leadása előtt.

Miért válasszon GGD alacsony feszültségű áramelosztó szekrényt?

Az elosztószekrény több, mint egy fémház. Fontos interfészt képez a bejövő elektromos ellátás és az utánfutó terhelések között. A megfelelően megtervezett GGD szekrény segíthet az energiaelosztás megszervezésében, miközben védelmet és működési vezérlést biztosít.

1. Nagy áramelosztási képesség

A GGD sorozat különböző áramtartományokat fed le. A GGD3 konfiguráció például elérheti a 3150A névleges áramerősséget a gyártó közzétett specifikációi szerint. Ezáltal a sorozat alkalmas viszonylag nagy kapacitású kisfeszültségű elosztó alkalmazásokra.

2. Erős rövidzárlatállósági teljesítmény

Az elektromos elosztó berendezéseknek ki kell bírniuk a rendellenes működési feltételeket a rendszer integritásának veszélyeztetése nélkül. Modelltől függően a közzétett GGD specifikációk 15 kA és 50 kA közötti névleges rövidzárlati megszakítóáramokat és 30 kA és 105 kA közötti névleges csúcsállósági áramokat biztosítanak.

3. Rugalmas elektromos konfiguráció

A CNKEEYA közzétett információi 129 főáramköri megoldást és 298 specifikációt azonosítanak a GGD tartományban. Ez a széles körű konfigurációs lehetőség lehetővé teszi a szekrény adaptálását a különböző elosztási architektúrákhoz, terheléselrendezésekhez és projektkövetelményekhez.

4. Praktikus rögzített típusú konstrukció

A kihúzható kapcsolóberendezésekkel ellentétben a GGD koncepció rögzített beépítési szerkezetet használ. Ez egyértelmű megoldást jelenthet olyan projekteknél, ahol a funkcionális egységek gyakori kivonása és cseréje nem elsődleges követelmény.

5. Továbbfejlesztett gyűjtősín támogatás

A szekrény külön gyűjtősín bilincseket és szigetelő tartókat tartalmaz. A CNKEEYA a ZMJ kombinált buszbilincsét úgy írja le, hogy nagy szilárdságú, égésgátló PPO ötvözetből készült anyagot használ, míg a szigetelő alátét öntött hüvely típusú szerkezetet alkalmaz, amelyet a mechanikai szilárdság és a kúszóteljesítmény javítására terveztek.

Melyek a legfontosabb műszaki paraméterek?

A műszaki paramétereket mindig a tényleges elektromos tervezéshez kell igazítani, nem pedig kizárólag a szekrénymodell szerint kell kiválasztani. Az alábbi táblázat összefoglalja a GGD sorozat legfontosabb közzétett paramétereit.

Megjegyzés: Az értékek a CNKEEYA közzétett termékinformációin alapulnak. A végleges specifikációkat a kiválasztott konfigurációnak és a projekt követelményeinek megfelelően meg kell erősíteni a gyártóval.

A vásárlók számára a legfontosabb ellenőrizendő paraméterek a következők:

• Névleges üzemi feszültség és frekvencia
• Névleges áramerősség és várható terhelési igény
• Rövidzárlati megszakító képesség
• Rövid idejű és csúcsállóságú áram
• Gyűjtősín anyaga és konfigurációja
• Védelmi követelmények
• Szekrény méretei és beépítési helye
• Környezeti és magassági feltételek
• Szükséges elektromos alkatrészek és áramköri elrendezés
• Alkalmazandó szabványok és projekttanúsítványok

Hol használják a GGD szekrényt?

A GGD alacsony feszültségű áramelosztó szekrényt az áramelosztási környezetek széles körére tervezték. A nagy áramkapacitás, a fix felépítés, a rugalmas áramköri megoldások és a praktikus karbantartási jellemzők kombinációja több szektorban is alkalmassá teszi.

Erőművek és alállomások

Áramtermelő és alállomási környezetben kisfeszültségű elosztóberendezésekre van szükség az elektromos áram elosztásához a segédrendszerekhez, világítási áramkörökhöz, motorokhoz és egyéb terhelésekhez.

Ipari létesítmények

A gyártó üzemekben gyakran több elektromos terhelés működik egyszerre. Egy megfelelően konfigurált GGD szekrény meg tudja szervezni az áramelosztást a gyártóberendezések, a segédrendszerek, a világítás és az egyéb üzemi terhelések között.

Bányászati ​​projektek

A bányászati ​​műveletek jellemzően megbízható elektromos elosztást igényelnek a berendezésekhez és a támogató infrastruktúrához. A GGD terv akkor jöhet számításba, ha a rögzített kisfeszültségű elosztó architektúra megfelel a projekt elektromos követelményeinek és környezeti feltételeinek.

Kereskedelmi és infrastrukturális projektek

A nagy kereskedelmi épületek és infrastrukturális létesítmények központi kisfeszültség-elosztást igényelhetnek a világításhoz, a gépészeti berendezésekhez, a kiegészítő szolgáltatásokhoz és egyéb terhelésekhez. A szekrénykonfiguráció a projekt terhelésszámítási és védelmi koordinációs követelményei szerint választható ki.

Milyen tervezési jellemzők javítják a megbízhatóságot?

Az elektromos megbízhatóság a teljes rendszer kialakításától függ, de számos szekrényszintű funkció hozzájárulhat a megbízható működéshez.

• Rugalmas áramköri elrendezés:Több főáramköri megoldás támogatja a különböző elosztási konfigurációkat.
• Kiváló minőségű gyűjtősín támogatás:A speciális szigetelő szerkezetek javítják a mechanikai és elektromos stabilitást.
• Alkatrész rugalmassága:A szekrényben elhelyezhetők a frissített elektromos alkatrészek, amikor a kiválasztott kialakítás megköveteli.
• Termikus és dinamikus stabilitás:A közzétett specifikációk rövid idejű és csúcsállósági értékeket tartalmaznak a különböző modellekhez.
• Hozzáférhető dokumentáció:A mellékelt dokumentáció tartalmazhat elektromos rajzokat, kézikönyveket, gyári vizsgálati jelentéseket, tanúsítványokat, csomagolási listákat és meghatározott tartozékokat.

A CNKEEYA közzétett termékadatai azt is jelzik, hogy a szekrény többféle gyűjtősín-elrendezéssel is szállítható. Az 1500A és az alatti névleges áramok esetén alumínium sínek használhatók a közzétett terv szerint, míg a nagyobb áramerősségű konfigurációk kettős réz gyűjtősíneket használnak. A gyártóval a személyre szabott rézsín-elrendezéseket is meg lehet beszélni.

Hogyan válasszák ki a vásárlók a megfelelő GGD szekrényt?

A GGD szekrény kiválasztását az elektromos rendszerrel kell kezdeni, nem pedig egyszerűen a kívánt szekrénymérettel. A professzionális beszerzési folyamat során a következő lépéseket kell figyelembe venni.

1. Számítsa ki a várható terhelést:Határozza meg a csatlakoztatott terhelést, a terhelést, a motor indítási jellemzőit és a jövőbeni bővítési követelményeket.
2. Határozza meg a névleges áramot:Válasszon olyan szekrénykonfigurációt, amely megfelelő áramkapacitást biztosít anélkül, hogy szükségtelen túlméretezést okozna.
3. Ellenőrizze a hibaszinteket:Erősítse meg a várható rövidzárlati áramot a telepítési helyen, és hasonlítsa össze a szekrény ellenálló- és megszakítási képességével.
4. Határozza meg az áramkör elrendezését:Azonosítsa a bejövő adagolókat, a kimenő adagolókat, az adagolást, a védelmet, a vezérlést és a segédáramköröket.
5. Erősítse meg a telepítési feltételeket:Ellenőrizze a környezeti hőmérsékletet, a tengerszint feletti magasságot, a páratartalmat, a vibrációt, a korróziónak való kitettséget és a telepítés dőlésszögét.
6. Méretek áttekintése:Győződjön meg arról, hogy a kiválasztott szekrény illeszkedik az elektromos helyiséghez, és elegendő hozzáférést biztosít a telepítéshez, üzemeltetéshez és karbantartáshoz.
7. Erősítse meg a dokumentációt:A végső beszerzés előtt kérjen rajzokat, vizsgálati jelentéseket, tanúsítványokat, kézikönyveket és egyéb projektspecifikus dokumentumokat.

Szabványos alkalmazások esetén egy kínai gyártó, például a CNKEEYA személyre szabott elektromos konfigurációkat is megbeszélhet a vásárlókkal. Ez különösen hasznos az EPC-projekteknél és az ipari létesítményeknél, ahol a szekrénynek integrálnia kell a meglévő transzformátorokkal, védelmi rendszerekkel, kábelekkel és a későbbi berendezésekkel.

GYIK a GGD alacsony feszültségű áramelosztó szekrényekről

Mit jelent a GGD kisfeszültségű elosztószekrényben?

A GGD azonosítja a fix kisfeszültségű elosztószekrény típusát, amelyet váltakozó áramú áramelosztásra, átalakításra, védelemre és vezérlésre terveztek. A pontos konfiguráció és az elektromos alkatrészek a kiválasztott modelltől és a projekt követelményeitől függenek.

Mekkora a CNKEEYA GGD szekrény maximális névleges árama?

A CNKEEYA közzétett specifikációi szerint a GGD sorozat elérheti a 3150A névleges áramerősséget. A megfelelő névleges értéket a tényleges terhelésnek és a rendszer kialakításának megfelelően kell kiválasztani.

Hol telepíthető GGD kisfeszültségű áramelosztó szekrény?

A közzétett alkalmazási kör magában foglalja az erőműveket, alállomásokat, bányászati ​​vállalkozásokat és más áramfelhasználókat. Gondosan ellenőrizni kell a telepítési feltételeket, különösen a környezeti hőmérsékletet, magasságot, páratartalmat, vibrációt, ütést és korrozív körülményeket.

Testreszabható a GGD szekrény?

Igen. Az elektromos alkatrészek kiválasztását, a gyűjtősín elrendezését, az áramköri megoldásokat és az egyéb projektkövetelményeket meg lehet beszélni a gyártóval. A vevőknek részletes egysoros diagramot és műszaki leírást kell benyújtaniuk a projekt árajánlat kérésekor.

Milyen dokumentumokat szállítanak általában a szekrényhez?

A CNKEEYA kijelenti, hogy a szállított csomag tartalmazhat csomagolási listát, terméktanúsítványt, felhasználói kézikönyvet, gyári vizsgálati jelentést, kapcsolódó elektromos rajzokat, szekrénykulcsokat, kezelő fogantyúkat és a szerződésben meghatározott pótalkatrészeket.

Következtetés

A jól megtervezett GGD alacsony feszültségű áramelosztó szekrény praktikus alapot nyújthat a megbízható alacsony feszültségű elektromos elosztáshoz. A 3150 A-t elérő névleges áramerősségekkel, több főáramköri megoldással, robusztus gyűjtősín-támogatással, valamint ipari és infrastrukturális projekteken keresztüli alkalmazásokkal a GGD sorozat az elosztási követelmények széles skáláját képes kielégíteni. Projektspecifikus konfigurációk, műszaki adatok, árképzés vagy kínai gyári beszerzési támogatás eseténlépjen kapcsolatba velünka CNKEEYA-nál, hogy megvitassák elektromos elosztási követelményeit, és megfelelő megoldást találjanak.
