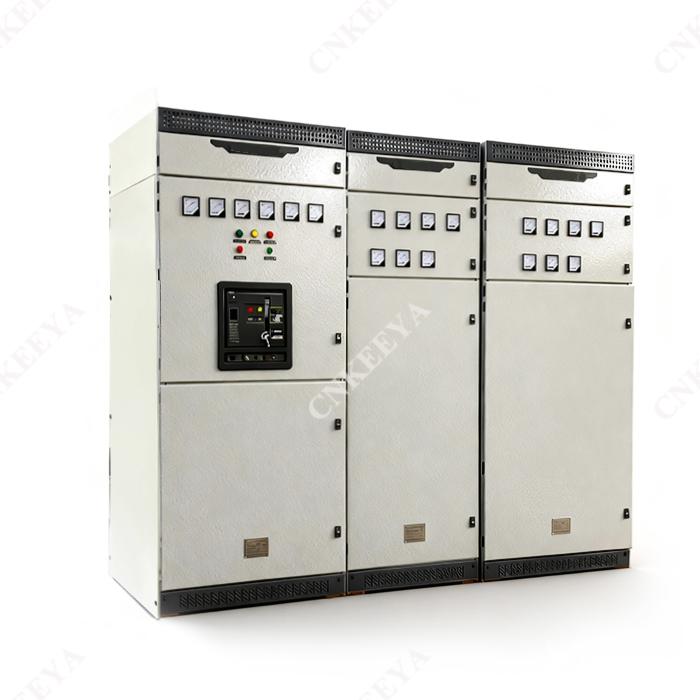

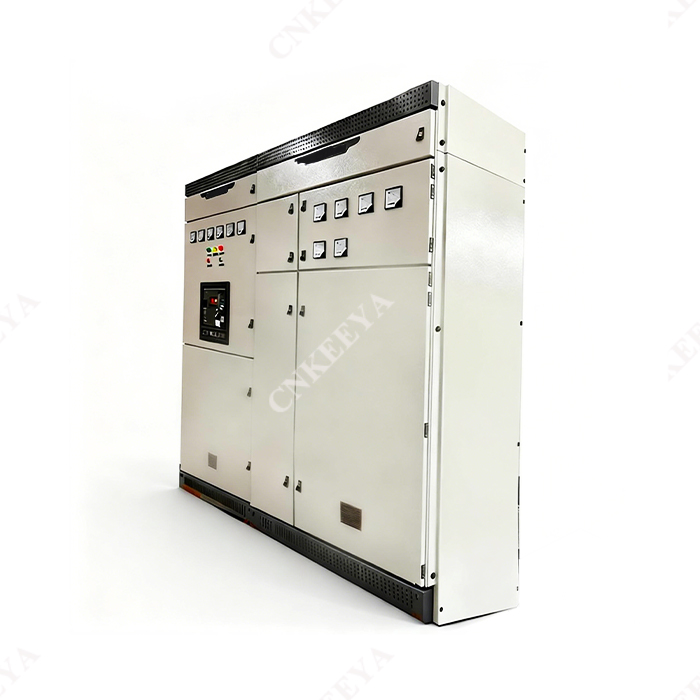

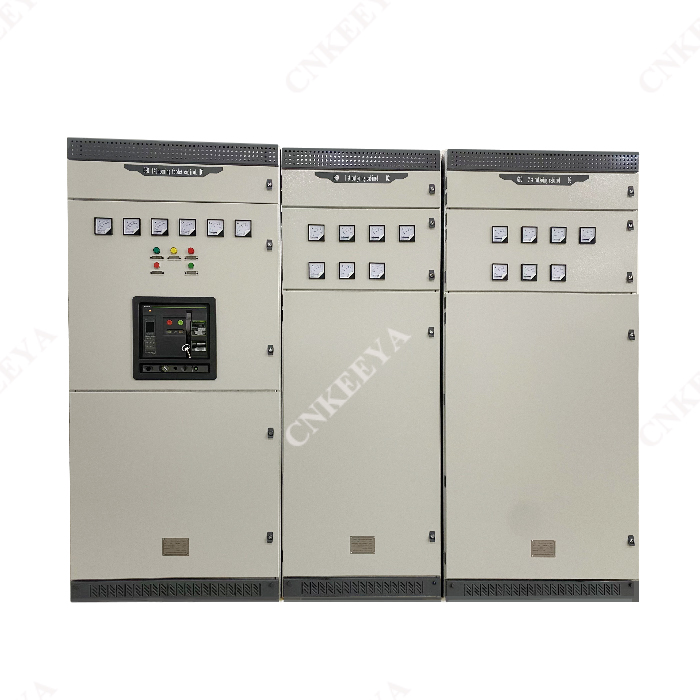

GGD alacsony feszültségű áramelosztó szekrény

A pontosságra és megbízhatóságra tervezett GGD alacsony feszültségű áramelosztó szekrény az áramelosztó rendszerek sarokköveként szolgál, bizonyítva a CNKEEYA elkötelezettségét az ipari szabványok teljesítése és túlteljesítése iránt. Megbízható partnerként a CNKEEYA AC alacsony feszültségű áramelosztó szekrényei megbízható és hatékony megoldást kínálnak különféle alkalmazásokhoz, hozzájárulva az elektromos infrastruktúra robusztusságához.

A GGD AC kisfeszültségű áramelosztó szekrény alkalmas erőművek, alállomások, bányászati ​​vállalkozások és más áramfelhasználók számára, amelyek AC 50H, névleges üzemi feszültsége 380V és névleges üzemi árama 3150A az elosztórendszerben. Áramátalakításra, áramelosztásra és teljesítmény-, világítás- és elosztóberendezések vezérlésére használják.

A GGD AC kisfeszültségű áramelosztó szekrény az Energiaügyi Minisztérium felettes hatóságai, valamint az áramfelhasználók és a tervezési osztályok követelményei szerint készült. A biztonságon, a gazdaságosságon, a racionalitáson és a megbízhatóságon alapul elve alapján tervezett új kisfeszültségű elosztó szekrény. A termék jellemzői a nagy szakítóképesség, a jó dinamikai és hőstabilitás, a rugalmas elektromos megoldások, a kényelmes kombináció, a különféle sorozatok, az erős praktikum, az újszerű szerkezet és a magas védelmi szint. Frissített termékként használható kisfeszültségű kapcsolóberendezésekhez.

A GGD AC alacsony feszültségű tápelosztó szekrény megfelel az olyan szabványoknak, mint az IEC439 "Kisfeszültségű kapcsoló- és vezérlőberendezések" és a GB7251 "Kisfeszültségű kapcsolóberendezések".

Szerviz állapot

● A környezeti levegő hőmérséklete nem lehet magasabb, mint +40 ℃, nem lehet alacsonyabb, mint -5 ℃, és az átlaghőmérséklet 24 órán belül nem lehet magasabb, mint +35 ℃;

● Beltéri telepítés és használat esetén a felhasználási hely magassága nem haladhatja meg a 2000 m-t;

● A környező levegő relatív páratartalma nem haladja meg az 50%-ot, ha a maximális hőmérséklet +40 ℃, és alacsonyabb hőmérsékleten nagyobb relatív hőmérsékletet kell megengedni (pl.: 90% +20 ℃-nál), figyelembe véve a hőmérséklet-változások lehetőségét, alkalmanként páralecsapódást okoz;

● A berendezés felszerelésekor a függőleges síkhoz viszonyított dőlésszög nem haladhatja meg az 5°-ot;

● A berendezést olyan helyre kell telepíteni, ahol nincs erős vibráció, ütés és korrózió;

● Ha a felhasználónak különleges igényei vannak, akkor ez a gyártóval folytatott konzultáció révén megoldható.

Elektromos teljesítmény

Alapvető elektromos paraméterek

GGD AC alacsony feszültségű áramelosztó szekrény

Főáramköri megoldás

A GGD szekrény főáramkörében 129 megoldás található, összesen 298 specifikációval (nem számítva a segédáramkör funkcióváltozásaiból és a vezérlőfeszültség változásaiból származó megoldásokat és specifikációkat).

Ahol a GGD1 49-es típusú megoldások 123 specifikációval állnak rendelkezésre

A GGD2 típusú 53 megoldások 107 specifikációval állnak rendelkezésre

A GGD3 típusú 27 megoldások 68 specifikációval állnak rendelkezésre

A főáramköri megoldást a tervezői és felhasználói osztályok többségének kikérésével választják ki, és hozzáadásra került az erőmű által igényelt megoldás. A névleges áram 3150A-ig, alkalmas 2000kVA és az alatti elosztó transzformátorok kiválasztására. Ezenkívül a GGJ1 és GGJ2 kondenzátor kompenzációs szekrényeket úgy tervezték, hogy megfeleljenek a meddőteljesítmény-kompenzáció igényeinek, összesen 4 főáramköri megoldással és 12 specifikációval.

Segédköri megoldás

A segédáramkör kialakítása két részből áll: az áramellátási tervből és az erőműből. A GGD szekrényben elegendő hely van a másodlagos alkatrészek beszereléséhez. Ugyanakkor egy speciális LMZ3D áramváltót fejlesztettek ki, hogy megfeleljen az erőművek és a speciális felhasználók igényeinek, amikor a csatolt relévédelem szükséges.

Fő busz

Figyelembe véve az árarányt és a réz alumíniummal való helyettesítésének megvalósíthatóságát, egyetlen alumínium busz használható, ha a névleges áramerősség 1500 A vagy annál kisebb, és kettős réz busz használható, ha a névleges áram nagyobb, mint 1500 A. A gyártó prototípusokat állít elő, és „átmegy” a típusteszten a jelen előírás szerint. Természetesen a gyártó az alumínium buszt is lecserélheti a felhasználók által igényelt áramterhelhetőségű réz busszal. A buszok átfedő felületeit ónozással kezelik.

Elektromos alkatrészek kiválasztása

(1) A GGD szekrény elsősorban a Kínában tömegesen gyártható fejlettebb elektromos alkatrészeket alkalmazza. Ugyanakkor megőrzi a régi termékek néhány jellemzőjét is, mint például a DZ10D, DZ20 stb., azzal az előfeltétellel, hogy teljes mértékben mérlegeli a megvalósíthatóságot a gazdasági és ésszerű elvek szerint. Az elavult termékeket már nem használják.

(2) A HD13BX és HS13BX forgókés kapcsoló egy speciális alkatrész, amelyet a GGD szekrény egyedi szerkezetének igényeinek kielégítésére terveztek. Megváltoztatja a mechanizmus működési módját, és megőrzi a régi termék előnyeit. Ez egy praktikus új típusú elektromos alkatrészek.

(3) A tervezési osztály a felhasználók igényei szerint választja ki a jobb teljesítményű és fejlettebb technológiájú új elektromos alkatrészeket, mivel a GGD szekrény jó telepítési rugalmassággal rendelkezik, és általában nem okoz gyártási és telepítési nehézségeket a frissített elektromos alkatrészeket.

(4) A főáramkör dinamikus stabilitásának további javítása érdekében ZMJ típusú kombinált buszbilincset és szigetelő tartót terveztek a GGD szekrényhez. A buszbilincs nagy szilárdságú, néválló PPO ötvözet anyagból készül, nagy szigetelési szilárdsággal, jó önkioltó teljesítménnyel és egyedi szerkezettel. Könnyen kombinálható egyetlen buszbilincssé vagy dupla buszbilincssé az építőelem beállításával. A szigetelő támaszték alacsony költségű és nagy szilárdságú karmantyús öntött szerkezet, amely megoldja a régi termékek elégtelen kúszási távolságának hibáját.

Forma és beépítési méretek

Komplett termékkészlet

Cégünk a szállítás során az alábbi dokumentumokat és mellékleteket biztosítja:

● Csomagolási lista

● Terméktanúsítás

● Felhasználói kézikönyv

● Gyári tesztjelentés

● Kapcsolódó elektromos rajzok

● Kulcsok a szekrényajtóhoz, kezelő fogantyúk és a szerződésben meghatározott pótalkatrészek.
