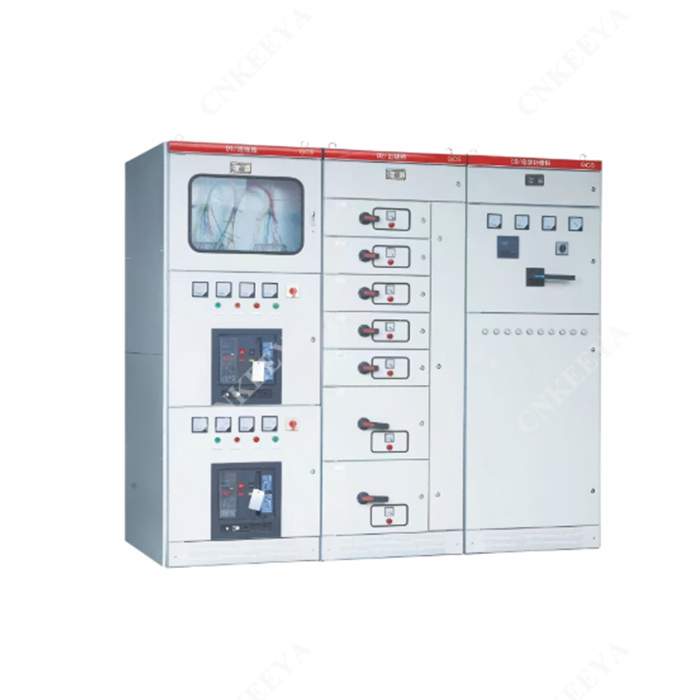

GCS alacsony feszültségű kivonható kapcsolóberendezés
  • GCS alacsony feszültségű kivonható kapcsolóberendezés GCS alacsony feszültségű kivonható kapcsolóberendezés

GCS alacsony feszültségű kivonható kapcsolóberendezés

Az elektromos eloszlás területén a kínai székhelyű Cnkeeya átveszi a vezetést a GCS alacsony feszültségű kivonható kapcsolóberendezéssel, testreszabott és tartós megoldásokat kínálva. Keeya elkötelezettsége a konkrét ügyfelek igényeinek kielégítése iránt nyilvánvaló a GCS sorozat testreszabott kialakításában, biztosítva a kompatibilitást a különféle követelményekkel. A tartós felépítésükről és a hosszú élettartamról híres, ezek a kapcsolóberendezések javítják az alacsony feszültségű rendszerek megbízhatóságát.

Modell: GCS

Kérdés küldése

termékleírás

GCS alacsony feszültségű kivonható kapcsolóberendezés

A Cnkeeya, a kitűnő gyár és a megbízható szállító büszke arra, hogy a legfontosabb GCS alacsony feszültségű kivonható kapcsolóberendezések gyártása. Az innováció és a precíziós tervezés iránti elkötelezettséggel gyárunk kitűnően kidolgozza ezeket a fejlett kapcsolókészülék -megoldásokat, amelyek célja a különféle iparágak változó igényeinek kielégítése. Dedikált beszállítókként a Cnkeeya a minőséget és az ipari előírások betartását prioritást élvezi, és a legmodernebb GCS kapcsolóberendezéseket kínálja, amelyek biztosítják a hatékony energiaelosztást és az irányítást. Az új GCS alacsony feszültségű kivonható kapcsolóberendezésünkkel a Keeya továbbra is meghatározza a megbízhatóság, a biztonság és a modern technológia referenciaértékét. Válassza a Cnkeeya -t a SwitchGear Solutions legújabb szállítójaként, és tapasztalja meg a megbízható és fejlett elektromos elosztó rendszerek jövőjét.

Fő alkalmazás

A GCS-eszköz alkalmas energiaelosztó rendszerre az erőmű, kőolaj, vegyi, kohászat textil, sokemeletes épületben és más iparágakban. Három fázisú AC 50 (60) Hz alacsony feszültségű elosztóeszköz-készlet, 380 V (400 V), (600 V) névleges működési feszültséggel és névleges árammal


Ez a sorozat alacsony feszültségű kivonható kapcsolóberendezés egy kombinált szekrénytípus, amelyet gyár (FBA) összeállít, standard modulokkal.

Ez a sorozat, az alacsony feszültségű kivonható kapcsolóberendezések erőművek, alállomások, petrolkémiai ipar, kohászat, acélgörbítés, szállítás, energia, könnyű ipar, textil és egyéb ipari vállalkozások, valamint lakóövezetek, nagyemeletes épületek és más helyekhez, valamint az AC 50-60Hz-es energiarendszerrel rendelkező, az AC 50-60Hz-es energiarendszerrel rendelkező, az AC 50-60Hz-es energiarendszerrel rendelkező lakóépületekhez.

Az eszköz megfelel a GB 7251.1 alacsony feszültségű kapcsolóberendezéseknek és a vezérlő fogaskerekeknek az 1. részben: Típus-tesztelt és részben tesztelt szerelvények és nemzeti szakmai szabványok, valamint az IEC 439-1 nemzetközi szabvány.


Teljesítményindex

Az eszköz kialakítása megfelel a következő szabványoknak:

● IEC439-1 Alacsony feszültségű kapcsolóberendezés és vezérlő fogaskerék-szerelvények 1. rész: Típus-tesztelt és részlegesen tesztelt szerelvények

● GB 7251 Alacsony feszültségű kapcsolóberendezés és vezérlő fogaskerék-szerelvények 5. rész A közönség eloszlásához a nyilvános hálózatokban

● ZBK 36001 alacsony feszültségű kivonható kapcsolóberendezés


Alapvető műszaki paraméter

(V) A főáramkör névleges feszültsége

AC380 (400), (660)

(V) A kiegészítő áramkör névleges feszültsége

AC220, 380 (400); DC110, 220

(Hz) névleges frekvencia

50 (60)

(V) névleges szigetelési feszültség

660 (1000)

A) névleges áram

Vízszintes busz

≤4000

(MCC) Függőleges busz

1000

(ka, 1 s) besorolva Rövid idő ellenáll a buszáramnak

50,80

(KA/0,1S) A besorolási csúcsok ellenállnak a busz áramának

105,176

(V/1 perc) erő frekvencia tesztfeszültség

Főáramkör

2500

Kisegítő áramkör

1760

Busz

3 fázisú vezetékes rendszer

A.B.C.PE.N

3 5. fázisú huzalrendszer

A.B.C.PE.N

Védelmi szint

P30.IP40


Eszköz funkció

● Az adapter hőkapacitásának lmprovingja, és jelentősen csökkenti a további hőmérséklet -emelkedést, amelyet az adapter hőmérsékleti emelkedése okoz a csatlakozókhoz, a kábelnaplókhoz és a távtartókhoz.

● A funkcionális egységek és a rekeszek közötti elválasztás egyértelmű és megbízható, és az egyik egység meghibásodása nem befolyásolja más egységek munkáját, hogy minimalizálja a kudarcot.

● A buszrúd vízszintes elrendezése miatt az eszköz jó dinamikus és hőstabilitási stabilitást mutat, és ellenáll a 80/176a rövidzárlati áramnak.

● Az áramkörök száma egyetlen MCC SwitchGear-ban akár 22-nél is, ami teljes mértékben figyelembe veszi a nagy egységek energiatermelésének, a petrolkémiai rendszereknek és más iparágaknak az automatizált motorcsoportok számára.

● Az eszköz és a külső kábel közötti kapcsolat befejeződött a kábelbemutatóban, és a kábelek be- és lefelé és kiléphetők. Az áramtranszformát a kábel rekeszbe kell felszerelni, hogy megkönnyítsék a telepítést és a karbantartást.

● Ugyanaz az energiaelosztó rendszer korlátozhatja a rövidzárlati áramot az áramkorlátozó reaktorok illesztésével, a buszfeszültség stabilizálásával egy bizonyos értéken, és részben csökkentheti az összetevők rövidzárlati szilárdsági követelményeit.

● A fiókos egységnek elegendő számú másodlagos csatlakozója van (32 pár 1 és annál magasabb, 20 pár 1/2 egységhez), ami megfelel a számítógépes interfészek és az automatikus vezérlőáramkörök számának követelményeinek.


Kisegítő áramkör

A kiegészítő áramkör-diagram megtervezése megfelel a „hőtermesztők számára a kiegészítő energia megtervezésére szolgáló műszaki előírásoknak” és más releváns tervezési műszaki előírásoknak. A kiegészítő áramköri megoldást a fő áramköri oldatok szerint tervezték, amely a tápegység, az adagoló (PC) és a motoros adagoló (MCC) funkcionális egységeit tartalmazza a működési vezérléshez.


Telepítési diagram

Univerzális kabinet kód

A

B

C

D

Jegyzet

GCS-TG1010-4

1000

1000

850

956

Összekötő szekrény

GCS-TG0810-4

800

1000

650

956

Fogadó szekrény

GCS-TG0808-4

800

800

650

756

Fogadó szekrény

GCS-TG0608-4

600

800

450

756

Fogadó szekrény


2. ábra PC szekrény telepítési diagramja

Univerzális kabinet kód

A

B

C

D

E

FXG

GCS-TG1010-2

1000

1000

850

956

1000

400 × 400

GCS-TG0810-2

800

1000

650

956

800

200 × 400

GCS-TG1008-2

1000

800

850

756

1000

400 × 400

GCS-TG0808-2

800

800

650

756

800

200 × 400

3 MCC szekrény telepítési diagramja

Univerzális kabinet kód

A

B

C

D

E

FXG

GCS-TG1006-1

1000

600

850

556

60

400 × 350

GCS-TG0806-1

800

600

650

556

160

200 × 350


Megrendelési utasítás

A megrendelési szerződés a következő tartalmat tartalmazza:

● A termék teljes modellje tartalmazza a fő áramköri megoldás számát és kiegészítő áramköri megoldás száma

● A fő áramköri rendszer kombinált szekvencia -diagramja

● Kiegészítő áramkör vázlatos diagramja

● A kabinet alkatrészeinek listája

● Feszültség, áram, idő és egyéb beállítási paraméterek az áramkörben

● Egyéb speciális követelmények, amelyek nem állnak össze a termék normál használatával
