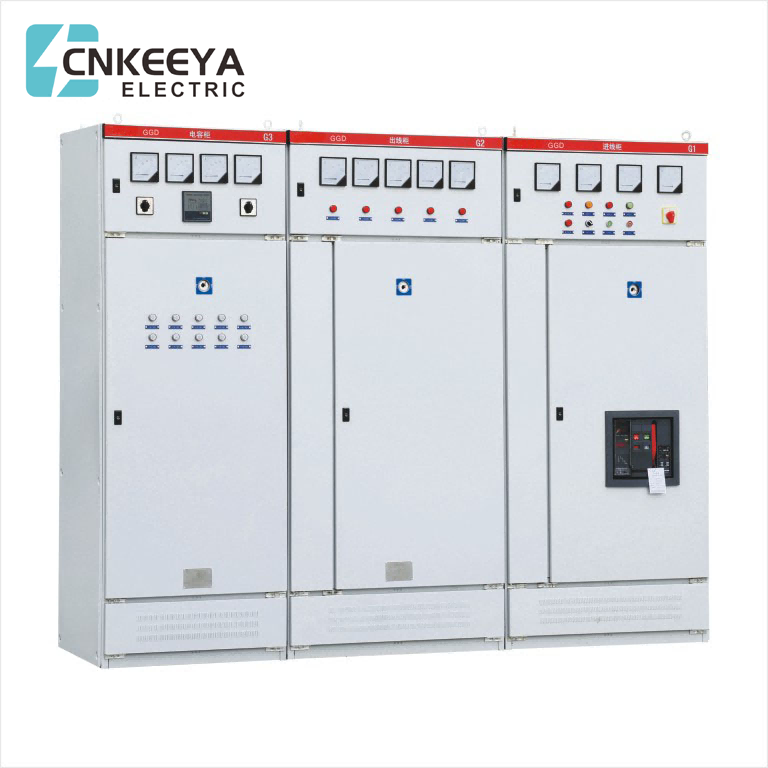

GGD AC alacsony feszültségű energiaelosztó szekrény

A pontosságra és a megbízhatóságra tervezett GGD AC alacsony feszültségű energiaelosztó szekrény sarokkövként szolgál az energiaelosztó rendszerekben, megmutatja a Cnkeeya házának elkötelezettségét az ipari szabványok teljesítése és túllépése iránt. A terepen megbízható partnerként a Cnkeeya AC alacsony feszültségű energiaelosztó szekrényei megbízható és hatékony megoldást kínálnak a különféle alkalmazásokhoz, hozzájárulva az elektromos infrastruktúra robusztusságához.

A GGD AC alacsony feszültségű energiaelosztó kabinet alkalmas erőművekhez, alállomásokhoz, bányászati vállalkozásokhoz és más AC 50H -val rendelkező energiafelhasználókhoz, 380 V -os névleges működési feszültséghez, és az elosztó rendszerben a 3150A névleges működési áramhoz. Az energiaátalakításhoz, az energia, a világítás és az elosztó berendezések ellenőrzéséhez és irányításához használják.

A GGD AC alacsony feszültségű energiaelosztó kabinetét az Energiaügyi Minisztérium, valamint az energiafelhasználók és a tervezési osztályok kiemelkedő hatóságainak követelményeivel összhangban tervezték. A biztonságon, a gazdaságon, az ésszerűségen és a megbízhatóságon alapul Egy új, alacsony feszültségű elosztó szekrény, amelyet a. A terméknek a nagy törésű kapacitás, a jó dinamikus és hőstabilitás, a rugalmas elektromos megoldások, a kényelmes kombináció, a különféle sorozatok, az erős praktikusság, az új szerkezet és a nagy védelmi szint jellemzői vannak. Használható frissített termékként az alacsony feszültségű kapcsolóberendezésekhez.

A GGD AC alacsony feszültségű energiaelosztó kabinet megfelel az olyan szabványoknak, mint az IEC439 "Alacsony feszültségű kapcsolóberendezés és vezérlőberendezés" és a GB7251 "alacsony feszültségű kapcsolóberendezés".

Szolgálati feltétel

● A környezeti levegő hőmérséklete nem lehet nagyobb, mint +40 ℃, nem alacsonyabb -5 ℃, és az átlagos hőmérséklet 24 órán belül nem lehet nagyobb, mint +35 ℃;

● A beltéri telepítéshez és használathoz a felhasználási hely magassága nem haladhatja meg a 2000 métert;

● A környező levegő relatív páratartalma nem haladja meg az 50% -ot, ha a maximális hőmérséklet +40 ℃, és a nagyobb relatív hőmérsékletet alacsonyabb hőmérsékleten kell megengedni (pl.: 90% +20 ℃ -nél), figyelembe véve a hőmérsékleti változások lehetőségét időnként kondenzációs hatásokat okoznak;

● A berendezés beépítésekor a függőleges síkhoz való hajlam nem haladhatja meg az 5 ° -ot;

● A berendezést olyan helyre kell felszerelni, ahol nincs súlyos rezgés, ütés és korrózió;

● Ha a felhasználó speciális követelményekkel rendelkezik, akkor a gyártóval folytatott konzultációval oldható meg.

Elektromos teljesítmény

Alapvető elektromos paraméterek

GGD AC alacsony feszültségű energiafelosztó szekrény

Fő áramköri oldat

A GGD szekrény fő áramkörének 129 megoldása van, összesen 298 specifikációval (kivéve a megoldásokat és a specifikációkat, amelyek a kiegészítő áramkör működésének változásaiból származnak, és a kontroll feszültség változásaiból).

Ahol a GGD1 típusú 49 -es megoldások 123 specifikációból állnak rendelkezésre

A GGD2 Type 53 megoldások 107 specifikációból állnak rendelkezésre

GGD3 27. típusú megoldások 68 specifikációból állnak rendelkezésre

A fő áramköri megoldást úgy választják meg, hogy felkérjük a tervezési és felhasználói osztályok többségének véleményét, és az erőmű által megkövetelt megoldást hozzáadták. A névleges áram 3150A -ig terjed, amely alkalmas a 2000 kVA és az alábbi elosztó transzformátorok kiválasztására. Ezenkívül a GGJ1 és a GGJ2 kondenzátor kompenzációs szekrényeket úgy tervezték, hogy megfeleljenek a reaktív energiakompenzáció igényeinek, összesen 4 fő áramköri megoldással és 12 specifikációval.

Kiegészítő áramköri oldat

A kiegészítő áramkör kialakítása két részből álló megoldásból áll: az áramellátási terv és az erőgeneráló üzem. A GGD szekrényben elegendő hely van a másodlagos alkatrészek telepítéséhez. Ugyanakkor kifejlesztettek egy speciális LMZ3D áramtranszformátort az erőművek és a speciális felhasználók igényeinek kielégítésére, amikor a csatolt relé védelmére van szükség.

Főbusz

Figyelembe véve az árarányt és a réz alumíniumra történő cseréjének megvalósíthatóságát, az egy alumínium buszok használhatók, ha a névleges áram 1500a és annál alacsonyabb, és kettős rézbuszokat használunk, ha a névleges áram nagyobb, mint az 1500A. A gyártó prototípusokat állít elő, és e szabályozás szerint elvégzi a típusvizsgálatot. Természetesen a gyártó az alumínium buszt is kicserélheti egy rézbusszal, amely ugyanolyan áramot tartalmazó szállító kapacitású, mint a felhasználók. A buszok átfedő felületeit mind ón -en izzáló eljárással kezelik.

Elektromos alkatrészek kiválasztása

(1) A GGD kabinet elsősorban a fejlettebb elektromos alkatrészeket fogadja el, amelyek Kínában tömegtermelhetőek. Ugyanakkor megőrzi a régi termékek, például a DZ10D, a DZ20 stb. Jellemzőit is, a gazdasági és ésszerű alapelvek szerinti megvalósíthatóság teljes figyelembevételének előfeltétele. Az elavult termékeket már nem használják.

(2) A HD13BX és a HS13BX forgóműveletkéskapcsoló egy speciális alkatrész, amelynek célja a GGD szekrény egyedi szerkezetének igényeinek kielégítése. Megváltoztatja a mechanizmus működési módját, és megtartja a régi termék előnyeit. Ez egy gyakorlati új típusú elektromos alkatrészek.

(3) A tervezési osztály új elektromos alkatrészeket választ ki, amelyek jobb teljesítményt és fejlettebb technológiát igényelnek, mivel a felhasználóknak szüksége van, mivel a GGD kabinet jó telepítésű rugalmassággal rendelkezik, általában nem okoz gyártási és telepítési nehézségeket. A frissített elektromos alkatrészek.

(4) A fő áramkör dinamikus stabilitásának további javítása érdekében a ZMJ típusú kombinált buszbilincset és a GGD szekrény szigetelő támogatását tervezték. Könnyen kombinálható egyetlen buszbilincsbe vagy dupla buszbilincsbe az építőelem beállításával. A szigetelő tartó egy hüvelyes típusú, olcsó és nagy szilárdságú szerkezet, amely megoldja a régi termékek elégtelen kúszási távolságának hibáját.

Alak- és telepítési méretek

Teljes termékkészlet

Cégünk a következő dokumentumokat és mellékleteket nyújtja be:

● Csomagolási lista

● Termék tanúsítványa

● Felhasználói kézikönyv

● Gyári tesztjelentés

● Kapcsolódó elektromos rajzok

● Kulcsok a szekrény ajtajához, a működési fogantyúkhoz és a szerződésben fasírozva.
