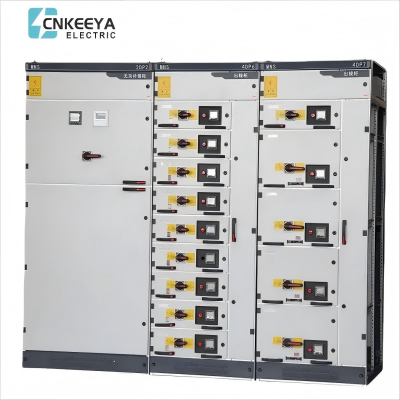

MNS kisfeszültségű kihúzható kapcsolóberendezés
  • MNS kisfeszültségű kihúzható kapcsolóberendezésMNS kisfeszültségű kihúzható kapcsolóberendezés

MNS kisfeszültségű kihúzható kapcsolóberendezés

Az elektromos megoldások terén a kínai székhelyű Keeya kiemelkedő beszállítóként emelkedik ki, amelyet az MNS alacsony feszültségű kihúzható kapcsolóberendezései jellemeznek. Az MNS sorozatot aprólékosan úgy tervezték, hogy megfeleljen az ügyfelek egyedi igényeinek, és a Keeya elkötelezettségét tükrözi az elektromos rendszerek rugalmassága és alkalmazkodóképessége iránt.

Modell:MNS

Kérdés küldése

termékleírás

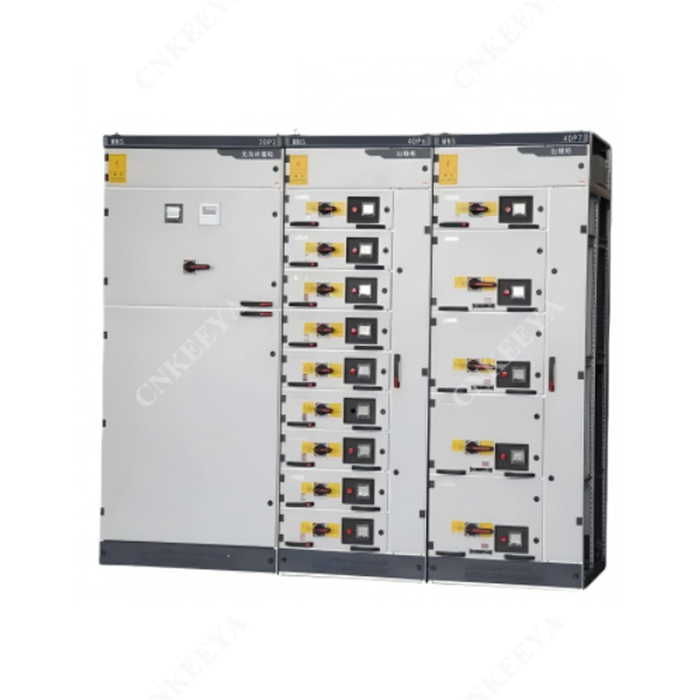

MNS kisfeszültségű kihúzható kapcsolóberendezés

A robusztus felépítéséről és tartós teljesítményéről híres Keeya kiváló minőségű MNS alacsony feszültségű kihúzható kapcsolóberendezés biztosítja az alacsony feszültségű telepítések hosszú élettartamát és megbízhatóságát. A Keeya testreszabásra helyezett hangsúlya aláhúzza küldetésüket, hogy személyre szabott, tartós megoldásokat kínáljanak, amelyek megfelelnek az elektromos ipar változó igényeinek.

Fő alkalmazás

Ez a kisfeszültségű kihúzható kapcsolóberendezés sorozat egy kombinált szekrénytípus, amelyet a gyár szabványos modulokkal (FBA) szerel össze.

Ez a kisfeszültségű kihúzható kapcsolóberendezés-sorozat alkalmas erőművek, alállomások, petrolkémiai, kohászati ​​acélhengerlés, szállítási energia, könnyűipari és textilipari vállalkozások, lakóközösségek, sokemeletes épületek és egyéb helyekre. Az 50-60 Hz váltóáramú és 660 V és az alatti AC névleges üzemi feszültségű áramelosztó berendezések energiaátalakítására, elosztására és vezérlésére használják.

Ez a készülék megfelel a GB7251.1 "Low Voltage Complete Switchgear" és a JB/T9961 "Low Voltage Drawable Complete Switchgear" nemzeti szakmai szabványoknak, valamint az IEC439-1 nemzetközi szakmai szabványoknak.


MNS kisfeszültségű kihúzható kapcsolóberendezés

Ez a kisfeszültségű kihúzható kapcsolóberendezés-sorozat egyfajta kombinált szekrény, amelyet gyárilag (FBA) szerelnek össze szabványos modulokkal.

Ez a kisfeszültségű kihúzható kapcsolóberendezés-sorozat erőművekben, alállomásokban, petrolkémiai, kohászati ​​és acélhengerlésben, szállításban, energetikában, könnyűipari és textilipari vállalkozásokban, lakónegyedekben, sokemeletes épületekben és más helyeken alkalmazható, mint a villamosenergia-elosztó berendezés. az AC 50-60HZ áramellátó rendszer 660V és az alatti névleges üzemi feszültséggel az áramátalakításhoz, -elosztáshoz és -vezérléshez.

A telepítés megfelel a GB 7251.1 Kisfeszültségű kapcsoló- és vezérlőberendezés-egységek – 1. rész: Típusvizsgált és részben típusvizsgált szerelvények, valamint a JB/T 9961 Kisfeszültségű kihúzható kapcsoló- és vezérlőberendezés-egységek, valamint az IEC439-1 nemzetközi szakmai szabvány előírásainak.


Normál szerviz állapot

● A környezeti levegő hőmérséklete nem lehet magasabb, mint +40 ℃ és alacsonyabb, mint -5 ℃, és az átlaghőmérséklet nem lehet magasabb, mint +35 ℃ 24 órán belül. Légköri viszonyok: A levegő tiszta és a relatív páratartalom nem haladja meg az 50%-ot +40 ℃ maximális hőmérsékleten. Alacsonyabb hőmérsékleten magasabb relatív páratartalom megengedett, pl. 90% +20 ℃-nál, de figyelembe kell venni a hőmérséklet-változásokat, mivel esetenként páralecsapódás léphet fel.

● Magasság: legfeljebb 2000 m.

● A készülék alkalmas szállítási és tárolási folyamatokra -25 ℃ és +55 ℃ és +70 ℃ közötti hőmérsékleten, rövid ideig (legfeljebb 24 óráig). hőmérsékleten, és normál körülmények között normálisan kell működnie.

● Ha a fenti szolgáltatási feltételek nem teljesíthetők, azt a felhasználó és a gyártó közötti tárgyalások útján kell rendezni. Az eszköz offshore olajfúró platformon és atomerőműben történő használata esetén külön műszaki megállapodást kell aláírni.


Alapvető műszaki paraméter

1 Elektromos teljesítmény

660V(1000)V

Névleges szigetelési feszültség

380V 660V

Névleges üzemi feszültség

5000A

A főbusz max.üzemi árama

100kA/1s

A főbusz névleges ellenállási árama

220kA/ls

A főbusz névleges csúcsellenállási árama

1000A

Az elosztó busz maximális üzemi árama (függőleges busz)


Az elosztó busz csúcsáram (függőleges busz)


Szabványos típus

105kA(max.)/0,1s

Megerősített típus

176kA(max.)/0,1s


MNS kisfeszültségű kihúzható kapcsolóberendezés

Védelmi szint

Megfelel az IEC 529 és D IN 40050 szabványoknak

IP30: fix védelem φ 2,5 MM-nél nagyobb mérethez

IP40: rögzített védelem 1,0 MM φ-nél nagyobb mérethez

IP54: por és bármilyen irányú fröccsenés elleni védelem

(Az IP54-es védettségi szint megrendelésekor konzultáljon a gyártóval)


Kapcsolószekrény típus

1. Áramelosztó központi szekrény (PC): EMAX, MT, 3WN, AH, ME sorozatú megszakítót használhat.

2. Motorvezérlő központ szekrény (MCC): különböző méretű fiókok szerelik össze. Az egyes áramkörök főkapcsolója kiváló minőségű törött műanyag házas megszakítót vagy forgó terheléskapcsolót biztosít biztosítékkal. Teljesítménytényező automatikus kiegyenlítő szekrény (kézi, automatikus és távoli teljesítménytényező kompenzáló készülékkel)


A szekrénytest sematikus diagramja


Áramelosztó központ (PC) szekrény

Magasság

Szélesség

Mélység

jegyzet

H

B

T

T1

T2

2200

400

1000

800

200

Fő busztranszfer

2200

400

1000

800

200

F₁s-1250-2000 ME630-1605

2200

600

1000

800

200

F₂s-2500

2200

800

1000

800

200

F₄s-3200 me2000-3200

2200

1000

1000

800

200

F₅s-4000 Me3205

2200

1200

1000

800

200

Me4005


MNS kisfeszültségű kihúzható kapcsolóberendezés

B Motorvezérlő központ (MCC) szekrény

Magasság

Szélesség

Mélység

jegyzet

H


B1

B2

T

T1

T2


2200

1000

600

400

600

400

200

Egyoldali működés

2200

1000

600

400

1000

400

200

Kétoldali működés


Kombinációs mód diagram


Beépítési diagram
