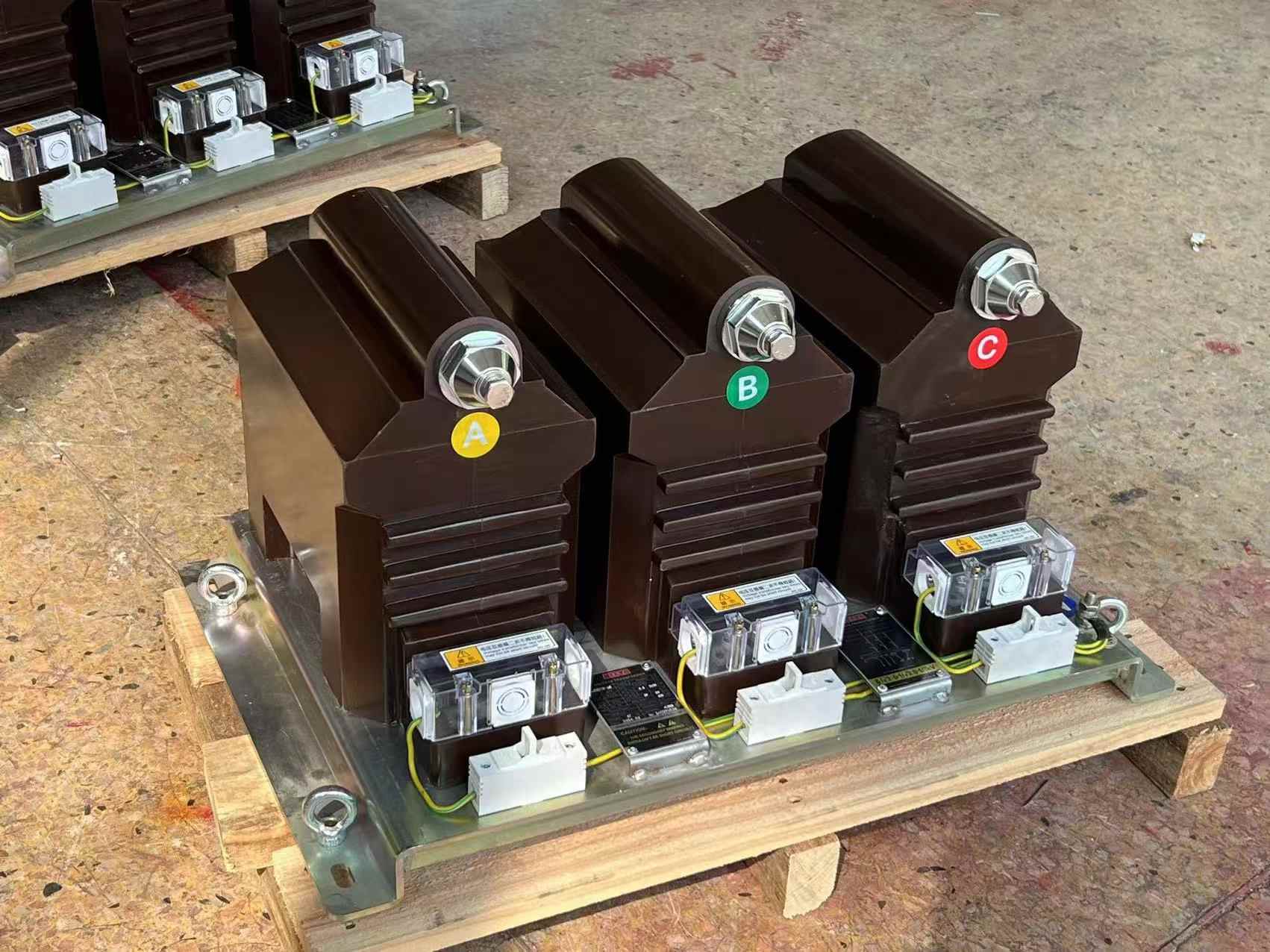

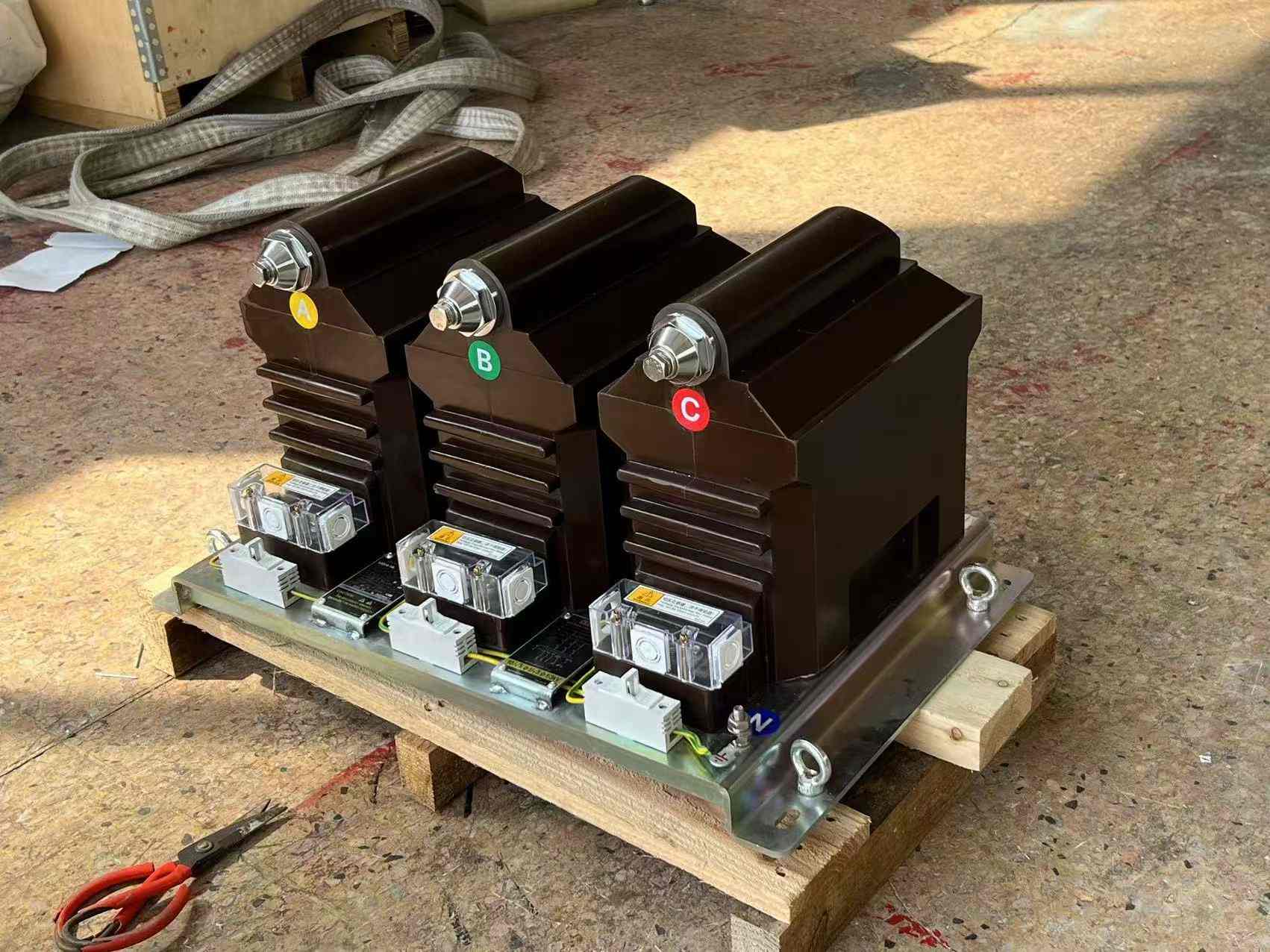

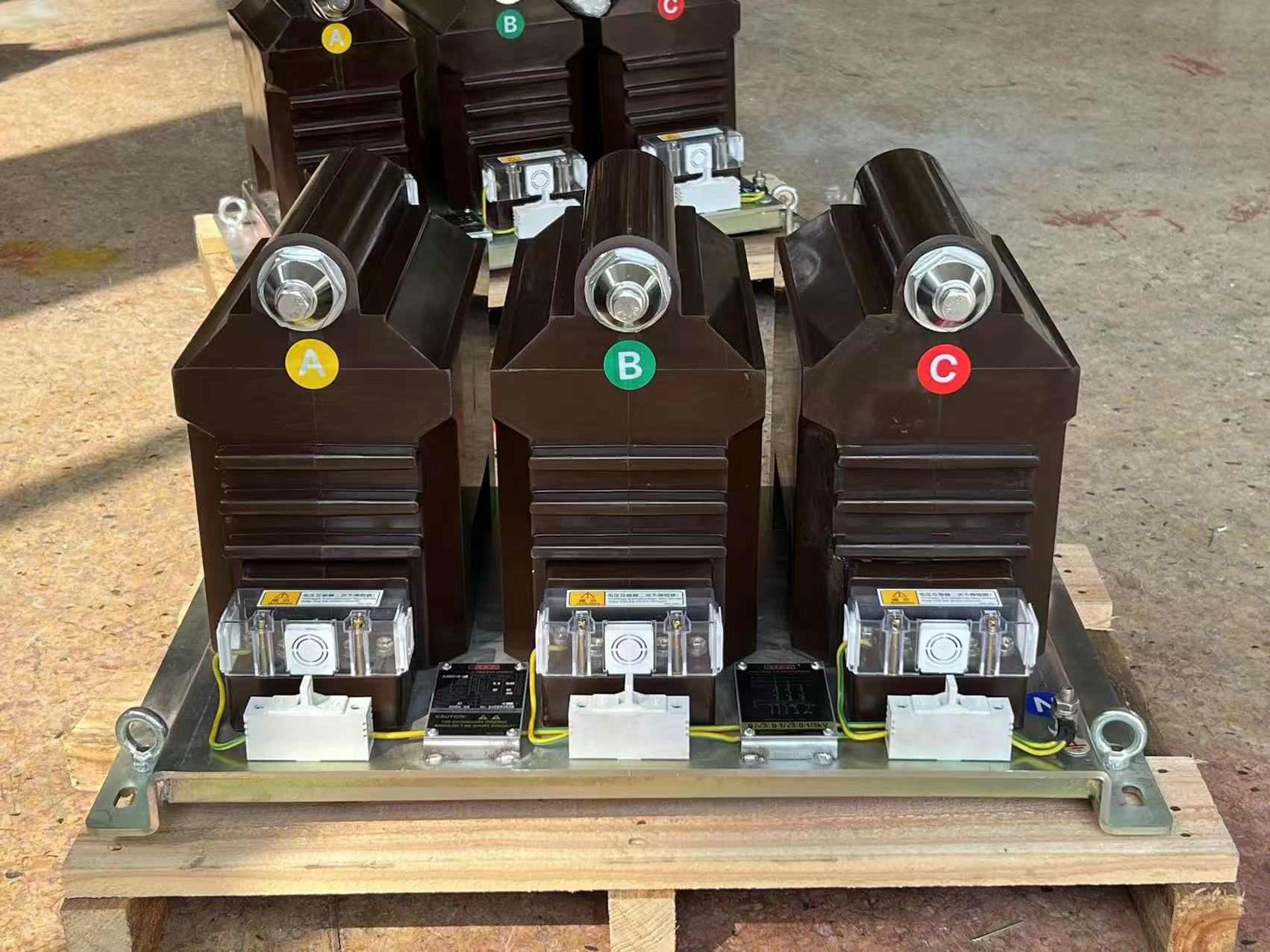

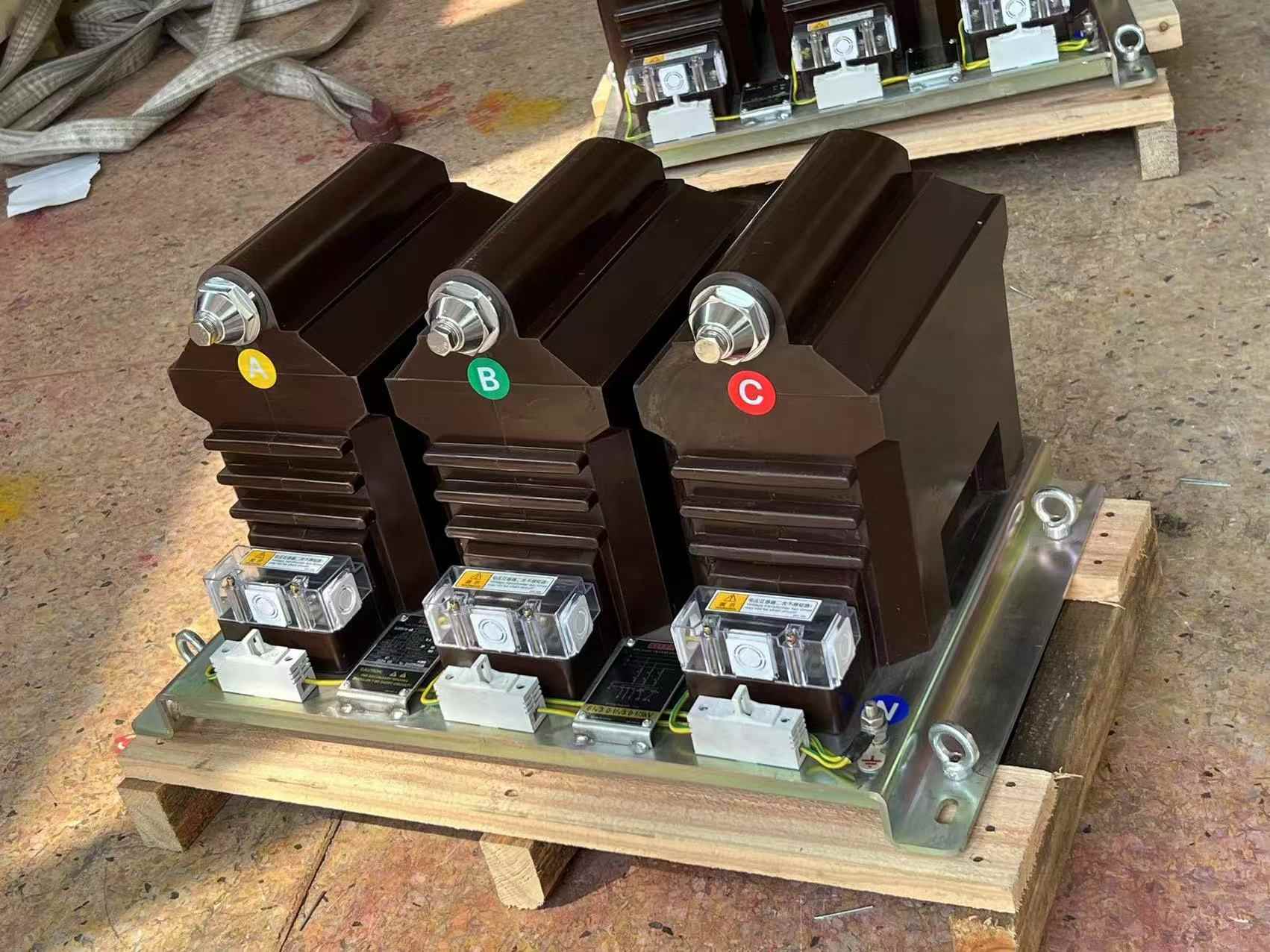

Feszültség -transzformátor

A feszültség -transzformátor egy olyan műszer -transzformátor, amely párhuzamosan van csatlakoztatva. Tervezési célja az, hogy elhanyagolható terheléseket biztosítson a mért ellátáshoz, és pontos feszültségarányokkal és fáziskapcsolatokkal rendelkezzen a pontos másodlagos csatlakozási mérés elérése érdekében.

1. Terméki szabvány: GB1207-2006 Elektromágneses feszültség-transzformátorok

2. névleges szigetelési szint: 7,2/32/60 kV

3. névleges frekvencia: 50Hz vagy 60 Hz

4. A termék felszíni kúszási távolsága: megfelel a II. Osztályú szennyezés szintjének;

5. A terhelés teljesítménytényezője: cos∮ = 08 (késés)

A feszültség -transzformátor modell a következő részekből áll, betűkkel és szimbólumokkal, amelyek a tartalmat képviselik:

Első betű: J - feszültség -transzformátor;

Második betű: D - egyfázis; S - háromfázisú;

A harmadik betű: J - Olaj -merítés; Z - öntés;

A negyedik betű: szám - feszültségszint (KV).

Például a JDZX18-10R1 egyfázisú öntött feszültség-transzformátort képvisel, 10 kV névleges feszültséggel.
