Töltött kijelző

Töltött kijelző

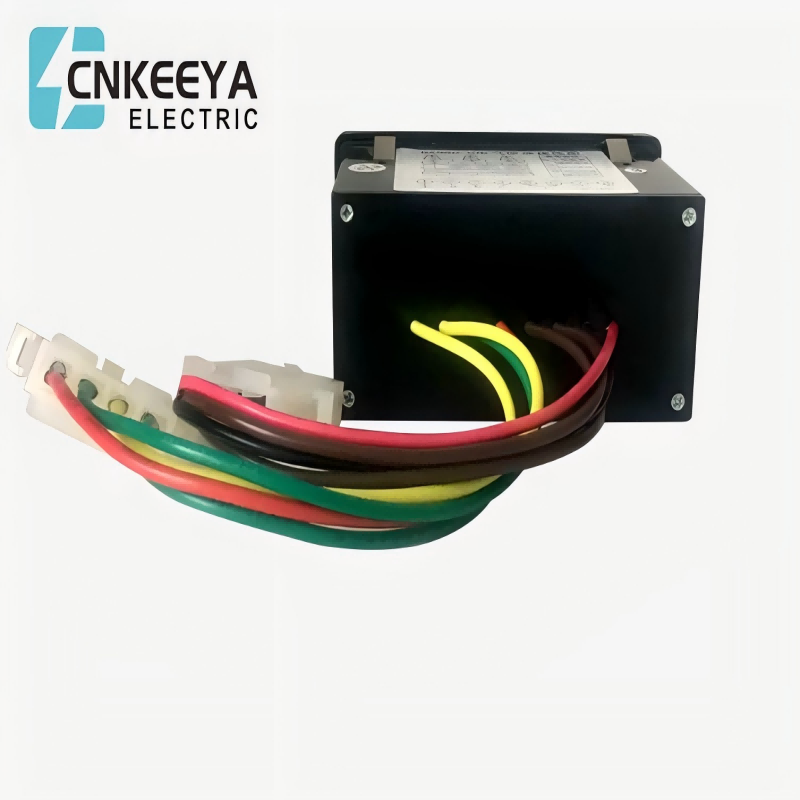

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Az élő kijelző olyan biztonsági berendezés, amelyet közvetlenül a beltéri elektromos berendezésekre szerelnek fel, hogy vizuálisan jelezzék, hogy az elektromos berendezés rendelkezik-e üzemi feszültséggel. Amikor a készülék üzemi feszültséggel rendelkezik, a monitor kijelzője villogva figyelmezteti az embereket, hogy a nagyfeszültségű berendezés feszültség alatt van, és nincs jelzés, ha nincs áram.

Ezt a sorozatot általában bejövő gyűjtősínekre, megszakítókra, főtranszformátorokra, kapcsolóberendezésekre, térinformatikai kompozit készülékekre és más olyan helyekre telepítik, ahol az elektromos hibás működés elkerülése érdekében ki kell mutatni, hogy feszültség alatt vannak-e vagy sem. Ennek az eszközsorozatnak meg kell felelnie a Kínai Népköztársaság energiaiparában a DL/T 538-2006 "High Voltage Live Display Devices" szabványnak. Megbízhatóságra, gazdaságosságra, alkalmazkodóképességre és átfogó funkcionalitásra képes.

Működési elv

A feltöltött kijelző a nagyfeszültségű elektromos mezők és az érzékelők közötti elektromos tércsatolás elvét alkalmazza, hogy biztonságos távolságból induktív (érintésmentes) méréseket végezzen. Működési elve az 1. ábrán látható. A nagyfeszültségű éles kijelzőzár két részből áll: egy érzékelőből és egy kijelzőből. Négy érzékelő van, amelyek egy vonalban vannak az "A, B, C, D" háromfázisú feszültség alatt álló testekkel és a földeléssel. Nincs közvetlen kapcsolatuk a nagyfeszültségű feszültség alatt álló testtel, és bizonyos biztonsági távolságot tartanak. Fogja a nagyfeszültségű feszültség alatt álló test elektromos térjelét, és összehasonlítás és megítélés céljából továbbítja a kijelzőre;

Amikor a tesztelt eszköz vagy hálózat feszültség alatt van, az "A, B, C" háromfázisú jelzőlámpák világítanak, az "Üzemeltetés" jelzőfény nem világít, és kényszerzárási jel kerül kiadásra.

Ha a tesztelt eszköz vagy hálózat nincs áram alatt, az "A, B, C" háromfázisú jelzőfények kialszanak, az "Operation" jelzőfény kigyullad, és a reteszelő jel feloldódik, lehetővé téve az eszköz működését. A készülék fázisszétválasztási vezérlést alkalmaz, és ha bármely fázis feltöltődik, riasztást ad, és kényszerzárási jelet ad ki.

Amikor a monitor elveszti a vezérlési teljesítményt, kényszerzárási jelet ad ki a lezárási állapot fenntartása érdekében. A monitor „önellenőrző” funkcióval rendelkezik, amely képes automatikusan felismerni az érzékelők és kijelzők különféle funkcionális moduljait. Bármilyen meghibásodás esetén a készülékben a "tápfeszültség" jelzőfény égve marad, a "működés" jelzőlámpa nem világít, és mindig kényszerzárás jelet ad ki a lezárt állapot fenntartása érdekében.

Az élő kijelző olyan biztonsági berendezés, amelyet közvetlenül a beltéri elektromos berendezésekre szerelnek fel, hogy vizuálisan jelezzék, hogy az elektromos berendezés rendelkezik-e üzemi feszültséggel. Amikor a készülék üzemi feszültséggel rendelkezik, a monitor kijelzője villogva figyelmezteti az embereket, hogy a nagyfeszültségű berendezés feszültség alatt van, és nincs jelzés, ha nincs áram.

Eszközhasználat

Ezt a sorozatot általában bejövő gyűjtősínekre, megszakítókra, főtranszformátorokra, kapcsolóberendezésekre, térinformatikai kompozit készülékekre és más olyan helyekre telepítik, ahol az elektromos hibás működés elkerülése érdekében ki kell mutatni, hogy feszültség alatt vannak-e vagy sem. Ennek az eszközsorozatnak meg kell felelnie a Kínai Népköztársaság energiaiparában a DL/T 538-2006 "High Voltage Live Display Devices" szabványnak.

A berendezés jellemzői

Megbízhatóság: Az induktív (érintésmentes) érzékelők nyilvánvaló irányítottsággal, nagy érzékenységgel, valamint biztonsággal és megbízhatósággal érzékelik, hogy az áramkör biztonságos távolságon túl van-e feszültség alatt.

Gazdaságosság: Az érzékelő nem érintkezik közvetlenül a feltöltött testtel, és nincs szükség részleges kisülési tesztelésre a telepítés és karbantartás során. Egyszerű, kényelmes, alacsony karbantartási költséggel és hosszú élettartammal rendelkezik.

Teljesen működőképes: Olyan funkciókkal rendelkezik, mint a villogó kijelző, az önellenőrzés és a kényszerzárolási áramkör aktiválása, valóban az átfogó kényszerzár szerepét tölti be.

Alkalmazhatóság: Különféle formáival széles körben használható különféle helyeken, például beltéri, kültéri, térinformatikai kombinált készülékekben és kapcsolóberendezésekben.
