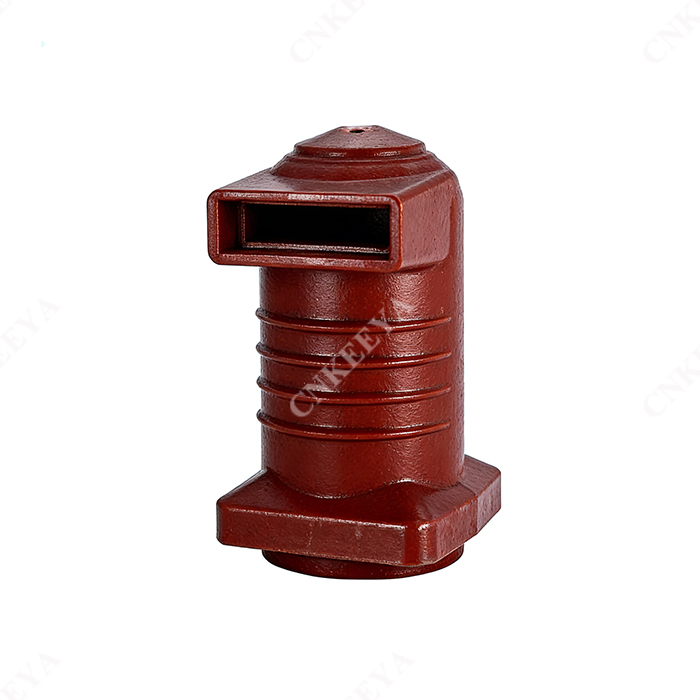

CH3-10Q/150 630~1250A Középre szerelt kapcsolószekrény érintkeződoboza

CNKEEYA, CH3-10Q/150 630~1250A Középre szerelt kapcsolószekrény érintkeződoboza, egy jó hírű gyár és megbízható beszállító, büszke arra, hogy bemutatja a CH3-10Q/150-et – egy prémium minőségű érintkeződobozt, amelyet kizárólag középre szerelt kapcsolószekrényekhez terveztek. A CNKEEYA fejlett gyártóüzemében kialakított alapelemként ezt az érintkeződobozt (névleges áramerősség 630–1250 A, névleges feszültség 12 kV) aprólékosan gyártják nagy teljesítményű epoxigyanta kompozitból, és a legmodernebb intelligens gyártási folyamatok révén precíziósan öntötték, így páratlan erőátviteli védelmet és páratlan erőátviteli védelmet biztosít. Az elektromos szigetelés, a statikus-dinamikus érintkező csatlakozás és a stabil áramvezetés kritikus funkcióinak teljesítésére tervezett CH3-10Q/150 a CNKEEYA műszaki kiválóság iránti elkötelezettségét mutatja – 13,2 kV-on ≤ 3 pC részleges kisülési szinttel, 42 kV-os tápfrekvenciával és 751kV-os impulzusfeszültséggel (75 kV-os feszültséggel) büszkélkedhet. IP67 védelmi fokozat, ellenáll a nedvességnek, a pornak és a korrozív anyagoknak.

Műszaki előírások

CH3-10Q/150  Középső készlet szekrényérintkező doboz sorozat

Általános leírás

1.Az érintkeződoboz epoxiból készül APG technológiával, különböző kapcsolószekrények szigetelésének leválasztására és csatlakozási átmenetére használják.

2. Magasság:≤1000m

3. Környezeti hőmérséklet: +40ºC~10ºC

4. A relatív páratartalom +20ºC környezeti hőmérsékleten nem haladhatja meg a 95%-ot.

5. NINCS gáz, por vagy por, amely súlyosan befolyásolhatja az érintkeződoboz szigetelését, nincs robbanásveszélyes vagy korrozív anyag.

6. A rézérintkezőnek ki kell állnia a 42kv teljesítmény-frekvencia-tesztfeszültségnek (effektív érték) 5 percig és a 75KV-os villámimpulzus-feszültségnek (csúcsértéknek).

7. A kivezető kapocs hőmérséklete nem haladhatja meg a 65°C-ot, ha az érintkeződobozt hosszú ideig névleges áram mellett használják.

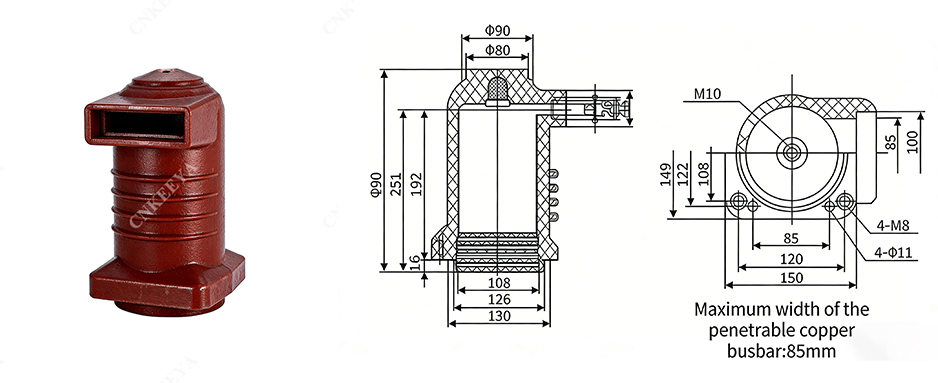

8. Az érintkeződoboz körvonalát és beépítési méretét lásd a mellékelt ábrán.

felhasználandó jelenetek

Átviteli és elosztó rendszer

A CNKEEYA szigetelő ívkamrája 630 A-tól 1250 A-ig terjedő feszültségű alkalmazásokra van besorolva, kiváló minőségű epoxigyantából, a fejlett APG öntési eljárással, szakszerűen gyártva a kiváló szigetelési teljesítmény és a kivételes mechanikai szilárdság érdekében. A szabványos fémburkolatú kapcsolóberendezésekkel, köztük a KYN28 sorozattal való zökkenőmentes integrációra tervezték, megbízható ívelnyomást és robusztus szigetelésvédelmet biztosít a vákuummegszakítók számára, biztosítva az elektromos kapcsolóberendezés-rendszerek stabil és biztonságos működését.
