Feltöltött objektumkijelző

Feltöltött objektumkijelző

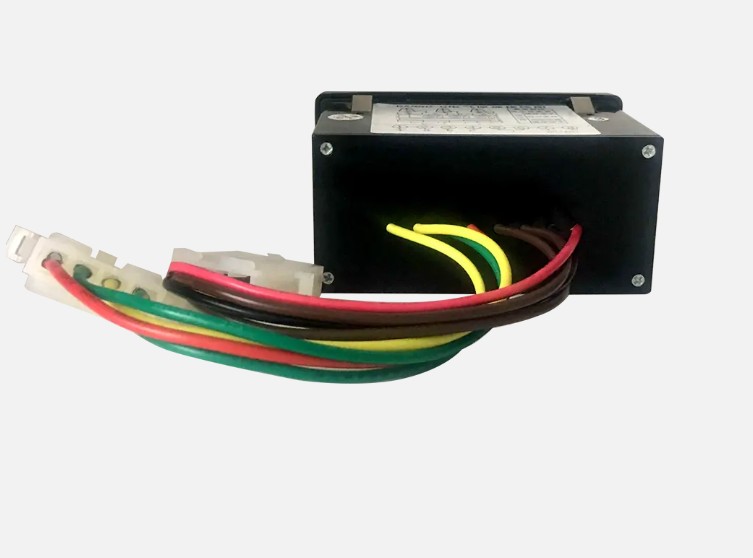

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Az élő kijelző egy olyan biztonsági eszköz, amelyet közvetlenül a beltéri elektromos berendezésekre telepítenek, hogy vizuálisan megjelenítsék, hogy az elektromos berendezés működési feszültséggel rendelkezik -e. Amikor az eszköz működési feszültséggel rendelkezik, a monitor kijelző ablaka villog, hogy figyelmeztesse az embereket, hogy a nagyfeszültségű berendezés élő, és nincs jelzés, ha nincs energia.

Ez az eszközsorozat általában a bejövő buszrudakra, a megszakítókra, a fő transzformátorokra, a kapcsolókészülékre, a GIS kompozit készülékekre és más helyekre van felszerelve, ahol meg kell jeleníteni, hogy élő vagy sem, hogy megakadályozzák -e az elektromos félrevezetést. Az eszközök sorozatának meg kell felelnie a szokásos DL/T 538-2006 "Nagyfeszültségű élő kijelző eszközöknek" a Kínai Népköztársaság energiasziparában. Képes megbízhatóságra, gazdaságra, alkalmazkodóképességre és átfogó funkcionalitásra.

Működési elv

Ez az eszköz a nagyfeszültségű elektromos mezők és az érzékelők közötti elektromos mező összekapcsolásának elvét használja az induktív (nem érintkezés nélküli) mérések biztonságos távolságra történő elvégzéséhez. Munka alapelve az 1. ábrán látható. A nagyfeszültségű élő kijelző reteszelő eszköz két részből áll: egy érzékelő és egy kijelző. Négy érzékelő van, amelyek összhangban vannak az "A, B, C, D" és a talaj háromfázisú élő testéhez. Nincs közvetlen érintkezésük a nagyfeszültségű élő testtel, és fenntartva egy bizonyos biztonságos távolságot. Megkapja a nagyfeszültségű élő test elektromos mezőjelét, és összehasonlítás és megítélés céljából továbbítja a kijelzőre;

Amikor a tesztelt eszköz vagy hálózat élőben van, az "A, B, C" háromfázisú jelzőfények be vannak kapcsolva, a "művelet" jelzőfény ki van kapcsolva, és a kényszerlekarási jel kimenetel.

Ha a tesztelt eszköz vagy hálózat nem működik, az "A, B, C" háromfázisú jelzőfények kikapcsolnak, a "művelet" jelzőfény be van kapcsolva, és a reteszelő jel felszabadul, lehetővé téve az eszköz működését. Az eszköz elfogadja a fázis elválasztás vezérlését, és ha bármilyen fázis feltöltésre kerül, riasztást villog, és kényszerít egy kényszerű reteszelőjelet.

Amikor a monitor elveszíti a vezérlési teljesítményt, egy kényszerlázati jelet ad ki a zárolási állapot fenntartása érdekében. A monitor "önellenőrzés" funkcióval van felszerelve, amely automatikusan felismeri az érzékelők és a kijelzők különféle funkcionális moduljait. Az eszköz bármilyen hibája esetén a "Power" jelzőfény be van kapcsolva, a "Működés" jelzőfény nem világít, és a kényszerített reteszelőjelet mindig a zárt állapot fenntartása érdekében adják ki.

Az élő kijelző egy olyan biztonsági eszköz, amelyet közvetlenül a beltéri elektromos berendezésekre telepítenek, hogy vizuálisan megjelenítsék, hogy az elektromos berendezés működési feszültséggel rendelkezik -e. Amikor az eszköz működési feszültséggel rendelkezik, a monitor kijelző ablaka villog, hogy figyelmeztesse az embereket, hogy a nagyfeszültségű berendezés élő, és nincs jelzés, ha nincs energia.

Berendezéshasználat

Ez az eszközsorozat általában a bejövő buszrudakra, a megszakítókra, a fő transzformátorokra, a kapcsolókészülékre, a GIS kompozit készülékekre és más helyekre van felszerelve, ahol meg kell jeleníteni, hogy élő vagy sem, hogy megakadályozzák -e az elektromos félrevezetést. Az eszközök sorozatának meg kell felelnie a szokásos DL/T 538-2006 "Nagyfeszültségű élő kijelző eszközöknek" a Kínai Népköztársaság energiasziparában.

Felszerelés funkciók

Megbízhatóság: Az induktív (nem érintkezés nélküli) érzékelők felismerhetik, hogy az áramkör biztonságos távolságon túl él-e, nyilvánvaló iránymutatással, nagy érzékenységgel, valamint a biztonsággal és a megbízhatósággal.

Gazdaság: Az érzékelő nem kerül közvetlen kapcsolatba a feltöltött testtel, és a telepítés és karbantartás során nincs szükség részleges kisülési tesztelésre. Ez egyszerű, kényelmes, alacsony karbantartási költségekkel rendelkezik, és hosszú élettartamú.

Teljesen működőképes: Olyan funkciókkal rendelkezik, mint például a flash kijelző, az önellenőrzés és a kényszerlokezési áramkör aktiválása, valóban a minden fordulóban kényszerített reteszelés szerepét játssza.

Alkalmazkodóképesség: Különböző formákkal széles körben használható különféle helyeken, például beltéri, kültéri, GIS -kombinációs készülékek és kapcsolóberendezések.
