Orosz típusú kompozit kapcsoló

Orosz típusú kompozit kapcsoló

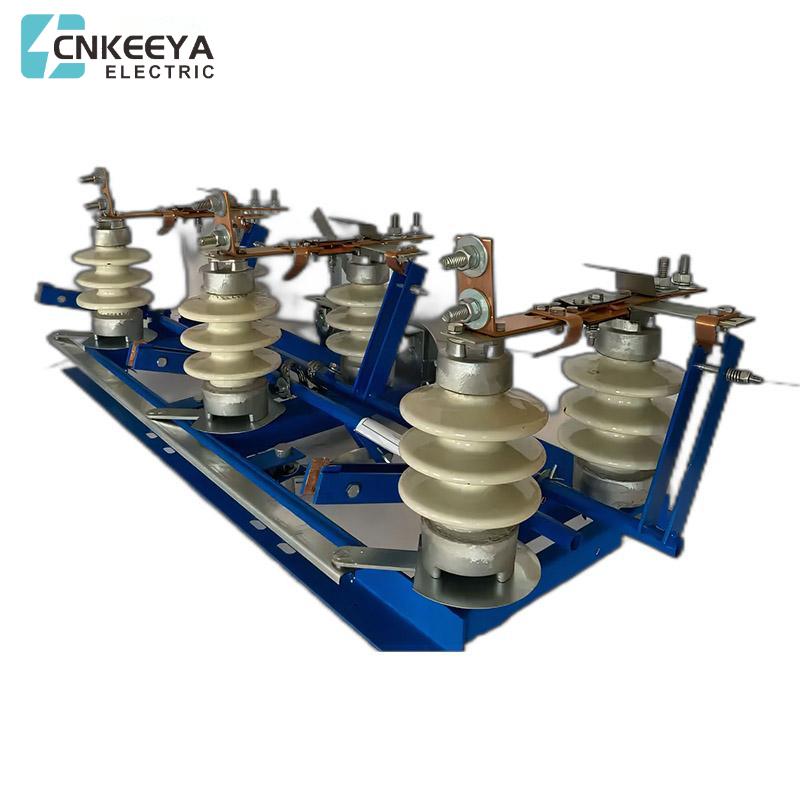

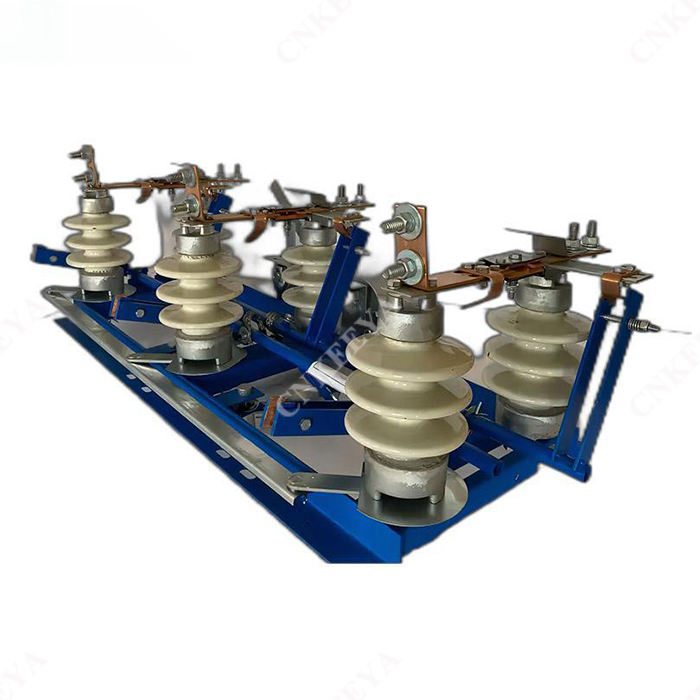

Az RLND-1-10 II / 400 UHL1 szakaszolót nagyfeszültségek javítására és megelőzésére használják

elektromos hálózatok vagy 10 kV feszültségű elektromos berendezések biztonságos eltávolítását biztosítva

a korábban feszültségmentesített fogyasztói áramkörök feszültsége, míg az összes leválasztott fogyasztói áramkör

hatékonyan földeltek.

Műszaki adatok:

Névleges feszültség, kV .......................... 10

A legmagasabb üzemi feszültség, kV .............. 12

Névleges áramerősség, A ........................................ 400

Hőellenállási áram, kA ................................... 10

Az elektrodinamikai ellenállás árama, kA ........ 25

Az aktuális áramlási idő után, mivel:

- a fő késekhez ........................................... 3

- földelő késekhez ................................................ 1

A vezetékek megengedett feszültsége vízszintes síkban, figyelembe véve

szél és jég hatása, nem több, N .......... 200

A külső szigetelés kúszási távolsága, cm ..... 30

MTBF, ciklusok, B-O ..................... 1000

Teljes méretek, mm ................................... 1115 x485x370

Súly, kg, nem több ................................................... 35

Az RLND-1-10 II / 400 nélkülözhetetlen:

- a nagyfeszültségű elektromos áramkör feszültségmentes szakaszainak feszültségének be- és kikapcsolása;

- az elektromos berendezések látható rekeszének megléte, amelyre szükség van

védett berendezések vagy berendezések javítása;

- cukortranszformátorok alapjárati áramának be- és kikapcsolása;

- az áramkör feszültségmentes töredékeinek földelése álló földelővezetékekkel
