Beltéri nagyfeszültségű leválasztó kapcsoló

A KEEYA, az elektromos berendezések iparának kiemelkedő szereplője, a beltéri nagyfeszültségű leválasztó kapcsolók kiemelkedő gyártója. Élvonalbeli gyárával és a kiválóság iránti elkötelezettségével a KEEYA vezető beszállítóvá nőtte ki magát Kínában. A KEEYA termékeiben az ügyfelek világszerte megbíznak fejlett technológiájuk és a szigorú ipari szabványok betartása miatt.

Kérdés küldése

termékleírás

Beltéri nagyfeszültségű leválasztó kapcsoló

A Keeya, egy kiváló gyár és megbízható beszállító, az elektromos berendezések iparának kulcsszereplője, a fejlett beltéri nagyfeszültségű leválasztó kapcsolók gyártására szakosodott. A legkorszerűbb létesítményünkben precízen megtervezett leválasztó kapcsolók a legkorszerűbb technológiát és az elektromos rendszerek kiváló megbízhatóságát példázzák. Elkötelezett beszállítóként kiemelten kezeljük a jó hírű beszállítókkal való együttműködést, hogy biztosítsuk a csúcsminőségű alkatrészek integrációját, garantálva a kivételes teljesítményt és biztonságot. Beltéri nagyfeszültségű leválasztó kapcsolóink új sorozatával a Keeya továbbra is mércét állít a tartósság, a hatékonyság és a modern technológia terén. Válassza a Keeya-t beszállítóként a legfrissebb szigetelőkapcsoló-technológiához, és tapasztalja meg a megbízható és fejlett elektromos vezérlés jövőjét.

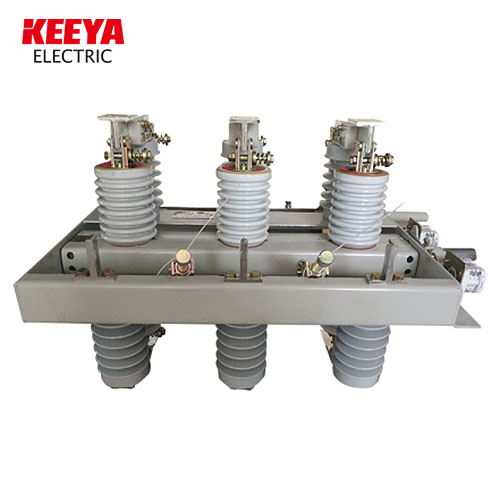

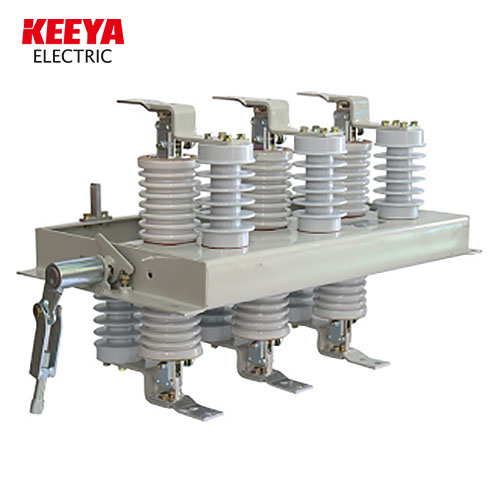

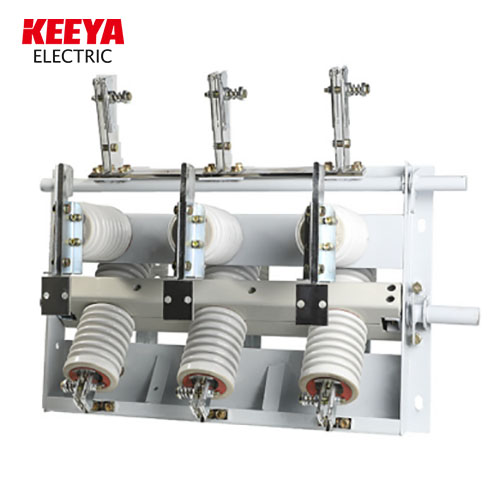

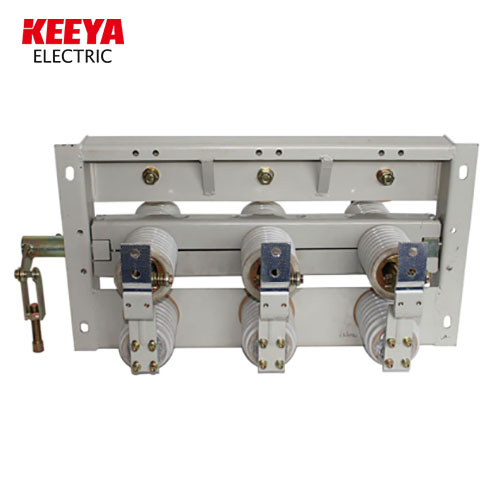

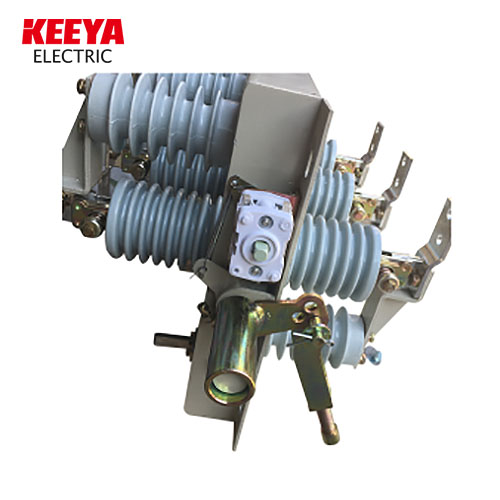

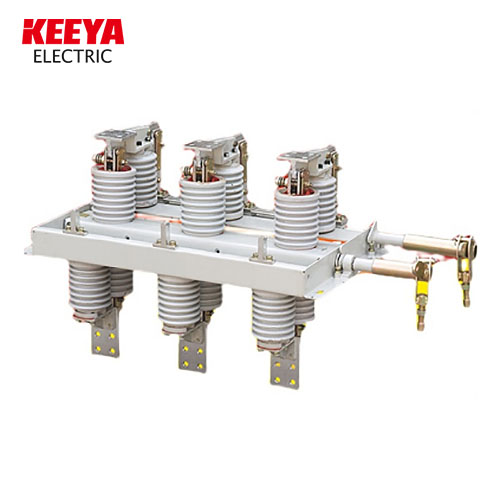

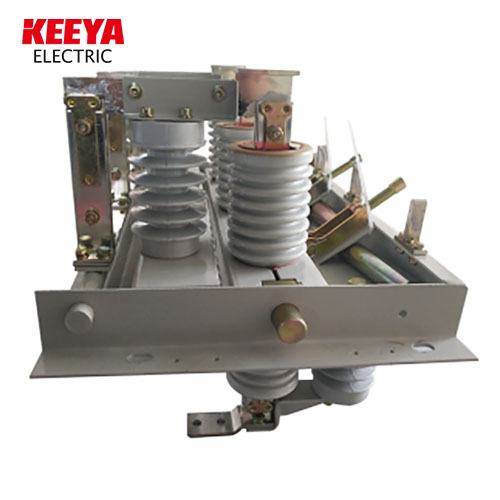

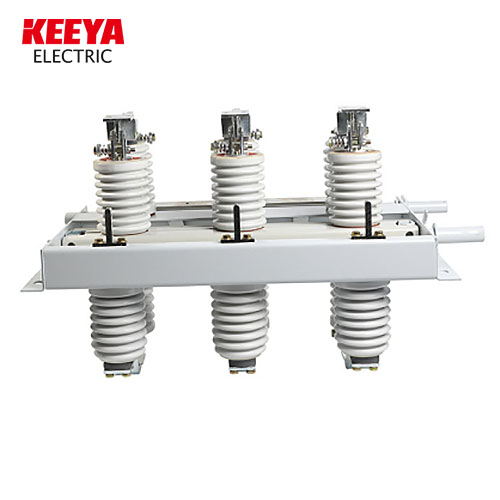

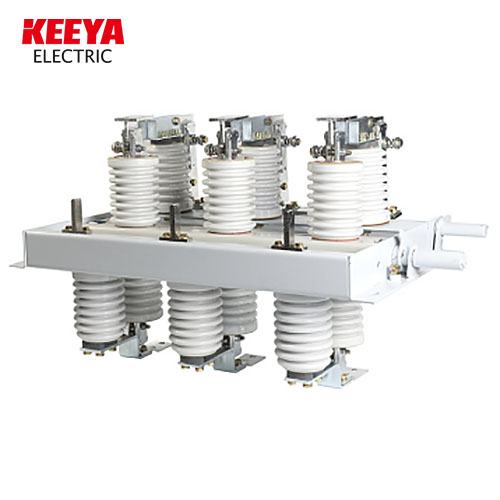

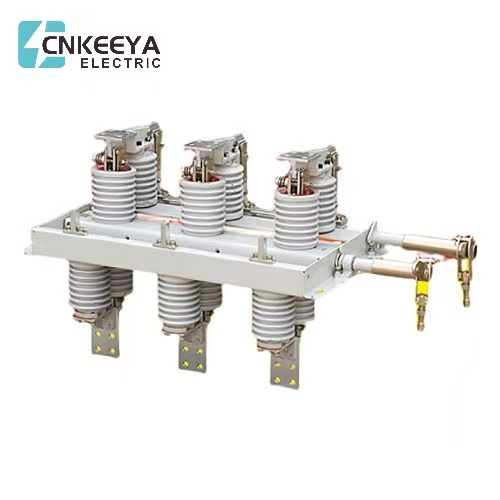

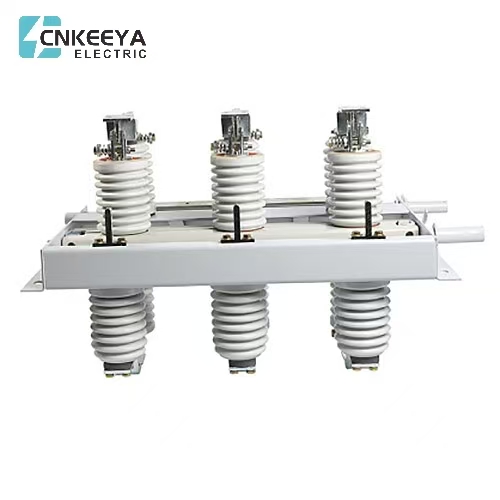

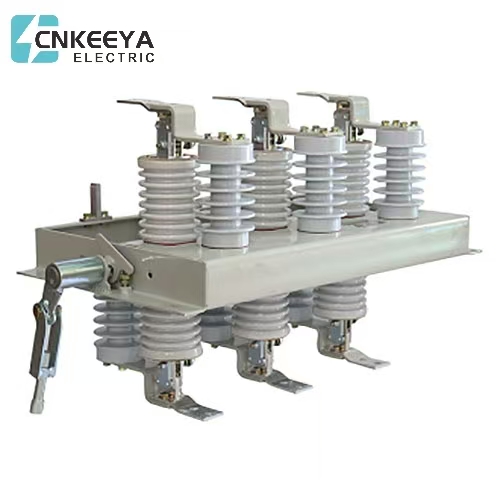

A KEEYA GN30-12(D) leválasztó kapcsolóját beltéri használatra tervezték, 12 kV névleges feszültséggel, és háromfázisú váltakozó áramú rendszeren működik 50/60 Hz frekvencián. Elsődleges funkciója a nagyfeszültségű elektromos készülékek áramának megszakítása és átvitele, amikor azok feszültség alatt vannak, de terhelés nélkül. Ez a kapcsoló egy forgó mozgóérintkezővel van felszerelve, amely egyszerűen a kapcsolóberendezésre szerelhető, és támogatja a fali szerelést is. Megfelel az IEC62271-102 szabványban meghatározott szabványoknak.

Működési környezet:

1. Magasság: 1000 méter tengerszint feletti magasságig.

2. Környezeti hőmérséklet: -25°C és +40°C között.

3. Relatív páratartalom: Napi átlag nem haladja meg a 95%-ot és a havi átlag nem haladja meg a 90%-ot.

4. Szeizmikus aktivitás: 8 fokot meg nem haladó intenzitás.

5. A kijelölt területeknek mentesnek kell lenniük minden gyúlékony, robbanásveszélyes, korrozív anyagtól, és nem lehetnek kitéve erős vibrációnak.

Beltéri nagyfeszültségű leválasztó kapcsoló kulcs szerkezeti jellemzői:

1. Jól átgondolt kialakítást és úttörő szerkezetet tartalmaz.

2. Az érintkezési pontok stratégiailag két síkban vannak elosztva, ami minimális működési erőt és nyomást eredményez, ami lehetővé teszi a könnyű beállítást.

3. Továbbfejlesztett alkatrészek a vezetéshez és vezetéshez.

4. Oszlop típusú mozgóérintkezőt használ, hatékonyan csökkenti a szükséges működési erőt és biztosítja a megbízható áramköri csatlakozást.

Műszaki paraméter

Tétel		Modell és specifikáció
		GN30-12/400-12,5	GN30-12/630-20	GN30-12/1000-31.5	GN30-12/1250-31.5	GN30-12/(1600-3150)-40
		GN30-12D/400-12.5	GN30-12D/630-20	GN30-12D/1000-31.5	GN30-12D/1250-31.5	GN30-120/(1600-3150)-40
Névleges feszültség (kV)		12
Névleges áram (A)		400	630	1000	1250	1600-3150
Névleges rövid idejű ellenállási áram (kA)		12.5	20	31.5		40
Névleges rövidzárlati időtartam(ok)		4
Névleges csúcs ellenállási áram (kA)		31.5	50	80		100
Névleges szigetelési szint	Értékelés: 1 perc. PF	fázis-fázis/földelés: 42, nyitott érintkezőkön: 49
	ellenálló feszültség (kV)
	Villám impulzus	fázis-fázis/földelés: 75, nyitott érintkezőkön: 85
	ellenálló feszültség (kV)

Vázlat mérete

GN30-12/1250 megjelenés és beépítési méretek

Pályázat

A "GW9-10G" típusú kültéri nagyfeszültségű leválasztó kapcsoló az egyfázisú, 50 Hz-es váltakozó áramú nagyfeszültségű kapcsoló berendezés. A termék alkalmas 10 kV névleges feszültségű áramellátó rendszerhez, amely feszültség és terhelés nélküli körülmények között áramellátást biztosít vagy megszakít.

A leválasztó szigetelt horogrudat alkalmaz a működtetéshez.

Normál szolgáltatási feltételek

1.A magasság nem haladja meg az 1000 m-t;

2.A környező levegő hőmérséklete:Maximum +40*C:;Minimum:Általános terület -30°C.Paramos -40°C;

3. A szélnyomás nem haladja meg a 700 Pa-t (34 m/s szélsebességnek megfelelően):

4. A földrengés intenzitása nem haladja meg a 8 fokot,

5. A munkahelyzet gyakori heves vibráció nélkül;

8. A közönséges típusú szigetelő beépítési helyét g9s, füst vegyi lerakódás, sópermet köd formáitól kell tartani. por

és egyéb robbanásveszélyes és korrozív anyagok, amelyek súlyosan befolyásolják a szigetelő szigetelését és vezetőképességét.

7. A szennyezésálló típusú szigetelő azonban erősen szennyezett vezetőképességű területekre vonatkozik. nem lehet robbanásveszélyes vagy tüzet okozó anyag.
