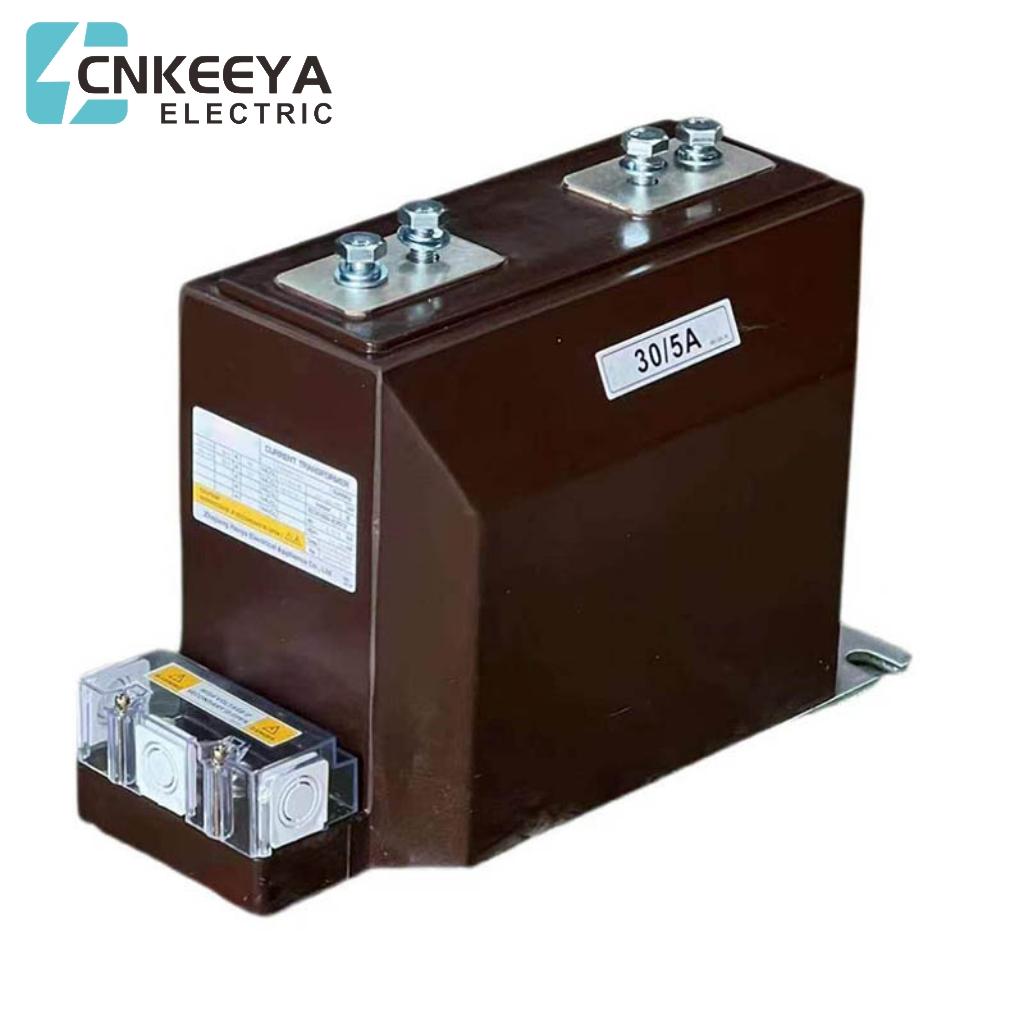

Az LZZBJ9-12 áramváltó egy öntött típusú 10kV-12kV áramváltó, amely a pillér típusú száraz típusú áramváltóhoz tartozik. Beltéri telepítésre alkalmas, mérő- és mérőáramváltóként is használható. Ez a weboldal elsősorban az LZZBJ9-12 áramváltó transzformációs arányát, kapcsolási rajzát, paramétereit, nagyítását és modelljelentését mutatja be. Az áramarány (transzformációs arány): 5-50/5, 1; 75-200/5, 1; 300-600/5, 1; 800-2500/5, 1; Pontossági szint: 0,2 (S), 0,5, 10P15; Az üzemi feszültség 12kV;
Az LZZBJ9-12 áramváltó egy pillér típusú, epoxigyanta öntvény szigetelt beltéri teljes állapotú termék, amely alkalmas áram- és energiamérésre, valamint relévédelemre középre szerelt kapcsolóberendezésekben vagy más típusú kapcsolóberendezésekben, 50 Hz névleges frekvenciájú és 10 kV névleges feszültségű villamosenergia-rendszerekben. és alatta. Ez a fajta áramváltó egy teljesen zárt, epoxigyantából öntött oszlopszerkezet, amely ellenáll a szennyeződésnek és a nedvességnek. Szerelés közben egyszer húzza meg a csavart a megbízható érintkezés érdekében.
Mint minden transzformátornak, az áramváltónak is van primer tekercselése, magja és szekunder tekercse, bár egyes transzformátorok (beleértve az áramváltókat is) légmagot használnak. Elvileg az egyetlen különbség az áramváltók és a feszültségtranszformátorok (normál típusú) között, hogy az előbbi "állandó" árammal, míg az utóbbi "állandó" feszültséggel működik, ahol az "állandó" szigorú áramkörelméleti jelentőséggel bír. .
Az áramváltó bekötési módját a csatlakoztatott terhelés működési követelményei szerint határozzák meg. A leggyakrabban használt huzalozási módok az egyfázisú, háromfázisú csillagok és a nem teljes csillagok.
Első betű: L - Áramváltó
Második betű: A - Fal a stíluson keresztül; Z oszlopos típus; M - gyűjtősín típus; D - Egyfordulós típus; V-fordított szerkezet; J-Zero sorozat
Földelés észlelésére szolgál; W - Szennyezés elleni küzdelem; R-tekercselés exponált típus
Harmadik betű: Z - epoxigyanta öntvénytípus; C - Kerámia szigetelés; Q - Gázszigetelő közeg; W - A mikroszámítógépek védelmének szentelt
Negyedik betű: B - védelmi szinttel; C - Differenciálvédelem; D-D szint; Q-erősítésű típus; J-erősítésű ZG
Ötödik számjegy: feszültségszint, termék sorozatszáma
