Nagyfeszültségű biztosíték DIN áramkorlátozó biztosíték XRNT 63A HRC biztosíték IEC60282 12KV 24KV 36kv A HRC biztosíték (nagy szakítóképességű biztosíték) a biztosítékok egyik fajtája, ahol a biztosíték vezetéke rövidzárlati áramot hordoz egy meghatározott időtartamon belül. Ha a hiba fellép az áramkörben, akkor az kialszik. A HRC biztosíték üvegből, másfajta vegyszerből készül összetett.

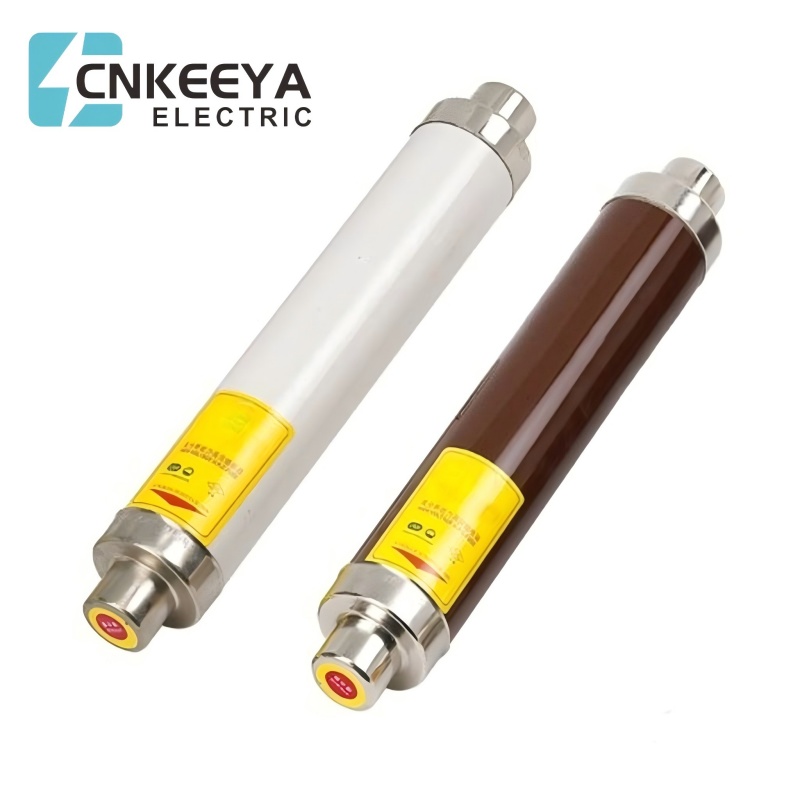

Nagyfeszültségű biztosíték DIN áramkorlátozó biztosíték XRNT 63A HRC biztosíték IEC60282 12KV 24KV 36kv
A HRC biztosíték (nagy szakítóképességű biztosíték) a biztosítékok egyik fajtája, ahol a biztosíték vezetéke rövidzárlati áramot hordoz egy meghatározott időtartamon belül.
Ha a hiba fellép az áramkörben, akkor az kialszik. A HRC biztosíték üvegből, másfajta kémiai vegyületből készül. A biztosíték burkolata szorosan zárható, hogy elkerülje a légkör levegőjét. A biztosíték mindkét oldalán a kerámiaház fém kupakkal van ellátva, amely olvadó ezüsthuzallal van hegesztve. A burkolata tartalmaz egy kis helyet, amelyet huzal vesz körül, egyébként a biztosíték eleme.
Normál körülmények között a biztosítékon átfolyó áram nem biztosít elegendő energiát az elem lágyításához. Ha a nagy áram átfolyik a biztosítékon, akkor az megolvasztja a biztosíték elemét, mielőtt a hibaáram elérné a csúcspontját.
Ha a biztosíték túlterhelt állapotban van, akkor a biztosíték eleme nem fog kiégni, de ha ez az állapot hosszabb ideig fennáll, akkor az olyan anyag, mint az Eutectic, feloldja és eltöri a biztosíték elemét. Ha a biztosíték rövidzárlatos állapotban van, akkor a biztosítékelem vékonyabb részei gyorsan feloldódnak és összetörnek az eutektikus anyag előtt.
Ez az oka annak, hogy a HRC biztosíték elemén belül biztosítsuk a korlátozásokat.
A HRC biztosíték felépítése olyan anyagból készül, amelynek magas hőálló teste van, mint például a kerámia. Ez a kerámia test fém zárókupakokat tartalmaz, amelyek egy ezüstáramot hordozó elemen keresztül vannak hegesztve.
A biztosítéktest belső terét töltőpor anyag tölti ki. Itt a felhasznált anyag kvarc, párizsi gipsz, por, márvány, kréta stb. Ez az oka annak, hogy az áram áramlása nem tud túlmelegedni. A keletkező hő elpárologtatja az olvadt elemet. A kémiai reakció a töltési teljesítmény és az ezüstgőz között megy végbe, ami nagy ellenállású anyagot eredményez, amely segít csökkenteni a biztosítékon belüli ívet.
Kis fajlagos ellenállása miatt általában rezet vagy ezüstöt használnak biztosítékként. Ennek az elemnek általában két vagy több szakasza van. A biztosítóelemnek általában két vagy több szakasza van, amelyek bádogcsatlakozásokkal vannak összekötve. Az ón olvadáspontja 2400 °C, ami alacsonyabb, mint az ezüst 980 °C-os olvadáspontja. Így az ónkötések olvadáspontja megakadályozza, hogy a biztosíték magas hőmérsékletet kapjon rövidzárlati és túlterhelési körülmények között.
