Kültéri vákuum megszakító

A CNKEEYA Outdoor Vacuum Circuit Breaker megbízható és tartós, nagy teljesítményű elektromos eszköz kültéri áramelosztó rendszerekhez. Kiváló teljesítményének és megbízhatóságának köszönhetően az egyik kedvelt megszakító az energiaiparban.

1. Termékleírás

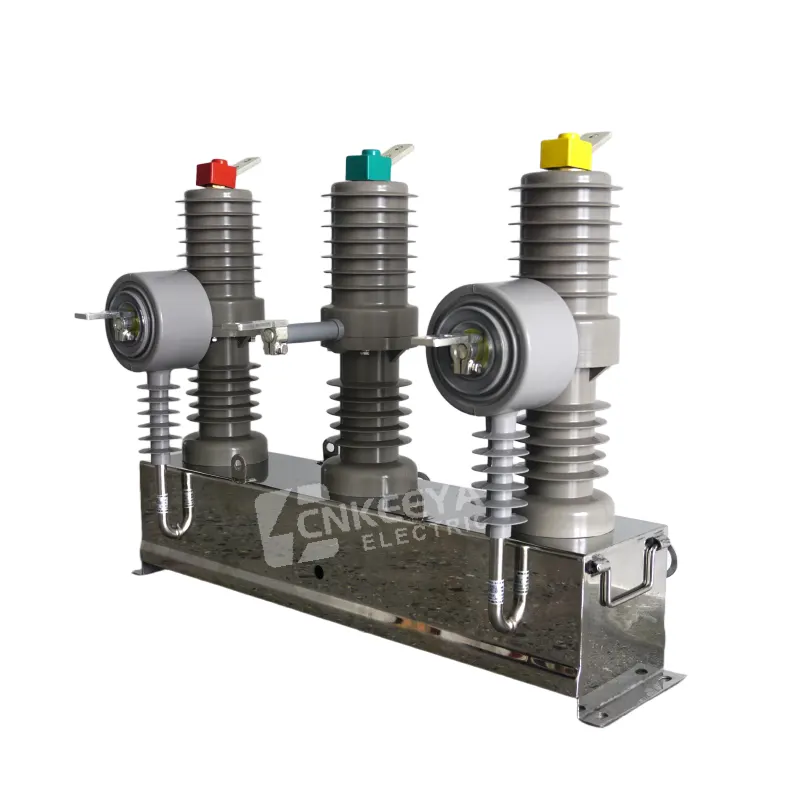

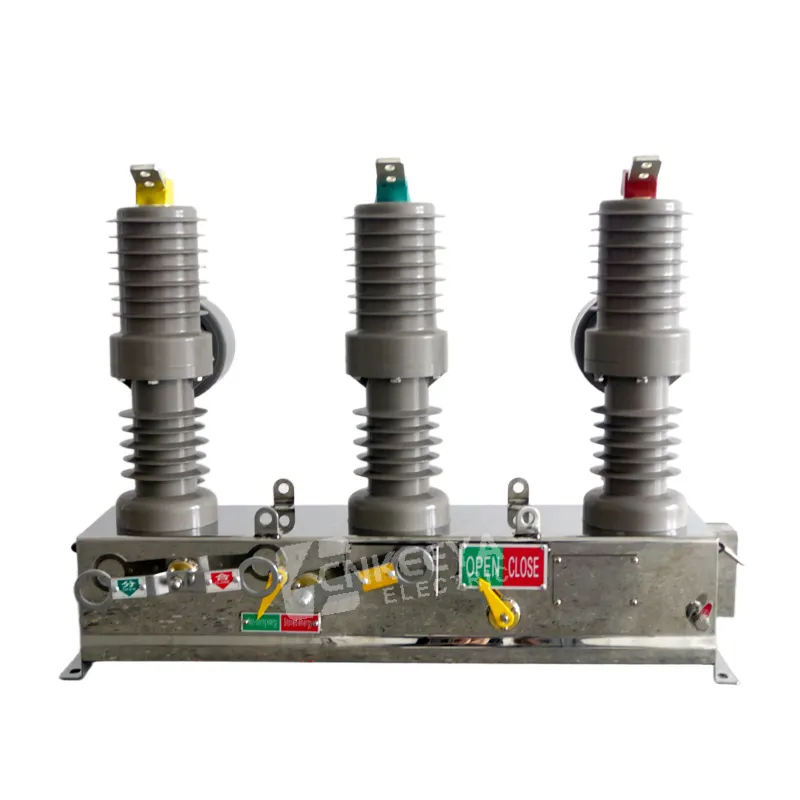

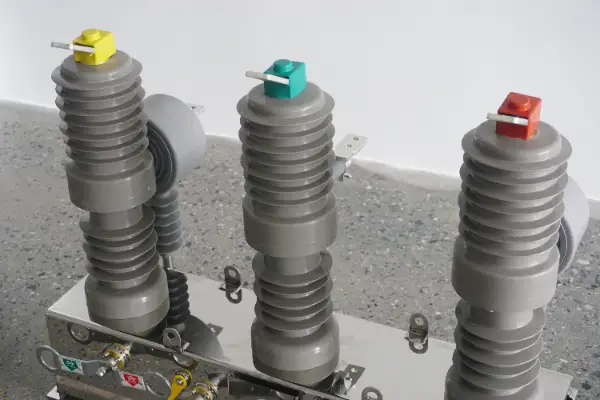

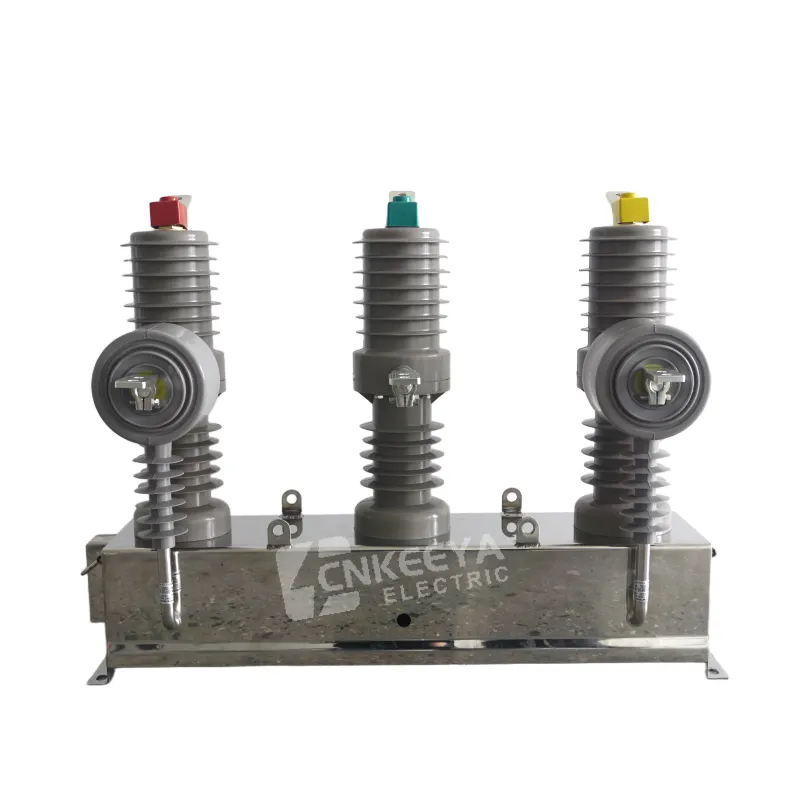

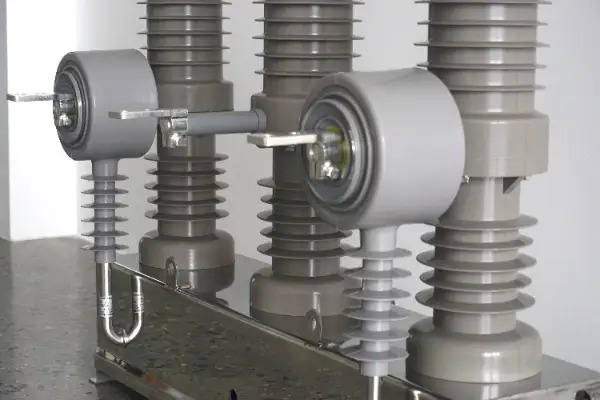

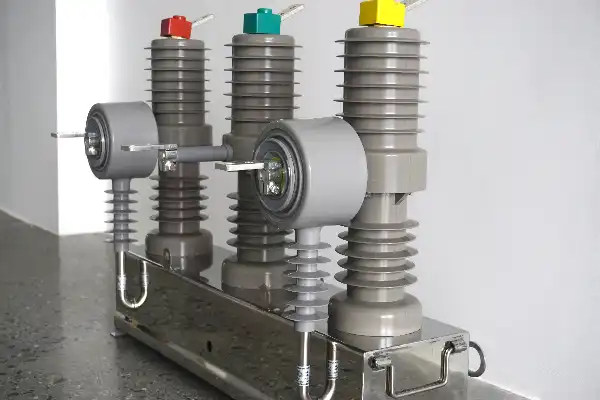

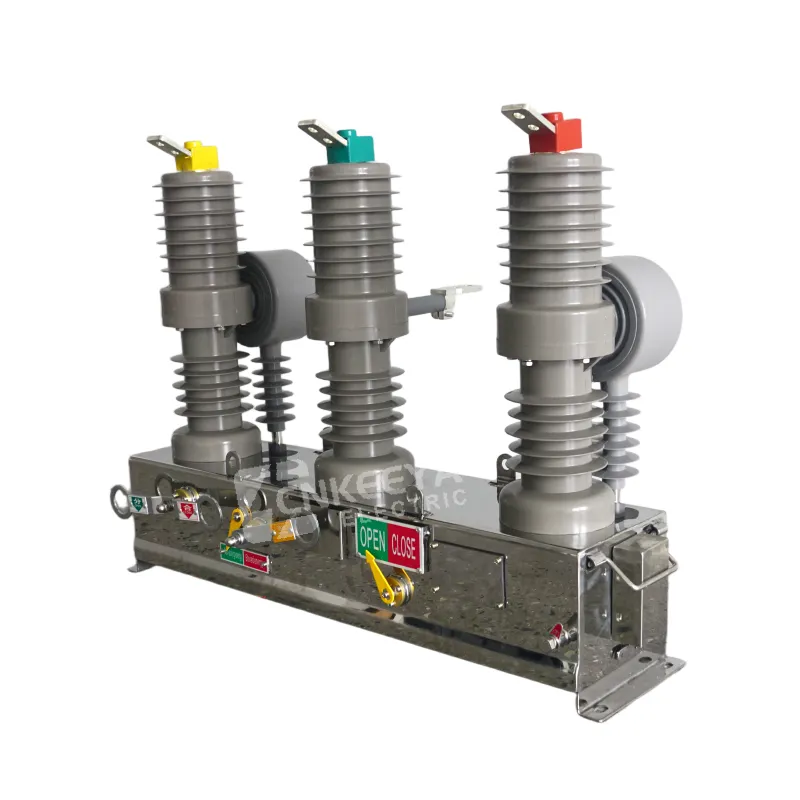

A ZW32-12/630-20 egy 12 kV-os kültéri oszlopra szerelhető vákuummegszakító. Névleges frekvencia: 50 Hz háromfázisú váltakozó áram; Névleges áram: 630 A; Névleges rövidzárlati megszakítóáram: 20 kA. Széles körben használják városi és vidéki elektromos hálózatokban, ipari és bányászati áramköri és kapcsolóáram-elosztó rövidzárlat- és áramelosztó rendszerekben. alkalmas gyakori üzemeltetési alkalmakra.

Modell Jelentés

ZW32: Kültéri vákuum megszakító sorozat

12: Névleges feszültség 12kV

630: Névleges áram 630A

20: Névleges rövidzárlati megszakítóáram 20kA

Termék leírása:

Az Outdoor Vacuum Circuit Breaker egy fejlett megszakító, amelyet kifejezetten kültéri nagyfeszültségű áramelosztó rendszerekhez terveztek. Vákuumos ívoltási technológiát használ, hogy megbízható védelmet és vezérlési funkciókat biztosítson az elektromos rendszer számára.

2. Termékjellemzők

2.1 Szerkezeti tervezés

Háromfázisú pilléres teljesen zárt szerkezet, beépített működési mechanizmussal, por-, nedvesség- és páralecsapódásgátlóval.

Kompakt méret és könnyű súly, könnyű oszlopra szerelhető felszerelés, nincs szükség speciális alapozásra.

Opcionális leválasztó kapcsoló látható törésponttal nyitási pozícióban és helytelen működés elleni reteszeléssel a karbantartás biztonsága érdekében.

2.2 Szigetelés és ívkioltás

Vákuummegszakítót alkalmaz, olaj- és SF6-mentes, környezetbarát, tűz- vagy robbanásveszély nélkül.

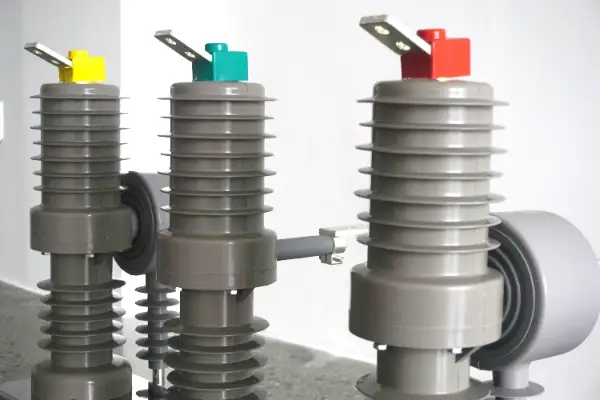

Szilikongumi kompozit szigetelés, ózonálló, UV-álló és erős hidrofób; széles hőmérsékleti tartományban -40 ℃ ~ + 70 ℃ és IV osztályú szennyezett környezetben alkalmazható.

Réz-króm érintkezés axiális mágneses térszerkezettel, erős szakítóképességgel és hosszú elektromos élettartammal, ideális gyakori használathoz.

2.3 Működés és vezérlés

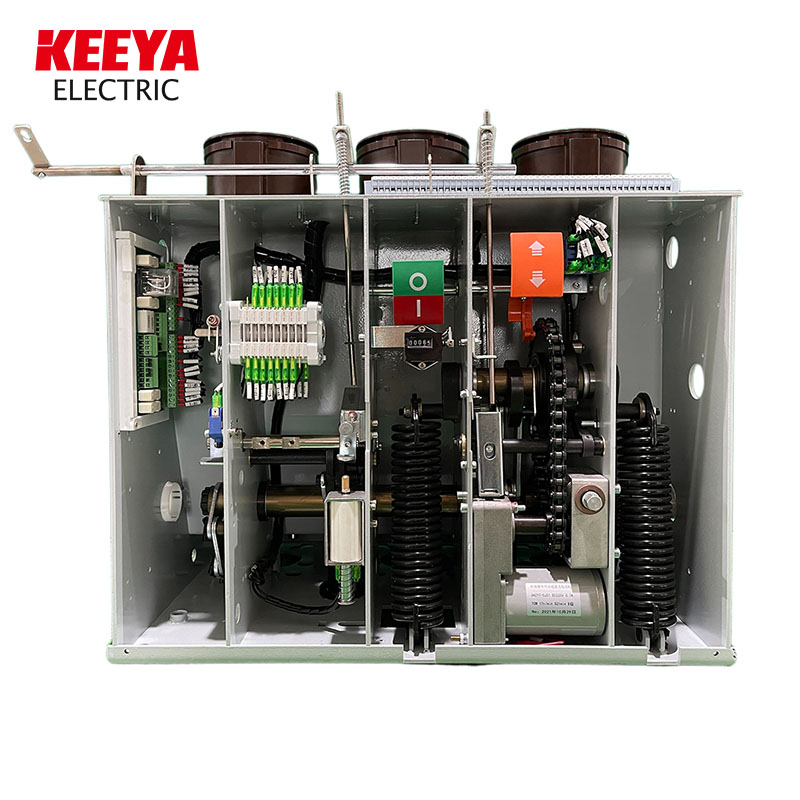

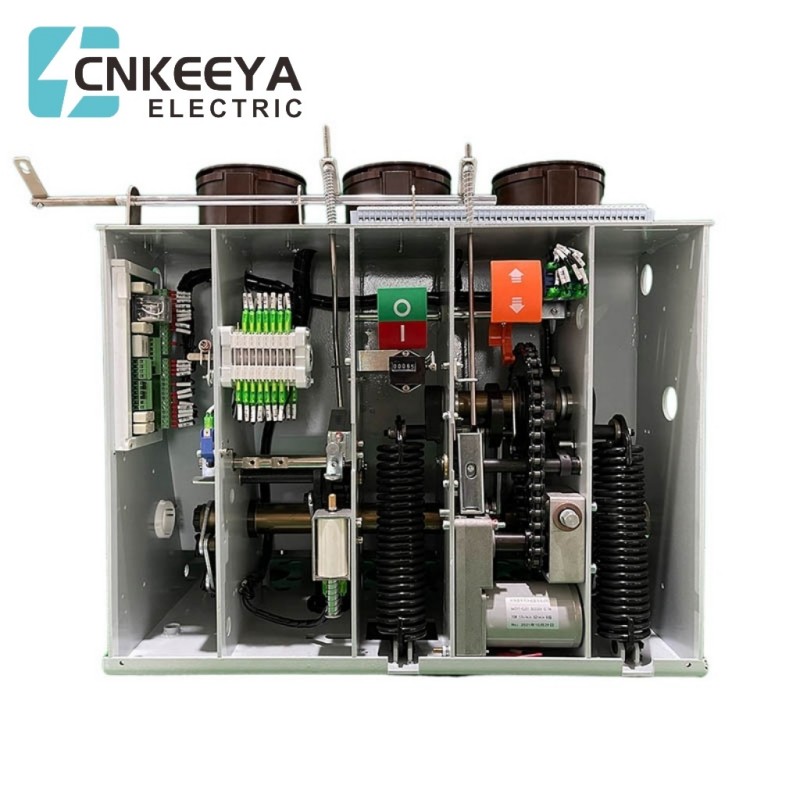

Rugós mechanizmus / állandó mágneses mechanizmus opcionális, kézi támasztó, elektromos és távirányító.

Állandó mágneses mechanizmus kevesebb alkatrészrel és rövid átviteli lánccal; mechanikai élettartam akár 30 000-szer, nyitási idő ≤8ms.

Külső CT/PT konfigurálható, integrált túláram, azonnali kioldás és földzárlat védelem; intelligens vezérlővel felszerelve az újrazáráshoz és a hibamemóriához.

2.4 Anyag és védelem

Szekrény: Rozsdamentes acél / Dacromet rozsdamentes bevonat UV-álló lakkal, sópára és korrózióálló.

Teljesen zárt kivitel, ellenáll a 12 mm-es jégbevonatnak és a 35 m/s szélsebességnek, stabil működés 2000 méteres magasságig.

3. Értékesítési pontok

3.1 Nagy biztonság és megbízhatóság

Vákuumos ívoltás + környezetbarát anyag, nincs tűz- és robbanásveszély, karbantartást nem igényel.

Ezredmásodperces szintű hibaelhárítás, gyors hibaleválasztás az áramkimaradás terjedelmének minimalizálása érdekében.

3.2 Intelligens kompatibilitás

Kompatibilis az elosztóhálózat automatizálásával, támogatja a távfelügyeletet, az adatfeltöltést és az aktív hibariasztást.

Integrált elsődleges és másodlagos kialakítás, megfelel a nemzeti hálózati szabványoknak, könnyen csatlakoztatható az intelligens elektromos hálózathoz.

3.3 Költséghatékony és nagy hatékonyságú

Hosszú mechanikai és elektromos élettartam, csökkenti a csere- és karbantartási költségeket, alacsonyabb a teljes életciklusra vonatkozó beruházás.

Egyszerű telepítés és kis helyigény, takarítson meg mélyépítési és szerelési költségeket, lerövidíti az építési időt.

3.4 Kiváló környezeti alkalmazkodóképesség

Széles működési hőmérséklet-tartomány, erős szennyeződés- és korróziógátló teljesítmény; stabil, hosszú távú működés zord kültéri körülmények között, alkalmas városi, vidéki, hegyvidéki és tengerparti területekre.

Jellemzők:

Hatékony vákuumíves oltási technológia: A fejlett vákuumíves oltási technológia alkalmazása gyors és megbízható áramkör-lekapcsolást és csökkenti az energiaveszteséget.

Kiváló időjárásállóság: A kültéri környezet kemény követelményeinek megfelelően tervezték, kiváló víz- és porálló tulajdonságokkal rendelkezik, biztosítva a berendezés stabil működését.

Megbízható működési teljesítmény: Megbízható rövidzárlat-tűrő képességgel rendelkezik, és különféle munkakörülmények között alkalmas villamosenergia-rendszerekhez, biztosítva a berendezések és rendszerek biztonságos működését.

Intelligens vezérlés és felügyelet: Fejlett vezérlőrendszerrel felszerelve valós időben tudja nyomon követni az energiarendszer működési állapotát, és teljes körű biztonságot nyújt.

Testreszabható konfiguráció: Különféle specifikációkat és modelleket biztosít, és az ügyfelek igényei szerint testreszabható, hogy megfeleljen a különböző energiaellátó rendszerek követelményeinek.

A kültéri vákuum-megszakítóra vonatkozó mezők:

Nagyfeszültségű áramelosztó állomás

Ipari gyár terület

szélerőműpark

napenergia stati
