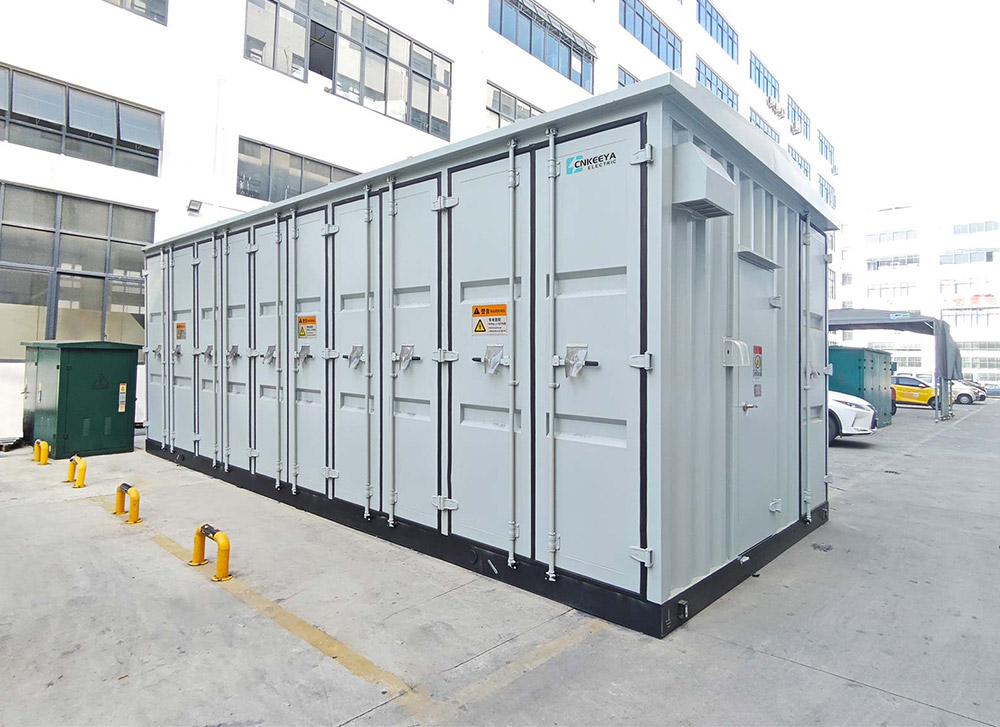

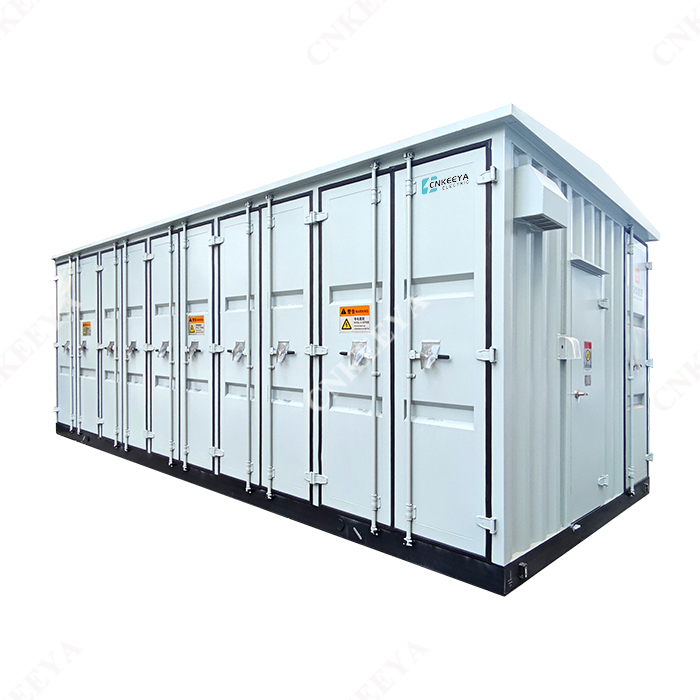

40,5 KV és az alatti moduláris intelligens előregyártott alállomások

A CNKEEYA a moduláris intelligens előregyártott alállomások vezető szállítója, amely a 220 KV-os és moduláris intelligens előregyártott alállomások megoldásaira specializálódott.

Az előregyártott szekrény egy kültéri intelligens alállomás, amely a „standard elosztás” alapkoncepcióján alapul. Az előregyártott szekrényszerkezet átvétele fontos intézkedéssé vált az intelligens alállomások elsődleges berendezéshordozóinak megépítésében. Az intelligens hálózat építésének felgyorsulásához képest az alállomás-építés üteme viszonylag elmaradt. Az intelligens alállomás építési ciklusának felgyorsítása érdekében a State Grid Corporation of China javasolta a szabványos elosztó alállomás építési módját. A "szabványos tervezés, gyári feldolgozás és összeszerelés" megoldása megvalósítja az intelligens alállomás (előregyártott szekrény) gyors promócióját és alkalmazását.

Az előregyártott szekrény az intelligens alállomásokon alkalmazott új technológia, új anyagok és új berendezések fontos megtestesítője. Előregyártott szekrényből, másodlagos berendezés panelből (vagy állványból), szekrény segédberendezéseiből stb. áll. Elvégzi a gyártást, az összeszerelést, a vezetékezést, az üzembe helyezést és egyéb feladatokat a gyárban, és a teljes projekt helyszínére szállítják, amely a telepítési alapon található.

Az előregyártott szekrény és belső másodlagos berendezései megvalósítják a másodlagos berendezések teljes készletének gyártó általi integrálását, megvalósítják a gyári feldolgozást, csökkentik a helyszíni másodlagos vezetékezést, csökkentik a tervezést, a kivitelezést, az üzembe helyezést és a munkaterhelést, egyszerűsítik a karbantartást, lerövidítik az építési időszakot és hatékonyan támogatják az elektromos hálózat gyors kiépítését. Az előregyártott szekrény rendelkezik a szabványosítás, a modularizáció és az előregyártás műszaki jellemzőivel. A gyártó testreszabhatja a konkrét méreteket a berendezés szekrényének tényleges igényei szerint, hogy alkalmazkodjon a berendezés normál működéséhez.

A szabványosítás azt jelenti, hogy az előregyártott szekrény méretének a szabványos konténer méretére kell vonatkoznia, és megfelelően javítani kell, hogy tökéletes legyen és megfeleljen a berendezés szabványának, valamint elérje a megfelelő szabványosítást a berendezés normál működésének hatékonyabb elősegítése érdekében;

A modularizáció azt jelenti, hogy az előregyártott szekrényt nyilvános berendezések előre gyártott szekrényébe, intervallum berendezés előre gyártott szekrényébe, AC/DC tápellátású előregyártott szekrénybe, akkumulátoros előregyártott szekrénybe és egyéb modulokba sorolják a belső berendezések különböző funkciói szerint. A különböző feszültségszinteknek megfelelően a különböző moduláris előregyártott szekrények több almodulra oszthatók;

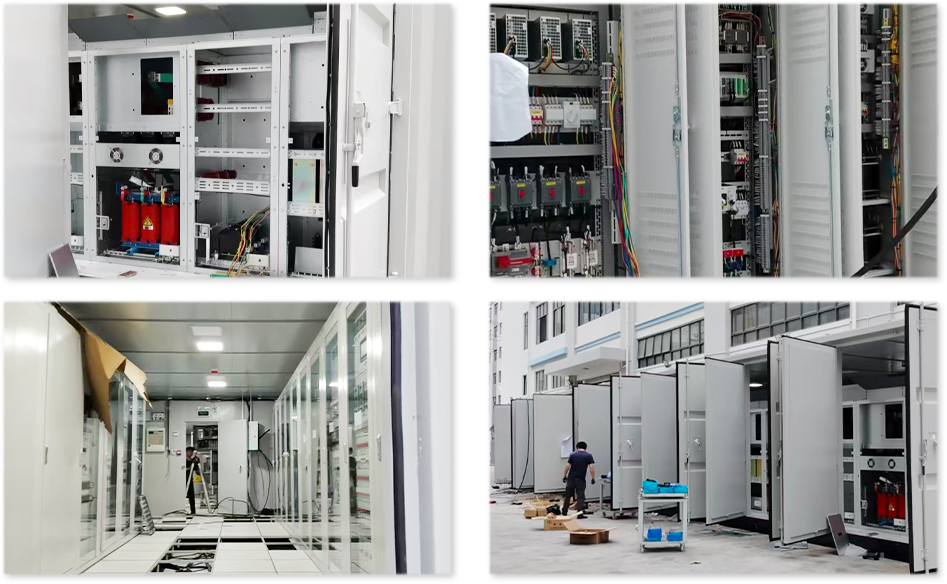

Az előregyártás azt jelenti, hogy a szekrényszerkezet, a belső berendezések beépítése, a belső berendezések közötti huzalozás, a kábelek és az előregyártott szekrény belső berendezései közötti optikai kábelek mind gyári előregyártással kerülnek feldolgozásra. Az összes berendezés telepítése, bekötése és üzembe helyezése pedig a gyárban történik. Az előregyártott szekrény és belső berendezései az alállomás telephelyére egészében kerülnek szállításra, a pozicionálás és a bekapcsolás a helyszíni építés hatékonyságának javítása és az intelligens alállomás építési ciklusának csökkentésére irányuló cél elérése érdekében befejeződik!

A 220 KV és az alatti moduláris intelligens előregyártott alállomások jellemzői

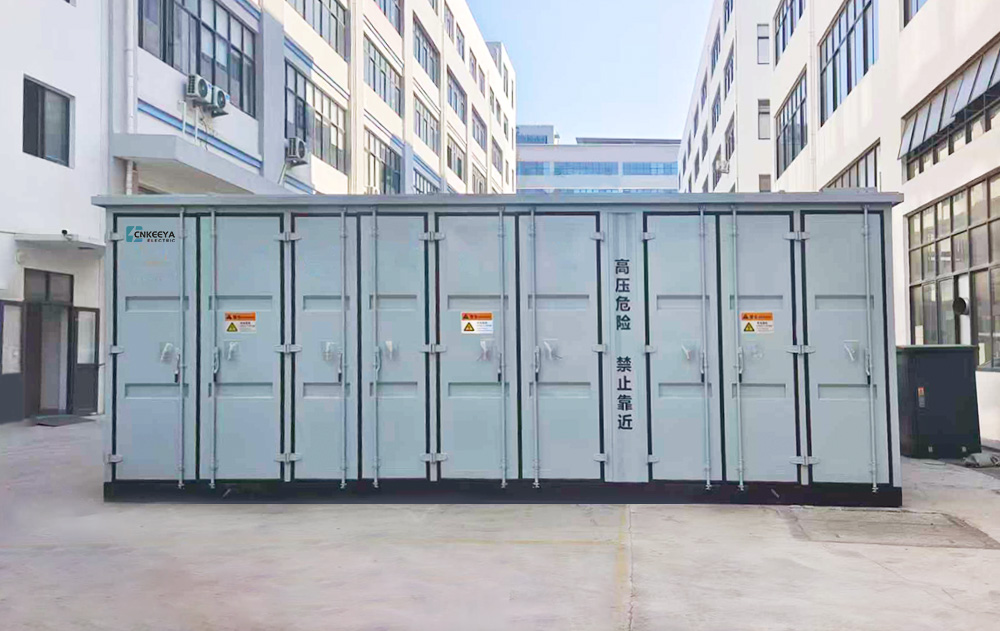

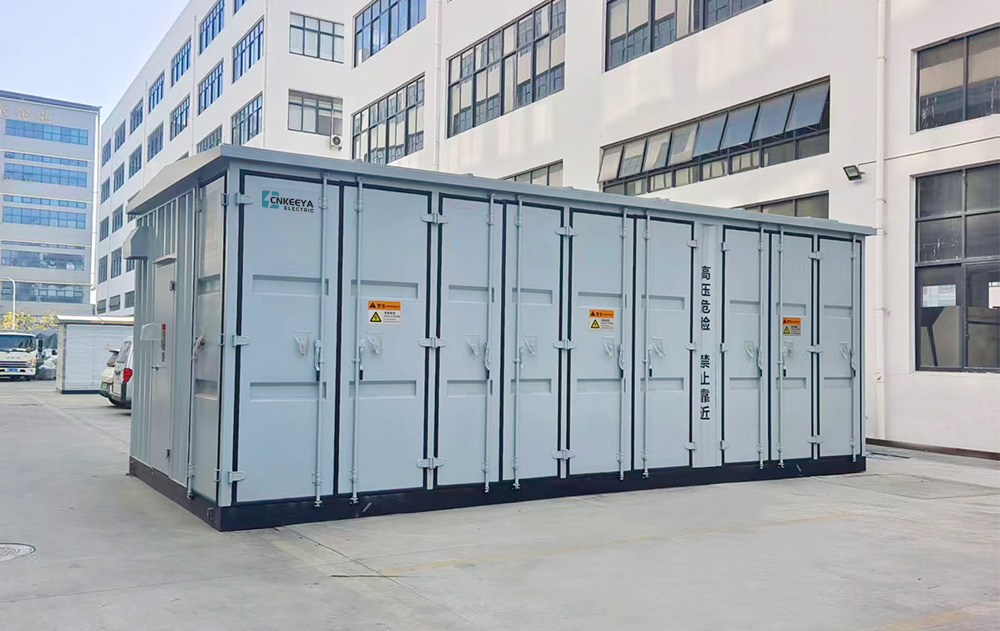

220 kV-os és az alatti moduláris intelligens előregyártott alállomások

A 220 kV-os és az alatti moduláris intelligens előregyártott szekrény típusú alállomás az állami hálózat által támogatott új generációs intelligens alállomás, amelynek előnyei a biztonság és a megbízhatóság, a kis Boor terület, rövid építési időszak, kicsi és szép megjelenés, hosszú élettartam, sugárzásmentes, alacsony zajszint, rugalmas elrendezés stb.

A fő transzformátor biztonságos, megbízható, alacsony zajszintű, szivárgásmentes és magmentes, kiváló minőségű termékeket alkalmaz; az egész állomás mentes a szabad vezetékektől és az elektromos berendezésektől. A jó héjvédelemmel kiküszöbölhető a véletlen áramütés veszélye; a teljes alállomás kompakt elrendezése több mint 30%-kal csökkenti az alapterületet és a magasságot a polgári alállomáshoz képest, csökkentve a városi terület kihasználtságát; az épülettömb-modularizáció tervezési koncepcióját az alállomás minden berendezésére alkalmazzák, és minden modulnál megvalósul a gyári gyártás és összeszerelés. A helyszíni mélyépítési munkaterhelés a hagyományos polgári alállomáshoz képest több mint 70%-kal, a berendezések telepítési terhelése pedig több mint 80%-kal csökken; nincs szükség az út adagolására a berendezések mozgósításához, és nincs por- és zajszennyezés az építés során; a héj képes megvalósítani a teljes állomási színfestést, integrálni a városi tematikus kultúrát, javítani a környezeti tervezés és a környezet harmóniájának integrációját; előregyártott szekrény, tűzfal technológián, hanggát technológián és elektromágneses árnyékolástechnikán keresztül 40 decibel alá tudja csökkenteni az alállomás zaját, megfelel a városi környezeti vizsgálat követelményeinek, megszünteti a környező lakóterületek zajszennyezését; az alállomás modularizálása miatt az alállomás beszerzési problémáinak megoldása, a telekrendezési terület teljeskörű elrendezése alállomások építése és leszállása városi központokban, ami az alállomásépítés új módja.

Gyors - 3 hónap gyári gyártási ciklus, 1 hónap helyszíni építési ciklus.

Kicsi - kis terület, 30%-70%-kal kisebb, mint a hagyományos alállomás-építéseknél

Precíz – a héj a nemzetközileg fejlett hat korróziógátló eljárást alkalmazza, amely 30 évig rozsdamentes, élettartama pedig 60 év. A fő elektromos berendezések karbantartásmentes berendezéseket használnak, amelyek biztonságosak és megbízhatóak, kiváló feldolgozási technológiával és gyönyörű megjelenésű kialakítással.

Megtakarítás – a szabványos tervezés, a gyári feldolgozás és az összeszerelés típusú konstrukció 5%-10%-át takaríthatja meg a teljes alállomás átfogó beruházásából. Az alállomás kompakt elrendezése fejlett teljes rendszerintegrációs technológiát alkalmaz, így a föld erőforrások 30–70%-át takarítja meg.

Rugalmas - építőelemes moduláris felépítés az alállomás különböző földrajzi elhelyezkedésének megfelelően, vagy szakaszonként megépíthető az aktuális időszak jelenlegi és jövőbeli tervezése szerint; kényelmesen mozgatható, a legrövidebb idő alatt egészében áthelyezhető.

Alkalmazási kör

A termékek nem csak a városközponti területeken használhatók a hagyományos alállomások nehéz leszállási problémáinak megoldására, hanem széles körben alkalmazhatók a szén-, olaj- és más hagyományos energiaiparban, valamint a fotovoltaikus, szélenergia és más új energiaágazatban. Ugyanakkor az "építőkocka moduláris" kialakításával, gyártási és szállítási összeszerelési módjával különösen alkalmas külvárosi, távoli hegyvidéki területekre és más olyan helyekre, ahol a közúti szállítás kényelmetlen.

Működési környezeti feltételek

A szekrényben lévő összes berendezésnek nedvességállónak kell lennie, és az előre gyártott szekrénynek rendelkeznie kell páramentesítő funkcióval.

Magasság: <1000 m

Éves átlaghőmérséklet: 23℃

Extrém maximum hőmérséklet: 39.9℃

Extrém minimum hőmérséklet: -8. 6℃

Éves átlagos csapadék: 1300

Átlagos éves párolgás: /

Éves maximális hóvastagság: /

Éves átlagos relatív páratartalom (%): ≤75

Éves maximális fagyott talajmélység: ≤0. 5 m

Éves napsütéses órák: /

Éves átlagos zivataros napok (d): 37. 6

Éves átlagos viharos napok (d): /

Szennyezettségi szint: IV

Maximális szélsebesség: 25. 3m/s

Alap szeizmikus intenzitás: VI

Beépítési helyzet: kültéri

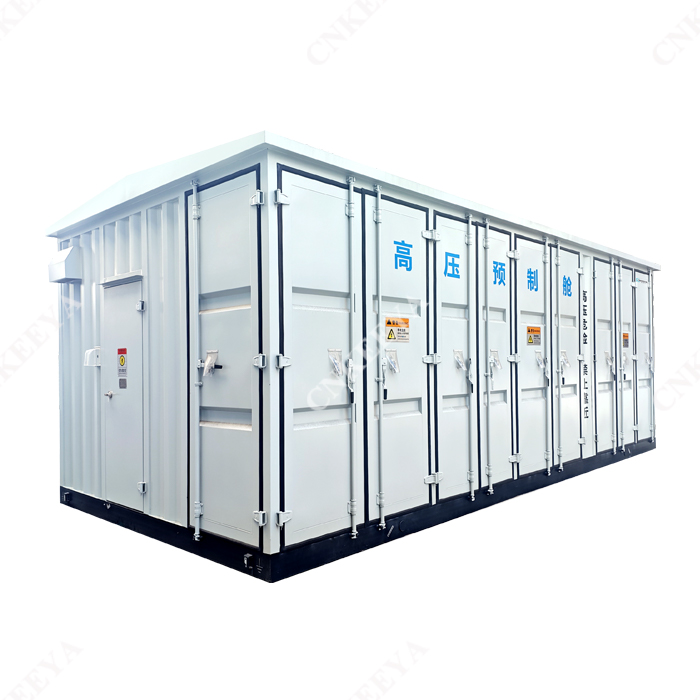

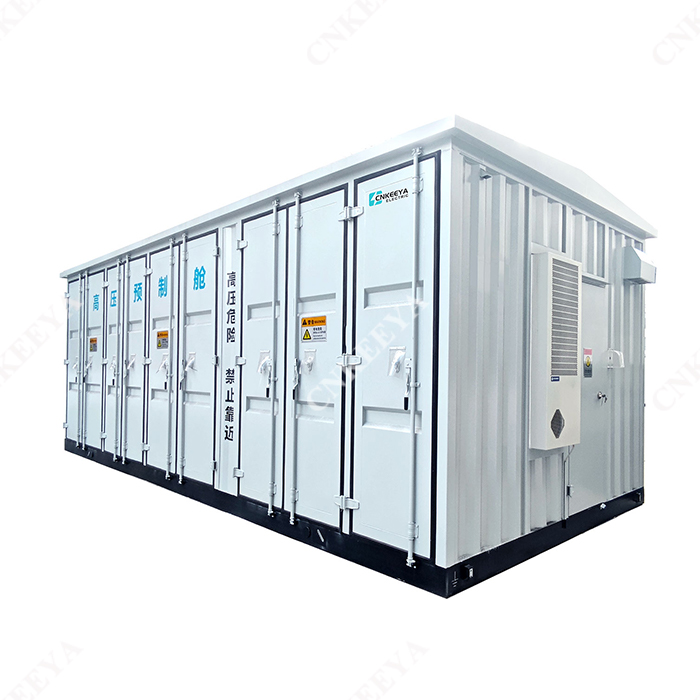

Az előregyártott kamra szerkezete

1. Az előregyártott szekrény belső tere és szerkezete másodlagos berendezésekből, légkondicionálásból, világításból, előharcos, biztonsági, képi és egyéb berendezésekből áll. Ugyanakkor meg kell felelni a berendezés-üzemeltető és karbantartó személyzet munkakövetelményeinek is. A szekrény belseje felújításra szorul. A dekorációs anyagok tűz- és vízálló anyagok. A dekorációs anyagok és válaszfalak közé hőszigetelő anyagok adhatók, hogy blokkolják a napfényt és biztosítsák a doboz hőszigetelő funkcióját, a szekrényben a világítás és a légkondicionálás az igényeknek megfelelően többféleképpen is megvalósítható. A hatékony megtakarítás érdekében a szekrénybe ipari klíma- és kipufogórendszer kerül beépítésre, amely valós időben tudja beállítani a szekrény működési környezetét; mivel jelenleg a felügyelet nélküli módot alkalmazzák, a szekrénybe biztonsági, kép-, képfigyelő és tűzjelző rendszereket kell telepíteni; a vezetékek elrendezése megfelelően elhelyezhető a berendezés normál működésének megfelelően.

2. Előre gyártott szekrény típusú térinformatikai kompozit készülékek és előre gyártott szekrény típusú alállomások. Az előregyártott szekrényes térinformatikai kompozit készülékek előre gyártott dobozokat, bejövő és kimenő vonalintervallumokat és szakaszos mérési és védelmi intervallumokat tartalmaznak, a bejövő és kimenő vonal intervallumok pedig a bejövő vonal intervallumokat és a fő transzformátor intervallumokat; a bejövő vonal intervallum magában foglalja a bejövő vezeték csatlakozóját, az I. szakaszolót, a szakaszolót.
