Amerikai típusú előregyártó alállomás

A Keeya, egy neves gyár és megbízható beszállító, a legmodernebb amerikai típusú előregyártó alállomások gyártására specializálódott. Az innováció és a precíziós tervezés iránti elkötelezettségünkkel gyárunk kiválóan teljesít ezeknek a fejlett alállomásoknak a megalkotásában, amelyeket úgy terveztek, hogy megfeleljenek az elektromos infrastruktúra-ipar változó igényeinek.

Kérdés küldése

termékleírás

Elkötelezett beszállítóként a Keeya a minőséget és az ipari szabványok betartását helyezi előtérbe, és a legmodernebb megoldásokat kínálja az energiaelosztó rendszerek javítására. Az amerikai típusú előregyártott alállomások új sorozatával a Keeya továbbra is mércét állít a megbízhatóság, a hatékonyság és a modern technológia terén. Válassza a Keeya-t beszállítóként az elektromos alállomások legújabb termékeiért, és tapasztalja meg a hatékony és fejlett áramelosztás jövőjét.

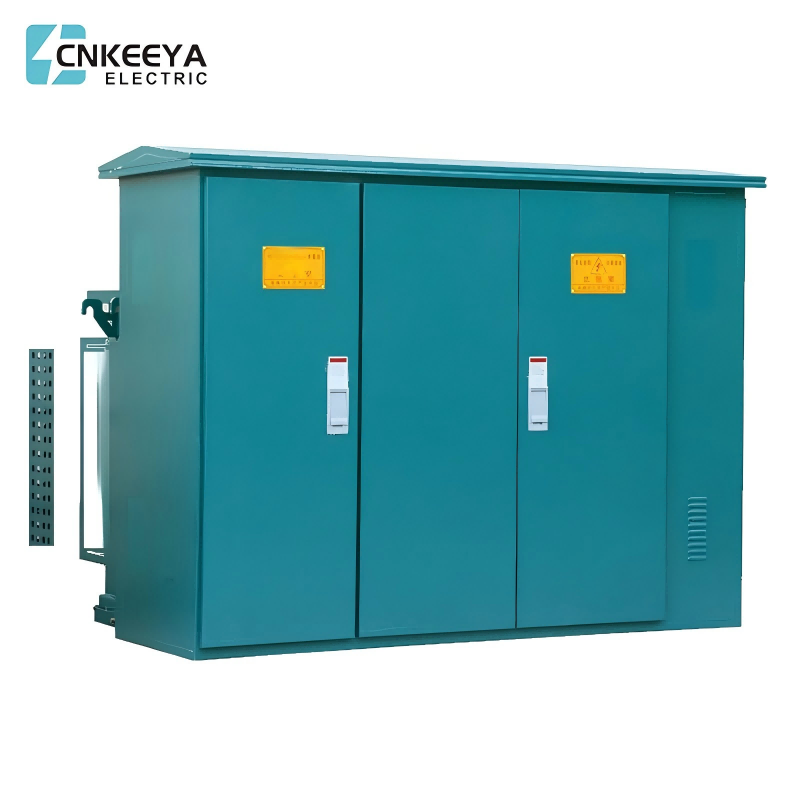

ZGS11-12 sorozatú amerikai típusú előregyártó alállomás (amerikai típus) Kis térfogatú, könnyű telepítés és karbantartás, alacsony zajszint, alacsony veszteség, lopásgátló, túlterhelési kapacitás, teljes védelem és egyéb jellemzők. Alkalmas új lakóterületekre, zöldövezetekre, parkokra, állomásokra, szállodákra, építkezésekre, repülőterekre és más helyekre.

A ZGS11-12 sorozatú amerikai típusú előregyártott alállomás (amerikai típus), amely alkalmas 10 kV-os gyűrűs hálózati tápegységre, kettős tápegységre vagy terminál tápegységre, alállomásként, mérőként, kompenzációs vezérlőként és védelmi eszközként használható. Ez a termék megfelel a következő szabványoknak: GB/T17467-2020 "Nagyfeszültségű/kisfeszültségű előregyártott alállomások" és DL/T537-2018 "6-35kV dobozos alállomások rendelési műszaki feltételei".


Szerviz állapot

● Magasság: legfeljebb 1000 m;

● Környezeti hőmérséklet: -35℃~+40℃;

● Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90%;

● Beépítési hely: nincs tűz-, robbanásveszély vagy vegyi korrozív gáz, és jól szellőzik, a talaj dőlési szöge legfeljebb 3°.


Műszaki paraméter

Előregyártott alállomás műszaki paramétertáblázata

Nem.

Tétel

Mértékegység

Technikai paraméter

1

Névleges feszültség

kV

12/0,4 (HV/LV)

2

Max.üzemi feszültség

kV

12 (HV slde)

3

Névleges frekvencia

Hz

50

4

Névleges kapacitás

kVA

50-1600

5

1 perc teljesítményfrekvencia-ellenállási feszültség

kV

35

6

Villám impulzus feszültség

kV

75

7

Hűtő kód


Olajba merülő önhűtéses

8

Magas feszültség tartalék biztosíték megszakító árama

kA

50

9

Dugaszolható biztosíték megszakítóáram

kA

2.5

10

Környezeti hőmérséklet

-35~+40

11

A tekercs megengedett hőmérsékleti értéke

65

12

Terhelés nélküli feszültségszabályozás


±5% vagy ±2×2,5%

13

Zajszint

db

50

14

Védelmi szint


P43


ZGS11-12 előregyártott alállomás (amerikai típusú)

Alállomás kábel bemeneti és kimeneti kiviteli rajza

Technikai követelmények:

1. Nézze meg a kombináció tényleges méretét:

2. A betonplatform felületének ßatnak kell lennie, és a kombinált alállomást a peronra kell rögzíteni préslemezrögzítéssel;

3. A földelő rúd és a kábelrögzítő konzol formája a tényleges helyzetnek megfelelően meghatározható;

4. A kábelrögzítő keretet és a földelő rudat be kell ágyazni;

5. A bemeneti és kimeneti kábelnyílás helyét az adott helyzetnek megfelelően határozzuk meg;

6. A beszerelés után a kapcsoló elején legalább 1,5 m-es résnek kell lennie a működés megkönnyítése érdekében.

7. A földelőrács készülhet 12 horganyzott köracélból vagy 40 × 4 horganyzott ßat rézből, a földelési ellenállásnak meg kell felelnie az energiaosztály követelményeinek.

Widthof kábelcsatorna

Alállomás kábel bemeneti és kimeneti konstrukciós rajza (YB6)


Előre gyártott alállomás (amerikai típusú)
