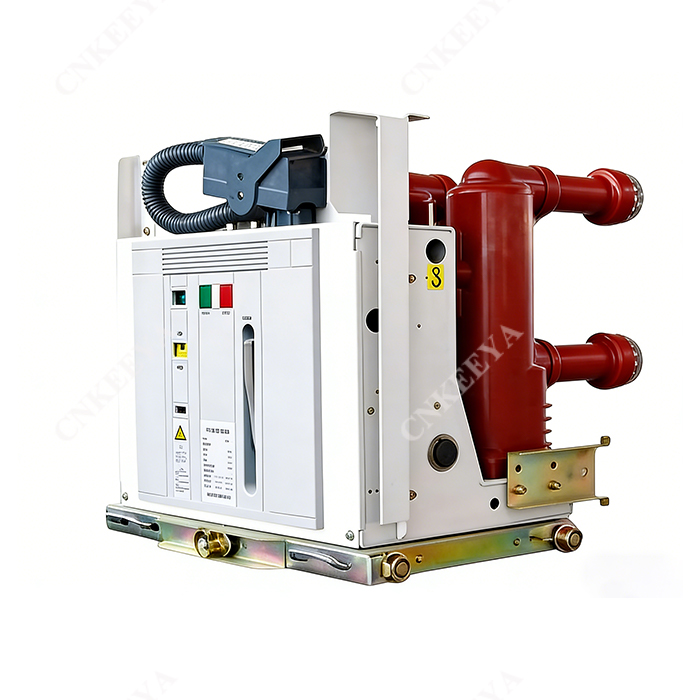

VIB-12 beltéri vákuum megszakító oldalirányú működési mechanizmussal

Általános leírás

Fő felhasználás, környezeti feltételek alkalmazása

A VIB-12 beltéri vákuum megszakító oldalsó működési mechanizmussal (a továbbiakban vákuum megszakító) 12 kV névleges feszültségű és AC 50 Hz váltóáramú beltéri kapcsolóberendezés-alkatrészekhez használatos. A termékek megfelelnek a GB 1984-2003 HV ACVacuum Circuit szabványnak. Megszakító,JB3855-19963,6~40,5 kV beltéri AC nagyfeszültségű vákuum megszakító, DLT 403-2000 Rendelés 12KV ~ 40,5 kV vákuum megszakító és IEC62271-100:2001 VacuaC Hűtőmegszakító. megszakító, amelyet elektromos hálózatokban, valamint ipari és bányászati ​​vállalkozások teljesítménytervezési védelmi és vezérlő egységeként használnak, különféle típusú terhelések átkapcsolására és gyakori működésre, valamint ismételt megszakító rövidzárlati áramokra használható.

Ez a típusú VCB a VCB új típusú működési mechanizmusát használja. Integrálja a vákuummegszakítót és a főáramkör alkatrészeit integrációként, nemzetközi márka beágyazott pólusával az elsődleges részhez, hogy megvédje a vákuum-megszakítót az ütközéstől, a portól és a nedvességtől. Jó a környezeti alkalmazkodóképessége, így nagymértékben csökkenti a működési és karbantartási költségeket, és megvalósítja a karbantartást, amely mentes az elsődleges alkatrésztől, és kevés karbantartást tartalmaz a működési mechanizmusból. szintű mechanikai tartósság, fix egységként és húzható egységgel is használható, speciális nyomószerkezettel. A fix típusú VCB megfelelő reteszeléssel rendelkezik az XGN2, GG1A és GGX típusú rögzített típusú kapcsolóberendezésekhez.

Környezeti feltételek alkalmazása

1.Környezeti hőmérséklet: Max. hőmérséklet: +40 ℃, és 24 órán belüli átlaghőmérséklet nem haladhatja meg a 35 ℃ Min. hőmérséklet: -20 ℃

2. Relatív páratartalom: Az átlagos napi relatív páratartalom;≤95%

Az átlagos havi relatív páratartalom: ≤90%

Az átlagos napi gőznyomás: ≤ 2,2 kPa

Az átlagos havi gőznyomás: ≤1,8 kPa

3. A tengerszint feletti magasság: ≤2000 m

4. Földrengés intenzitása: nem haladhatja meg a 8 fokot

5. Por, tűz, vegyi erózió, robbanás, gőz és sópermet nélkül kell felszerelni.

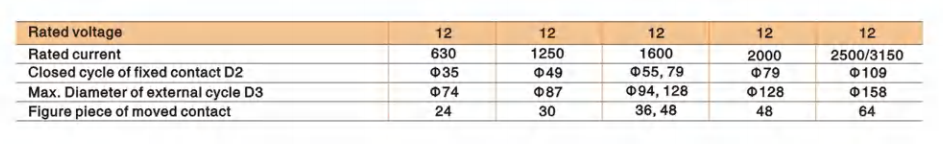

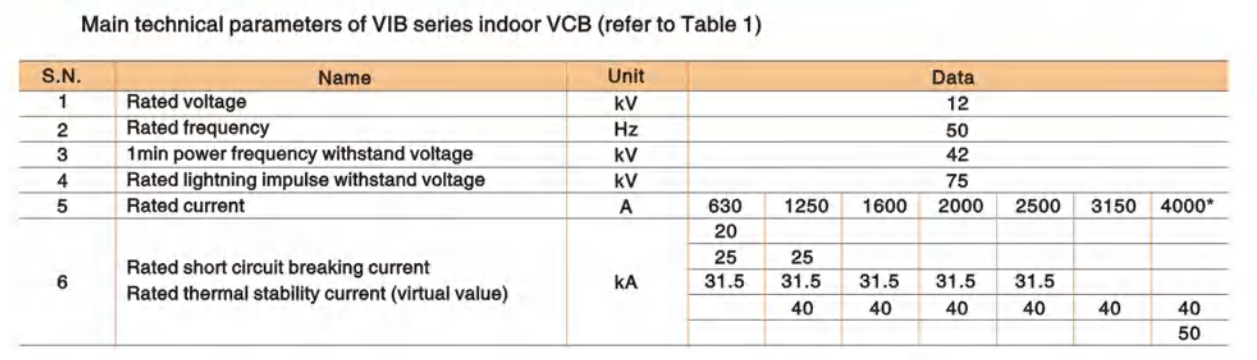

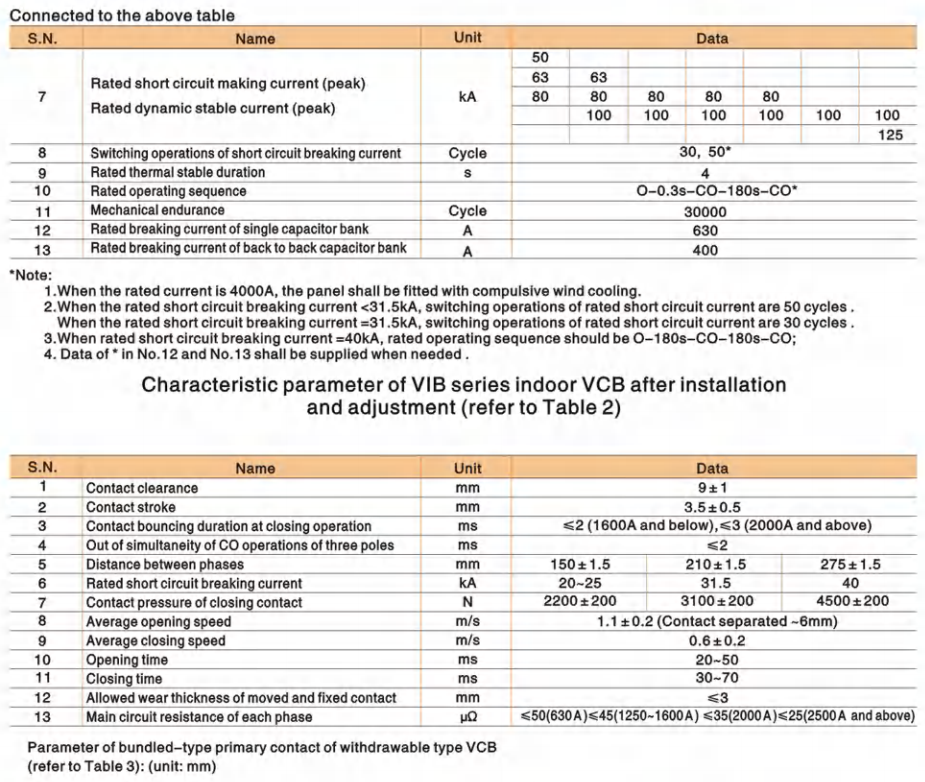

Műszaki paraméter

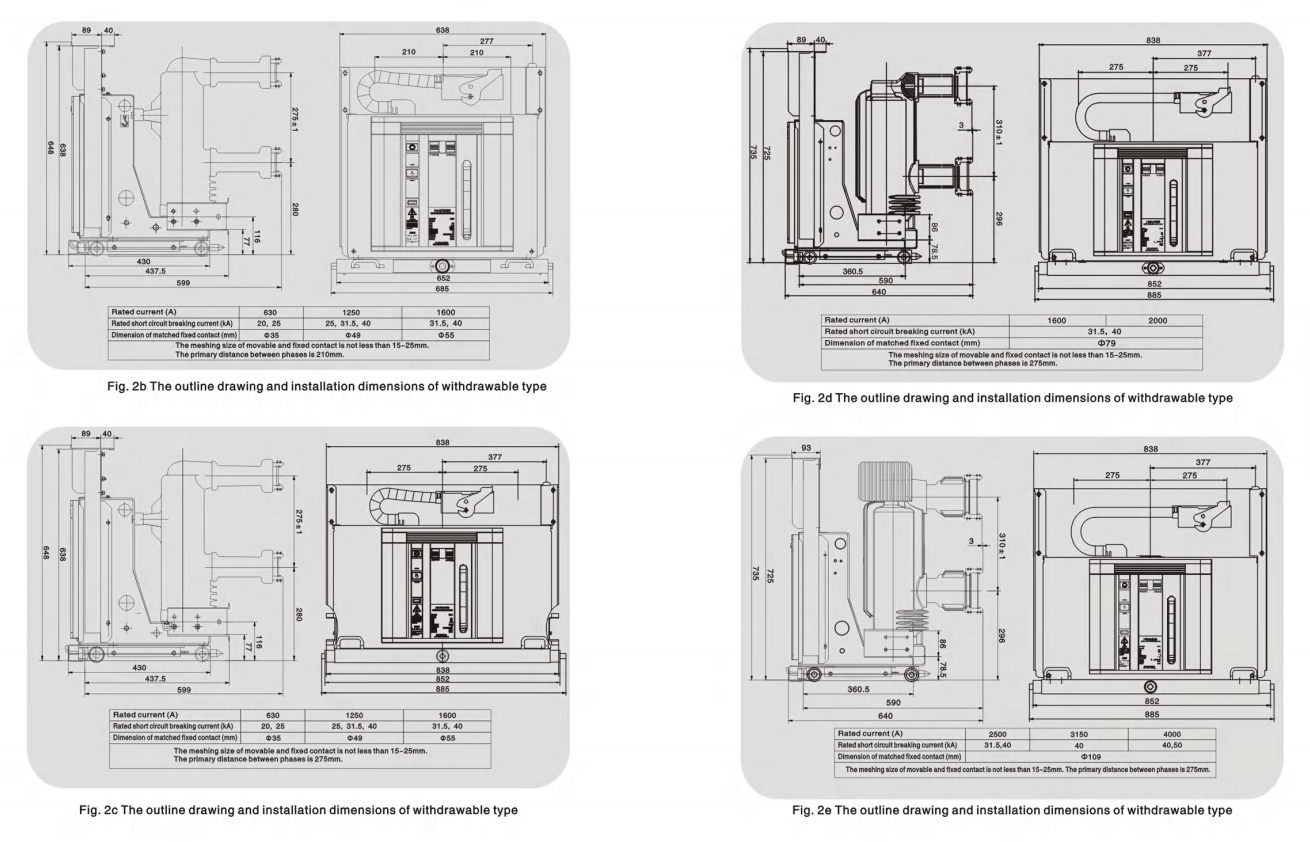

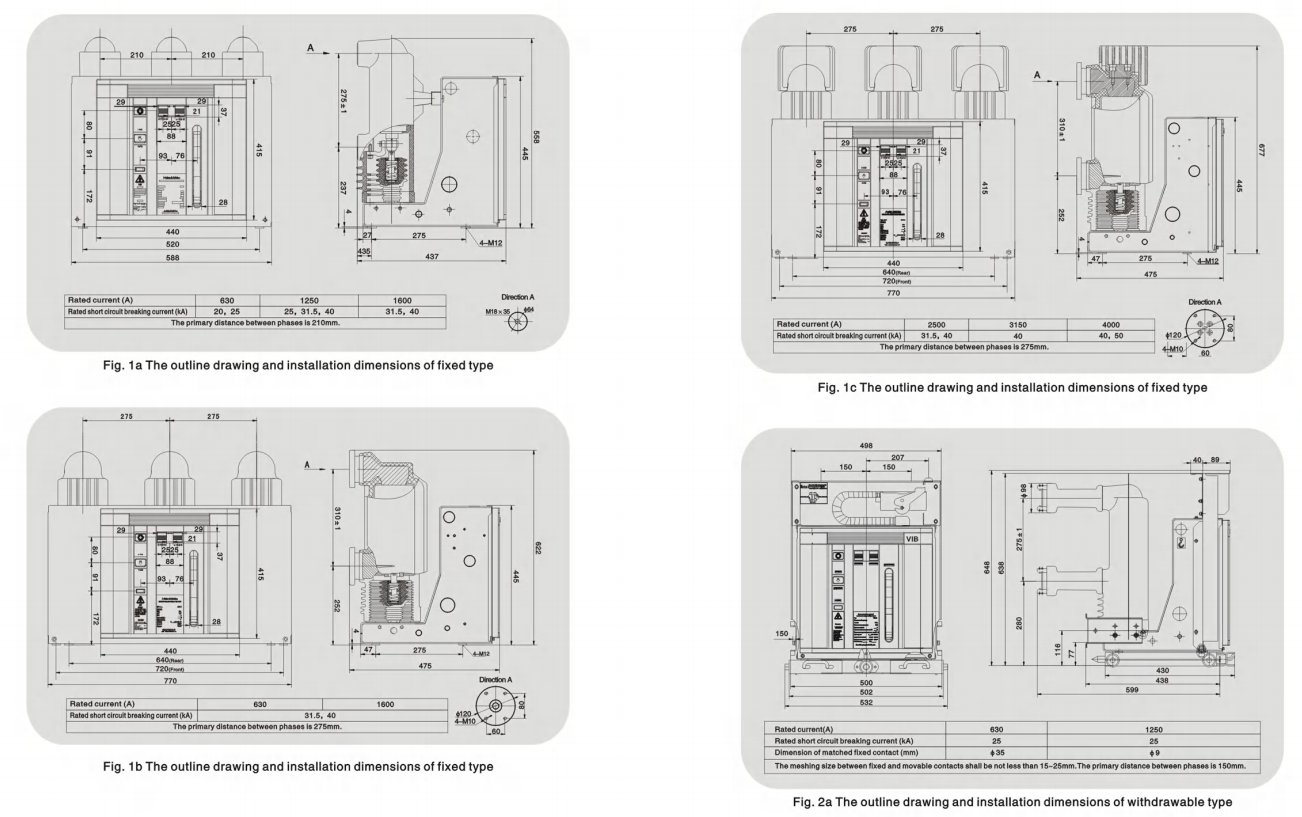

Vázlatrajz és beépítési méret

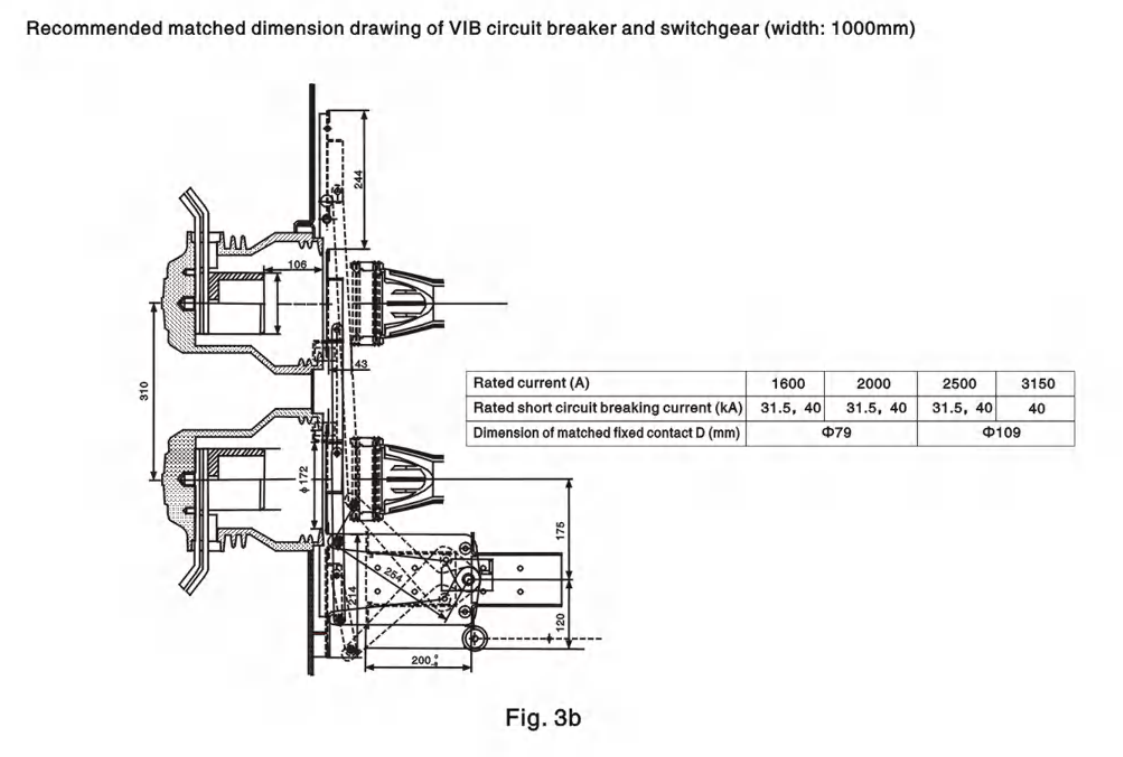

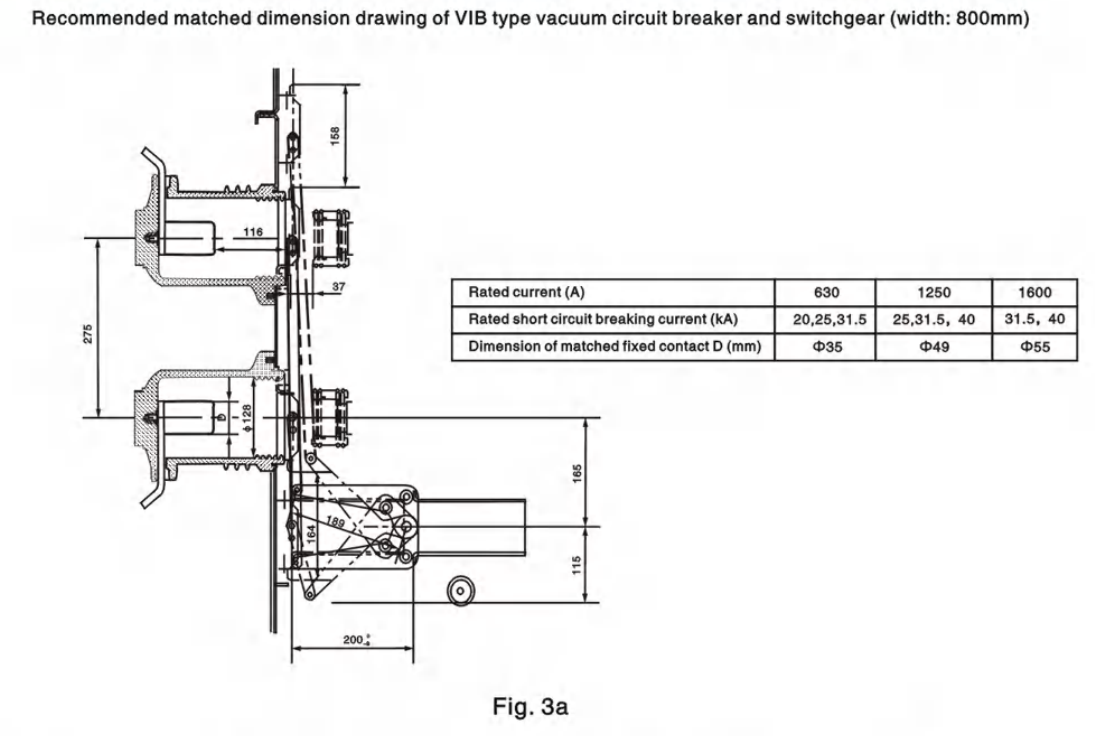

A VCB és a kapcsolóberendezés ajánlott méretezése
