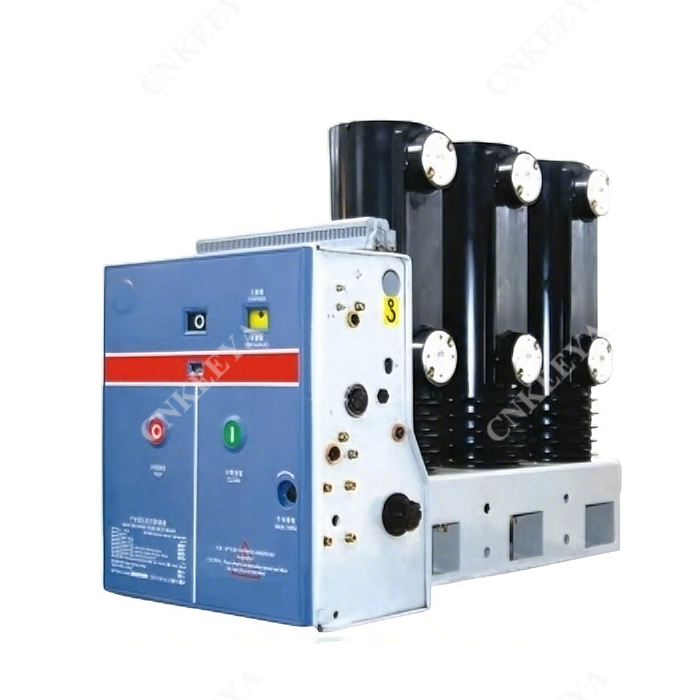

VS1/R-12 beltéri vákuum megszakító oldalirányú működési mechanizmussal

CNKEEYA, VS1/R-12 beltéri vákuum-megszakító oldalirányú működési mechanizmussal, egy jó hírű kínai gyártó, amely kiváló minőségű beltéri vákuum-megszakítók gyártására specializálódott. A kiválóság iránti elkötelezettségével a CNKEEYA az elektromos berendezések iparának megbízható beszállítójává nőtte ki magát. Termékeink kivételes minőségükről és megbízhatóságukról ismertek.

Kérdés küldése

termékleírás

Általános leírás

A VS1/R-12 beltéri vákuum-megszakító oldalirányú működési mechanizmussal oldalirányú működési mechanizmussal, rugót használt az energia tárolására. A működési mechanizmus kétféleképpen működtethető: kézi és elektromotoros működtetéssel. A jellemzők megfelelnek a GB 1984-2003 szabványnak. Nagyfeszültségű AC megszakító, JB 3855-1996 3,6-4,5KV Beltéri AC Nagyfeszültségű megszakító és IEC szabvány 62271-ACu High Voltage Breaker:2001 High Voltage Breaker.

Környezeti feltételek alkalmazása

Környezeti hőmérséklet: -15 ℃ ~ +40 ℃.

2. Környezeti páratartalom: a napi átlagos páratartalom nem haladhatja meg a 95%-ot; egy hónap átlagos páratartalma nem lehet több 90%-nál.

3. Telített gőznyomás: az átlagos napi nyomás nem lehet több, mint 2,2 kPa; egy hónap átlagos nyomása nem lehet több 1,8 kPa-nál.

4. Tengerszint feletti magasság: 1000 m.

5. Földrengés intenzitása: nem haladhatja meg a 8 fokot.

6. Olyan helyre kell telepíteni, ahol nincs tűz, robbanás, súlyos szennyeződés, vegyi erózió és heves vibráció.

Fő műszaki specifikáció

S.N	Név	Egység	Adat
1	Névleges feszültség	kV	12
2	Névleges teljesítményfrekvencia-ellenállási feszültség	kV	42
3	Névleges villámimpulzus-ellenállási feszültség	kV	75
4	Névleges frekvencia	Hz	50
5	Névleges áram	A	630	1250	1600
6	Névleges rövidzárlati megszakítóáram	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Névleges csúcsellenállási áram	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Az egyes fázisok vezető áramköri ellenállása	μΩ	≤40	≤35
9	Hézag a nyitott érintkezők között	mm	11±1
10	Utazáson túl	mm	3±0,5
11	Az érintkező visszapattanásának időtartama a zárási műveletnél	ms	≤2
12	Három pólus CO működésének egyidejűségén kívül		≤2
13	Nyitva tartás		≤50
14	Záróra		≤100
15	Átlagos nyitási sebesség	m/s	0,9-1,3
16	Átlagos zárási sebesség	m/s	0,4-0,8
17	DC komponens		50% (max.)
18	Mechanikai állóképesség	Ciklus	10000

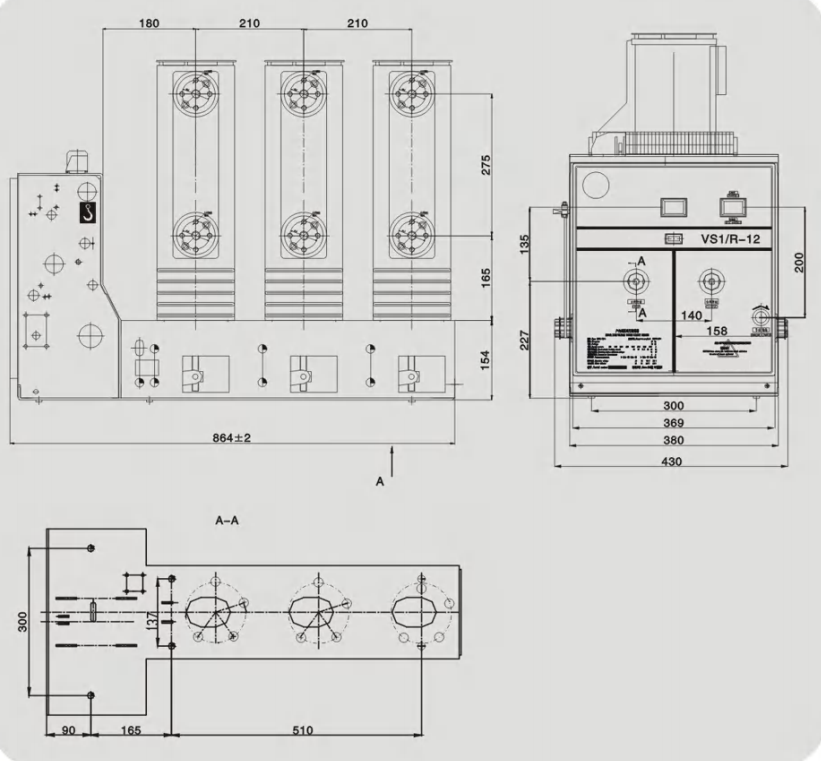

Átfogó vázlatrajz

A megrendeléshez a következő adatok szükségesek

VCB Teljes típus, fő műszaki specifikáció, fázis és mennyiség közötti távolság.

Az üzemi feszültség típusa és specifikációja.

Alkatrészek neve és mennyisége.

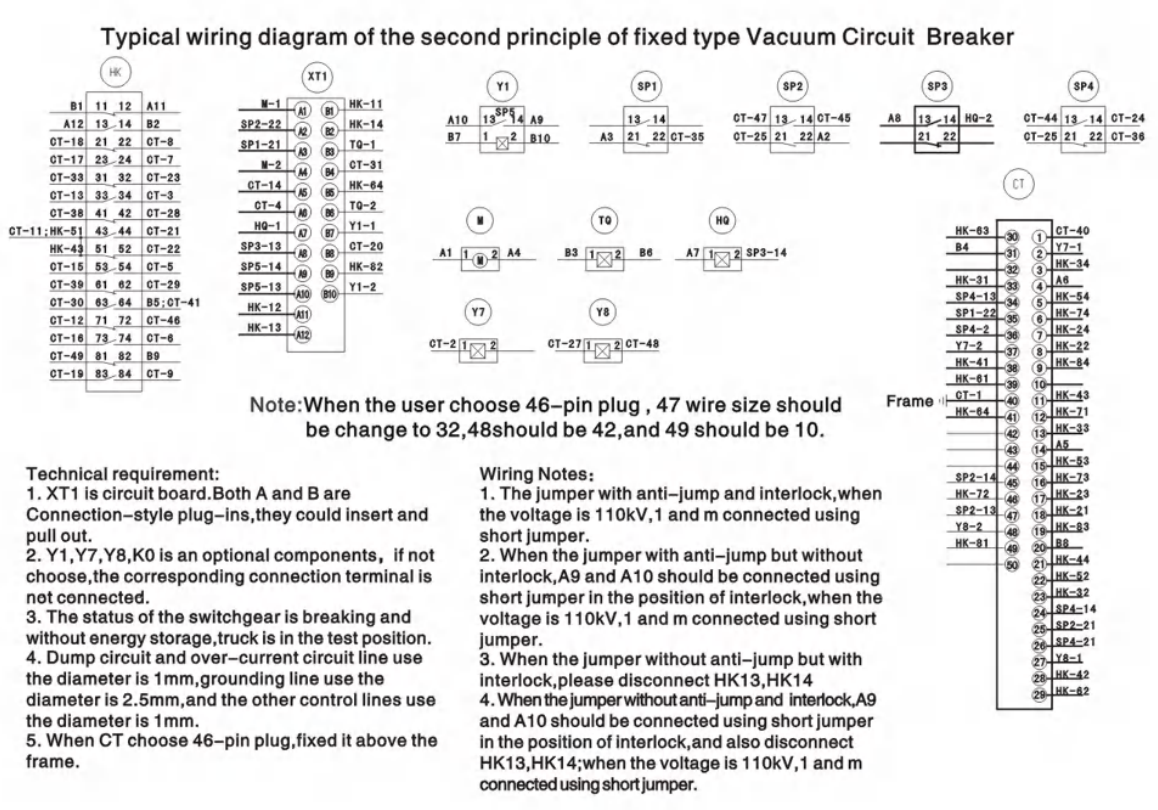

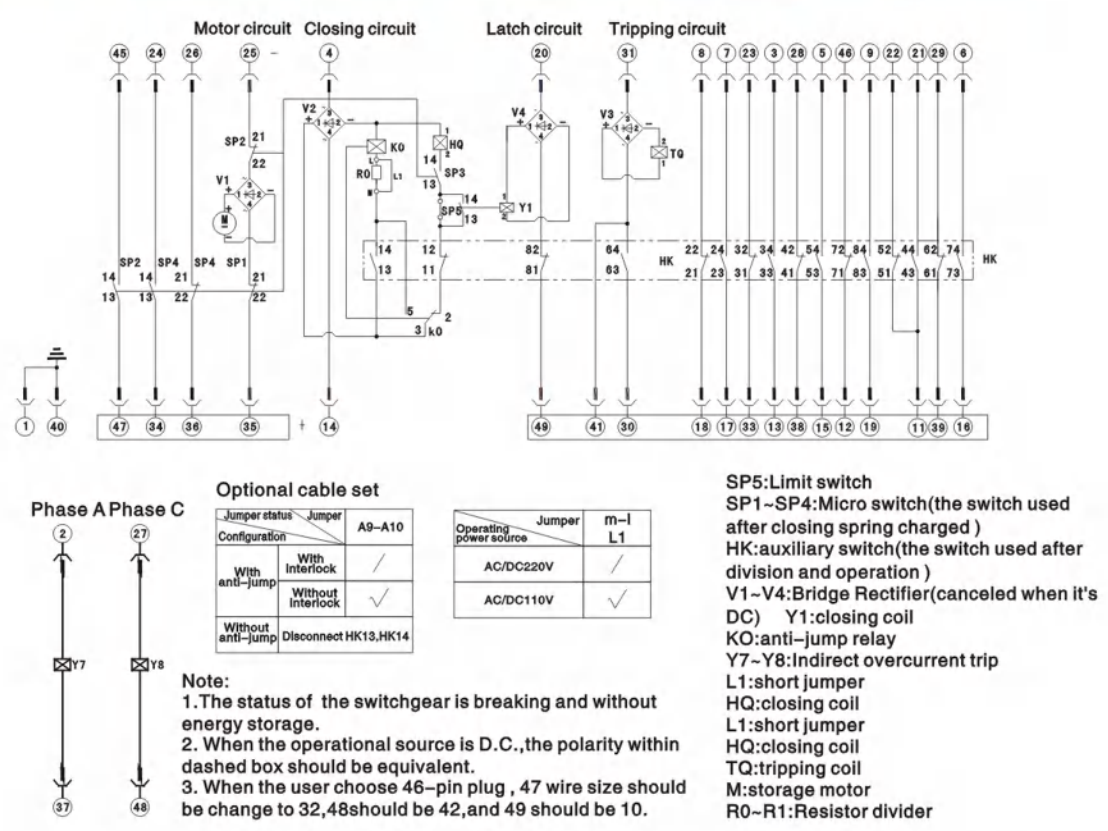

Átfogó vázlatrajz A második elv tipikus kapcsolási rajza
