Kínai székhelyű vezető gyártóként a Keeya büszkén mutatja be a páncélozott, cserélhető, váltóáramú, fémbe zárt kapcsolóberendezést – egy olyan testreszabható megoldást, amely ötvözi a legmodernebb technológiát a megfizethetőséggel. A Keeyánál megértjük a személyre szabott megoldások fontosságát, és a testre szabás iránti elkötelezettségünket jól példázza ennek a kapcsolóberendezésnek a kialakítása.

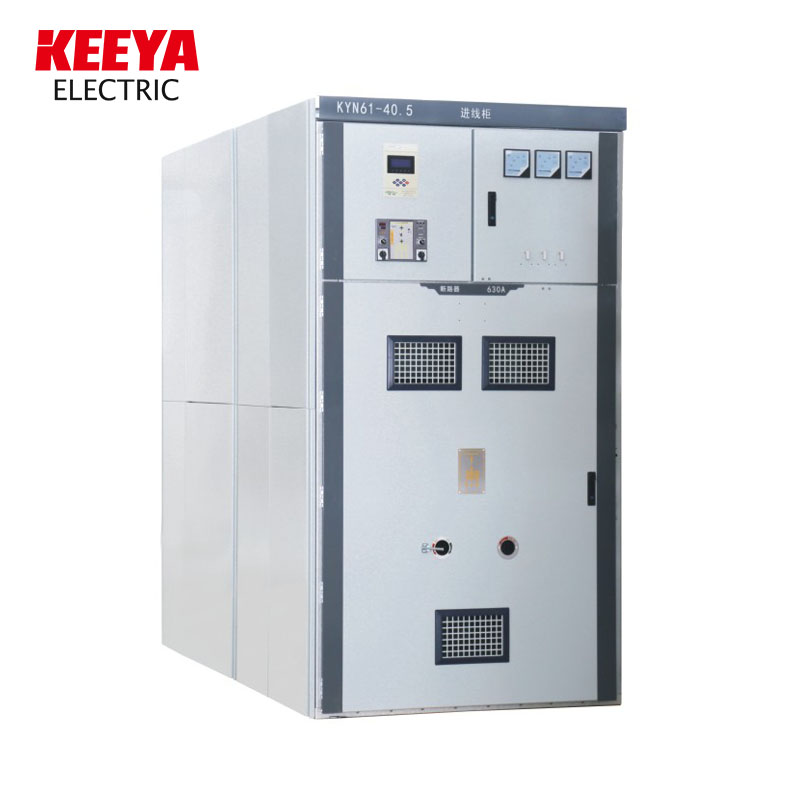

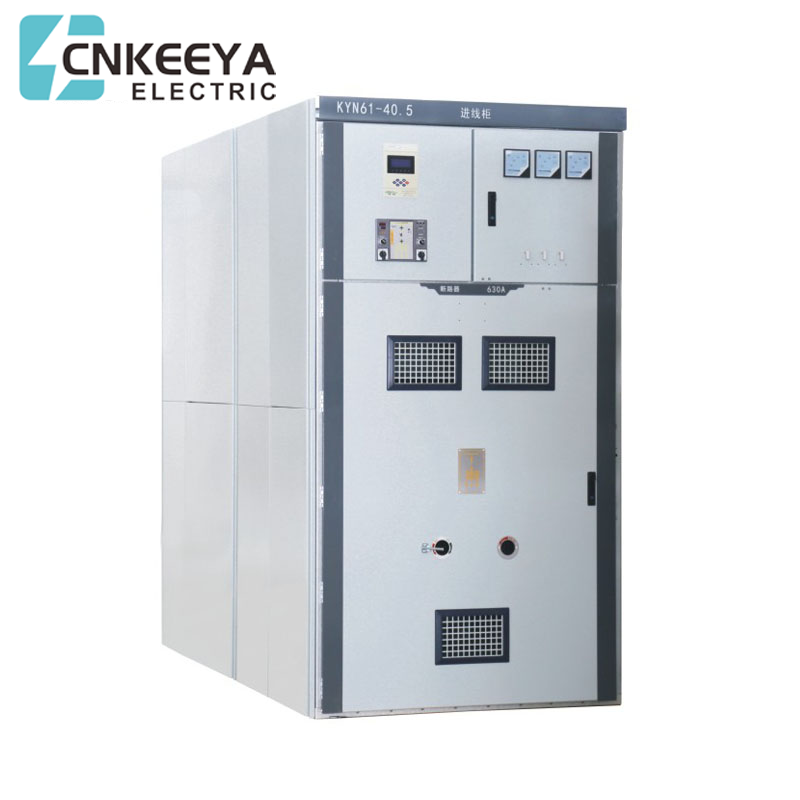

Modell: KYN61-40.5KV Switchgear

Kérdés küldése

termékleírás

A Keeya, egy kiváló kínai gyártó, büszkén mutatja be a páncélozott, cserélhető, váltóáramú, fémbe zárt kapcsolóberendezést – egy sokoldalú és testreszabható megoldást, amelyet robusztus áramelosztásra terveztek. Gyártóként a Keeya nagy hangsúlyt fektet a testreszabásra, hogy megfeleljen ügyfeleink egyedi igényeinek. A személyre szabott megoldások iránti elkötelezettségünk párosul a megfizethetőség iránti elkötelezettségünkkel. A páncélozott, cserélhető, váltóáramú, fémbe zárt kapcsolóberendezés a Keeya ígéretét tükrözi, hogy kiváló minőségű termékeket szállít alacsony áron. Ez teszi a Keeya-t megbízható választássá azok számára, akik rugalmasságot és költséghatékonyságot keresnek kapcsolóberendezési megoldásaikban, biztosítva a megbízható teljesítményt a különböző alkalmazásokban.


A KYN61-40.5 (Z) páncélozott, cserélhető, váltóáramú, fémházas kapcsolóberendezések (a továbbiakban: kapcsolóberendezések) egy teljes készlet beltéri, háromfázisú AC 50 Hz-es áramelosztó berendezéshez, 40,5 KV névleges feszültséggel. Főleg erőművekben, alállomásokban és ipari és bányászati ​​vállalkozások elektromos energia fogadására és elosztására az áramkör vezérlése és felügyelete érdekében, valamint gyakori üzemi helyekre is használható. A kapcsolóberendezés megfelel a GB3906-2006, GB/T11022-2011 és DL/T404 szabványoknak. -2018


Fő jellemzője

● A szekrény szerkezete az összeszerelt, a megszakító pedig a kézikocsi Boor típusú szerkezetét alkalmazza;

● Új típusú kompozit szigetelésű vákuummegszakítóval van felszerelve, amely a jó cserélhetőség és a könnyű csere jellemzői;

● A kézikocsi keretébe csavaranya tolómechanizmus van beépítve, amely könnyen mozgatja a kézikocsit, és megakadályozza, hogy a hibás működés károsítsa a meghajtó szerkezetet;

● Minden művelet végrehajtható, ha a szekrény ajtaja zárva van;

● A főkapcsoló, a kézikocsi és a kapcsolószekrény ajtaja közötti reteszelés kötelező mechanikus reteszelést alkalmaz, hogy megfeleljen a „Pve-megelőzés” funkciónak;

● A kábelszoba bőséges hellyel rendelkezik, és több kábel is csatlakoztatható;

● A gyorsföldelő kapcsolót földeléshez és zárlatos zárlathoz használják;

●A burkolat védettsége IP3X, a védelmi szint pedig IP2X, ha a kézikocsi helyiség ajtaja nyitva van;

● A termék megfelel a GB3906-2006, DL/T404-2018 szabványnak, és hivatkozik a nemzetközi IEC298 szabványra.


Szerviz állapot

● Környezeti hőmérséklet: felső határ +40 ℃, és a 24 órán belül mért átlagérték nem haladja meg a 35 ℃-ot, alsó határérték -10 ℃;

● Magasság: legfeljebb 1000 m tengerszint feletti magasság;

● Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90%;

● Földrengés intenzitása: legfeljebb 8 fok;

● Vízgőznyomás: napi átlag legfeljebb 2,2 kPa, havi átlag legfeljebb 1,8 kPa;

● Környező környezet: nincs elő- vagy robbanásveszély, nincs komoly szennyezés, nincs kémiai korrózió vagy heves vibráció.


Műszaki paraméter

Vákuumos kapcsolószekrény fő műszaki paraméterei

Nem. Tétel Mértékegység Érték
1 Névleges feszültség kV 40.5
2 Névleges áram A 1250 1600 2000
3 Névleges frekvencia Hz 50
4 Névleges rövid idejű ellenállási áram kA 20 25 31.5
5 Névleges csúcsellenállási áram kA 50 63 80
6 Névleges teljesítményfrekvencia-ellenállási feszültség kV 95/1 perc
7 Névleges villámimpulzus-ellenállási feszültség kV 185
8 Névleges rövidzárlati időtartam s 4
9 Védelmi szint kA IP3X


A vákuum-megszakító fő műszaki paramétere

Nem. Tétel Mértékegység Érték
1 Névleges feszültség kV 40.5
2 Névleges frekvencia Hz 50
3 Névleges teljesítményfrekvencia-ellenállási feszültség kV 95/1 perc
4 Névleges villámimpulzus-ellenállási feszültség kV 185
5 Névleges áram A 1250 1600 2000
6 Névleges rövid idejű ellenállási áram kA 20 25 31.5
7 Névleges rövidzárlati megszakítóáram kA 20 25 31.5
8 Névleges csúcsellenállási áram kA 50 63 80
9 Névleges rövidzárlati időtartam Kisasszony 4
10 Nyitvatartási idő Kisasszony 30≤t≤60
11 Záróra Kisasszony 50≤t≤60
12 Névleges rövidzárlati áramidő Idő 20
13 Mechanikai élettartam Idő 10000


Kapcsolószekrény telepítés

● Az elektromos helyiség magassága:≥4500mm;

● Távolság a szekrény hátulja és a fal között:≥1500mm;

● Az alapkeret síksága:≤ 1mm/m²;

● Az alap beágyazott csatornaacélja nem haladhatja meg a 3 mm-t a talaj felett;

● Csavarozással vagy hegesztéssel Pxelhető az alapra; A kapcsolóberendezés súlya körülbelül 1800 kg;

● A kapcsolóberendezés működési folyosójának szélessége (egyoszlop):≥3000mm, kettős oszlop (szemtől szemben)≥4000mm.


Rendelési utasítás

Rendeléskor kérjük tüntesse fel:

● Főköri megoldás száma, rendeltetése, egyvonalas rendszervázlat, elrendezési rajz és elosztóhelyiség elrendezési diagramja;

● Segédáramkör kapcsolási rajza, sorkapocs elrendezési rajza;

● Az elektromos alkatrészek típusa, specifikációja és mennyisége a kapcsolóberendezésben;

● Követelmények a kapcsolóberendezések és egyéb reteszelő és automata berendezések vezérlési, mérési és védelmi funkcióira vonatkozóan;

● Ha busztálcára van szükség a kapcsolóberendezések vagy a bejövő vonali szekrények között, meg kell adni az olyan adatokat, mint a busztálca névleges teherbírása, a busztálca fesztávja és a talajtól mért magasság;

● Ha tartozékokra és pótalkatrészekre van szükség, meg kell adni a modellt és a mennyiséget;

● A különleges környezeti körülmények között használt kapcsolóberendezéseket rendeléskor részletezni kell.
