Vezető beszállítóként a Keeya büszke arra, hogy kivételes megoldásokat kínál az áramelosztáshoz XL-21 alacsony feszültségű elosztó- és vezérlőszekrényeikkel. A kiváló minőség iránti elkötelezettségéről híres Keeya biztosítja, hogy minden szekrény megfeleljen a szigorú szabványoknak, megbízható és hatékony vezérlést biztosítva az alacsony feszültségű rendszerek felett. A precíziós tervezésre összpontosítva a Keeya termékei az elektromos elosztás terén mutatott kiválóság iránti elkötelezettségükről tanúskodnak, így megbízható választássá teszik őket azok számára, akik csúcskategóriás megoldásokat keresnek kapcsolószekrény-szükségleteikre.
A vezető beszállítóként elismert Keeya kiváló minőségű XL-21 alacsony feszültségű elosztó és vezérlőszekrények szállításában jeleskedik, páratlan pontosságot és megbízhatóságot biztosítva az áramelosztó rendszerekben.
Az új XL-21 tápdobozt széles körben használják erőművekben, valamint ipari és bányászati vállalkozásokban. 500 V alatti háromfázisú váltakozó áramú, háromfázisú háromvezetékes, háromfázisú négyvezetékes, háromfázisú ötvezetékes stb. áramelosztó rendszerek áram- vagy világításelosztására használják, mint például falra szerelt beltéri telepítés, működés a képernyő előtt, és karbantartás a képernyő előtt; a doboztest teljesen zárt szerkezet, C-alakú vagy 8MF-alakú anyagokból van összeszerelve. A dobozban új típusú forgó teherleválasztó kapcsolót használnak, amely terheléssel is üzemeltethető. A bejárati ajtó feszültség- és áramjelző műszerekkel, valamint jelzőlámpákkal, gombokkal, váltókapcsolókkal és egyéb főkomponensekkel van felszerelve. Az elosztódoboz saját tervezésű, új alkatrészeket, kompakt felépítést, gyönyörű megjelenést, kényelmes karbantartást és különféle vezetékezési megoldásokat alkalmaz a felhasználók számára. Ideális termék a régi XL-21 tápdoboz cseréjéhez.
● Környezeti hőmérséklet: -5℃~+40℃, és az átlagos hőmérséklet 24 órán belül nem haladja meg a +35℃-ot.
● Magasság: legfeljebb 2000 m.
● Relatív páratartalom: legfeljebb 50%, ha a környezeti levegő hőmérséklete +40 ℃; magasabb relatív páratartalom lehetséges alacsonyabb hőmérsékleten (például: 90% +20 ℃-on), figyelembe véve a megengedett hőmérséklet-változásokat Mérsékelt páralecsapódást hozzon létre.
● A berendezés felszerelésekor a dőlésszög a függőleges síkhoz képest nem haladhatja meg az 5°-ot.
● A berendezést olyan helyre kell telepíteni, ahol nincs erős vibráció, ütés és korrózió.
Megjegyzés: Ha túllépi a fenti feltételeket, konzultáljon cégünkkel.
|
Sorozat sz. |
Név |
Mértékegység |
Érték |
|
1 |
A fő áramkör névleges feszültsége |
V |
AC:380 |
|
2 |
A segédáramkör névleges feszültsége |
V |
AC: 220 380 |
|
3 |
Névleges frekvencia |
HZ |
50 |
|
4 |
Névleges szigetelési feszültség |
V |
660 |
|
5 |
Névleges áram |
A |
≤ 800A |

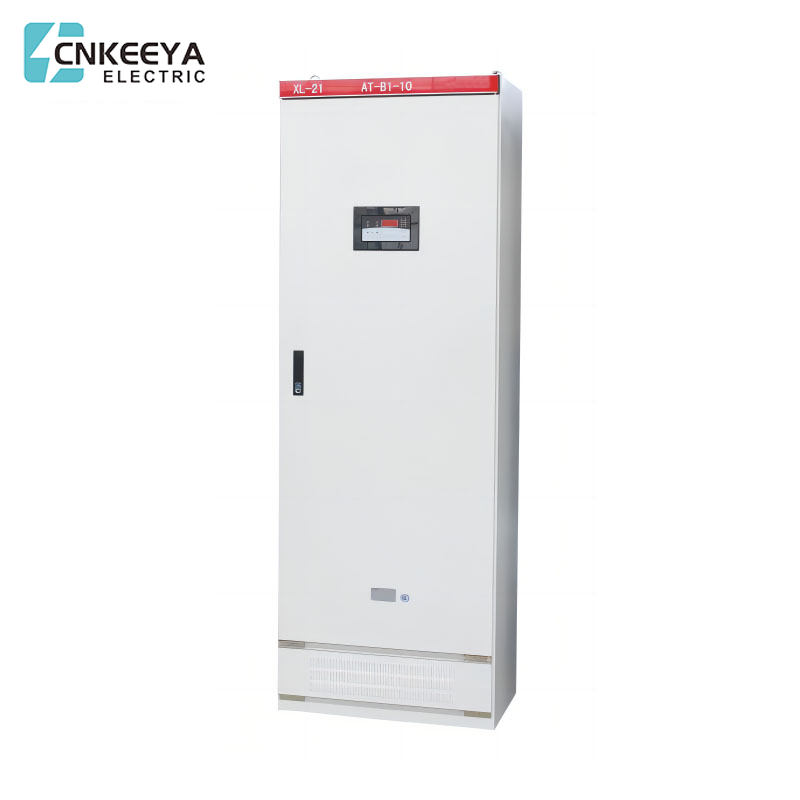

XL-21 Új power box sorozat
A termék megérkezése után először ellenőrizze, hogy a csomagolás sértetlen és sértetlen-e. Ha bármilyen problémát észlel, kérjük, értesítse az illetékes osztályt, hogy kiderítse az okát. A nem azonnal telepített termékek esetében azokat a megfelelő helyre kell elhelyezni az előírásoknak megfelelően. normál üzemi feltételek.
● Az alapcsatorna acélját és a termék beszereléséhez szükséges csavarokat a felhasználó készíti elő, az alapcsatorna acél és a szekrénytest közötti csatlakozónyílást (lásd 1. ábra)
● A termék üzembe helyezése után végezzen ellenőrzéseket és teszteket az üzembe helyezés előtt
● Ellenőrizze, hogy a szekrénytest le van-e húzva a többrétegű festékfóliáról, és hogy a szekrény száraz és tiszta-e;
● A fő elektromos készülékek és a segédérintkezők ki- és bekapcsolása megbízható és pontos-e;
● A fő alkatrészek kiválasztása és bekötési elve megfelel-e a vázlatos rajznak;
● 500 V-os megohmmérőt használjon, amelynek szigetelési értéke legalább 1M2. Méréskor ügyeljen arra, hogy a feszültségnek nem ellenálló elektronikus alkatrészek vezetékeit leválasztja.
● Használati óvintézkedések
Miután az alacsony feszültségű levegő megszakítót többször be- és kikapcsolják, a főérintkezők égési sérüléseit okozza, és szénanyagok keletkeznek, amelyek növelik az érintkezési ellenállást. Az univerzális kisfeszültségű légmegszakítót rendszeresen karbantartani és javítani kell a használati utasítás előírásai szerint.
| A | B | C | D | H |
| 800(600) opcionális | 500(400) opcionális | 650 (450) | 450 (350) | 1800(1600) opcionális |
● A termék összes modellje (beleértve a főáramkör megoldásának számát és a segédáramköri tervszámot is).
● A fő áramköri rendszer diagramja, a szekrény elrendezési diagramja.
● A segédáramkör elektromos kapcsolási rajza.
● A szekrény összetevőinek listája (fő buszspecifikáció).
● A szekrény színe (ha nem szükséges, bézsszürke színben szállítjuk) és a szekrény mérete. Egyéb speciális követelmények, amelyek nincsenek összhangban a termék normál üzemi feltételeivel.
