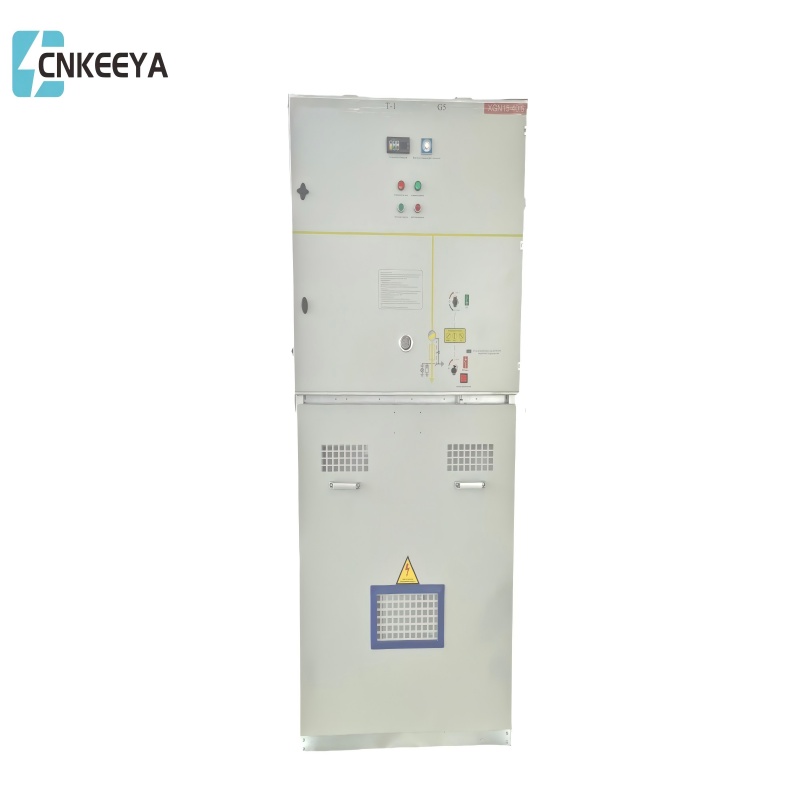

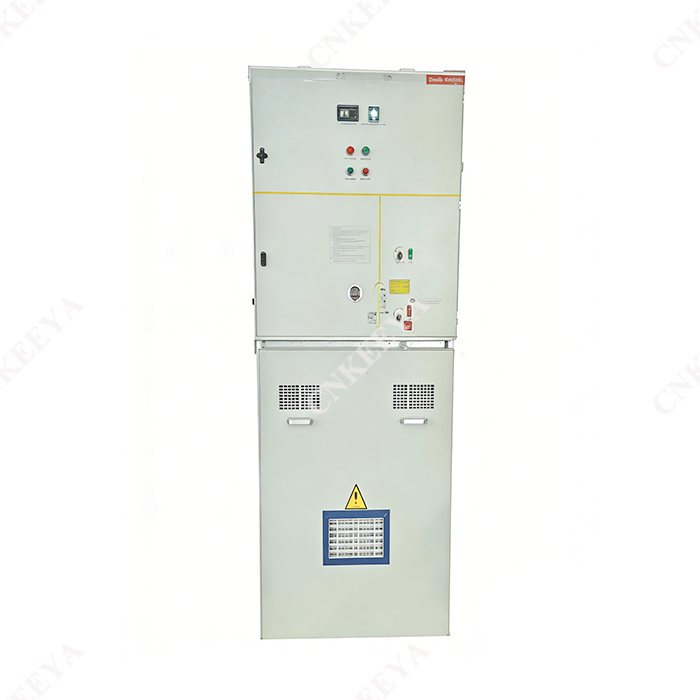

Teljesen fém zárt gyűrűs főegység
  • Teljesen fém zárt gyűrűs főegységTeljesen fém zárt gyűrűs főegység

Teljesen fém zárt gyűrűs főegység

A Keeya, egy jó hírű gyártó büszkén mutatja be a Full Metal Enclose Ring Main Unit, amely a fejlett technológiát költséghatékony megoldásokkal ötvözi. Kiemelten fontosnak tartjuk a kiváló minőségű termékek versenyképes áron történő szállítását, biztosítva, hogy a teljes fémmel zárt gyűrűs főegységeink megbízható és megfizethető megoldásként tűnjenek ki. Partnerüljön a Keeyával, hogy hozzáférjen a csúcsminőségű gyártási szakértelemhez, a költséghatékonysághoz és a kiválósághoz a teljesen fémmel zárt gyűrűs főegységek területén. Bízzon bennünk olyan innovatív megoldásokért, amelyek megfelelnek az Ön igényeinek, miközben költségkeretén belül maradnak.

Modell: XGN□-24KV

Kérdés küldése

termékleírás

A Keeya, a vezető gyártó büszkén mutatja be a teljes fémmel zárt gyűrűs főegységet, amely a csúcstechnológiát ötvözi a költséghatékonyság iránti elkötelezettséggel. A kiváló minőségű termékek biztosítása iránti elkötelezettségünk párosul azzal, hogy a versenyképes árakra összpontosítunk. A Keeya a költséghatékony megoldások megbízható forrása a teljes fémmel zárt gyűrűs főegységek területén. Lépjen kapcsolatba velünk, hogy olyan csúcskategóriás termékeket érjen el, amelyek a minőséget és a megfizethetőséget egyaránt előnyben részesítik.


Növelje a főtranszformátor kapacitását és javítsa az alállomás tápellátási kapacitását.

Az elosztóvezetékek energiaátviteli kapacitásának javítása és az elosztóvezetékek számának csökkentése.

Növelje a középfeszültségű vezetékek áramellátási sugarát.

Javítsa a középfeszültségű elektromos hálózat tápellátási minőségét.

Csökkentse a középfeszültségű elektromos hálózat teljesítményveszteségét.

Takarítson meg színesfémeket és földi erőforrásokat.


Modell és jelentés


Szerviz állapot

● Magasság: ≤1000 m

Környezeti hőmérséklet: maximális környezeti hőmérséklet +40 ℃, minimális környezeti hőmérséklet -35 ℃, maximális napi hőmérséklet különbség 25 ℃;

● Relatív páratartalom: napi átlagos relatív páratartalom ≤95%, havi átlagos relatív páratartalom ≤90%;

● Szeizmikus intenzitás: 8 fok;

A rendszer névleges frekvenciája: 50HZ;

Az SF6 éves szivárgási aránya: ≤0,1%;

Ház védelmi fokozata: IP3X;

● Megjegyzés: ha ezt a terméket a fenti feltételeken túlmenően rendeli meg, kérjük, konzultáljon cégünkkel.


Executive szabvány

● GB/T156 Standard feszültségek

● GB 311.1 Szigetelési koordináció – 1. rész: Definíciók, alapelvek és szabályok;

● GB 38043,6 kV ~ 40,5 kV Nagyfeszültségű váltakozó áramú kapcsolók 3,6 kV feletti és 40,5 kV alatti névleges feszültséghez GB 3906 Váltóáramú fémburkolatú kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-ig terjedő névleges feszültségekhez;

● GB/T 11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz;

● GB/T 12 022 Kén-hexafiuorid ipari használatra;

● GB16926 Nagyfeszültségű váltakozó áramú kapcsoló-biztosíték kombinációk;

● DL/T 404 Beltéri AC nagyfeszültségű kapcsolókészülék panel Teljesen fém zárt gyűrűs főegység


Műszaki paraméter

Nem.

Név

Mértékegység

Terhelési kapcsolószekrény

Kapcsoló-biztosíték kombinált szekrény

1

Névleges feszültség

kV

24

2

Névleges frekvencia

Hz

50

3

Névleges áram

A

630

125

4

Névleges terhelési megszakító áram

A

630

125

5

Névleges rövid idejű ellenállási áram (effektív) (3 s)

kA

20

6

Névleges csúcsellenállási áram

kA

50

7

Zárt hurkú megszakító áram

A

630

8

Maximális átviteli áram

A


31.5

9

Leendő rövidzárlat megszakítás biztosíték árama (hatásos)

kA


1400

10

A földelőkapcsoló 2 s rövid idejű ellenállása

kA

20

11

Névleges áramtörési idők

Idő

≥100

12

Mechanikai élettartam

Töltéskapcsoló

≥2000

Földelő kapcsoló

≥2000

13

Az SF6 gáz éves szivárgási sebessége

Az SF6 gáz éves szivárgási sebessége

%

≤0,1






14

Névleges rövid idejű tápfrekvencia, ellenálló feszültség (effektív)

A szigetelő távolságon keresztül

kV

64 (79)

Kapcsoló nyitási távolsága

kV

64 (79)

Fázis ide fázis, fázis a földre

kV

50 (65)

névleges villámimpulzus-ellenállási feszültség (csúcs)

A szigetelő távolságon keresztül

kV

110(145)

Kapcsoló nyitási távolsága

kV

110(145)

Fázis ide fázis, fázis a földre

kV

95(125)

15

Hőmérséklet-emelkedési határ

K

A GB/T11022 szerint

16

Működési mechanizmus


Kézi, vagy elektromos plusz kézi

17

Üzemi feszültség

V

ajánlott DC110, opcionális DC24 vagy DC48 AC220

18

A szekrényben lévő szigetelő részek kúszótávolsága

mm/kV

≥20(24kV)220 (24kV-ra számítva)

19

Tokozásvédelmi fokozat


IP3X

20

Tiszta légtávolság a csupasz vezetéktől (fázistól földig és fázistól fázisig)

mm

≥180

21

Névleges kábel töltő törési áram

A

25

22

Kapcsoló induktivitás árama terhelés nélküli transzformátor

A

0~15A

23

Nyitási és zárási aszinkron

Kisasszony

<5

24

Főáramkör ellenállása (biztosíték nélkül)

<140

Megjegyzés: A kapcsoló-biztosíték kombináció névleges áramát a terheléskapcsoló és a kiválasztott biztosíték teljes kombinált berendezésére használják. A zárójelen kívüli adatok a nullapontos földelési rendszerre vonatkoznak alacsony ellenálláson keresztül, a zárójelben lévő adatok pedig a nullaponti földelésre vagy a földeletlen rendszerre ívelnyomó tekercsen keresztül.


Teljesen fém zárt gyűrűs főegység

Körvonal mérete


A bejövő (kimenő) vonali szekrény vázlatos diagramja

A kapcsolószekrény rendeltetése

Szekrény szélessége (mm)

Szekrény mélysége (mm)

Szekrény magassága (mm)

Beérkező szekrény

750

1020

1900

Kimenő szekrény

500

1020

1900

szekrény

500

1020

1900

Buszos szekrény

500

1020

1900

Vice busz pár szekrény

500

1020

1900

Busz átmeneti szekrény

500

1020

1900

Mérés szekrény

1120

1020

1900

Jegyzet:

1. A kapcsolószekrény névleges mélysége magában foglalja az ajtólap összes külső élét (kivéve a domború elemeket, zárakat, csapokat és az ajtólap domború részeit)

2. A kapcsolószekrény névleges magassága, beleértve a fej összes külső szélét (kivéve a domború gyűrűket)
