Az RM6-40.5 teljesen zárt, teljesen szigetelt ges reszelt gyűrűs főegység a cégünk által gyártott kapcsolóberendezések új generációja beltéri, 12-40,5 kV-os háromfázisú, 5 OHz-es váltakozó áramú 5 OHz-es berendezés komplett készleteként, elektromos energia visszavételére és elosztására. Középfeszültségű villamosenergia-rendszerek, például különféle erőművek, alállomások, ipari és bányászati vállalkozások, metrók, polgári és kereskedelmi épületek energiaátalakítása és átvitele vezérlésre, védelemre és felügyeletre. Megbízható teljesítmény, erős alkalmazkodóképesség és kis méret jellemzi.
RM6-40,5

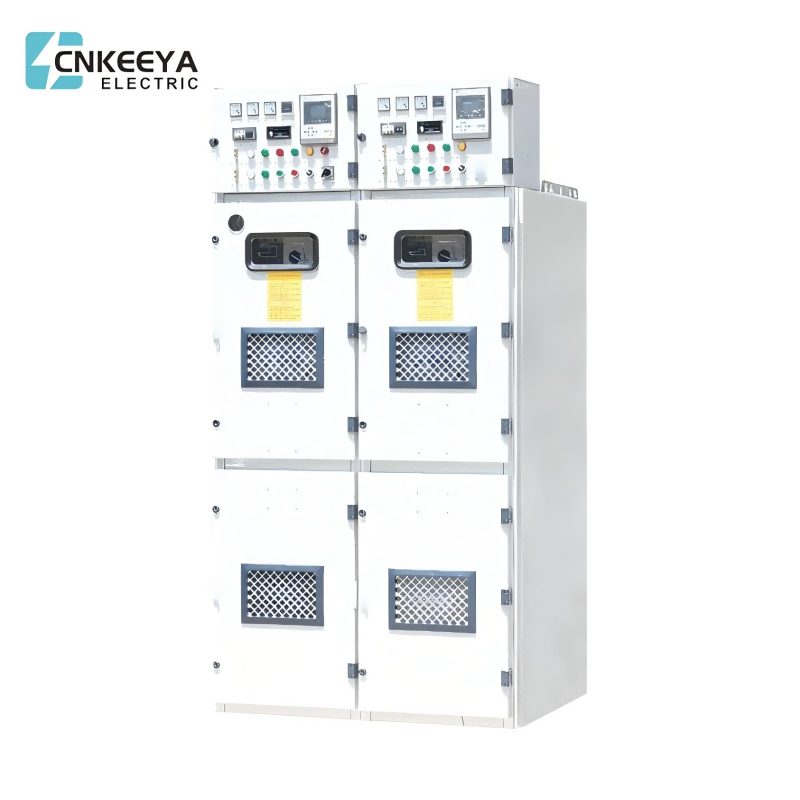

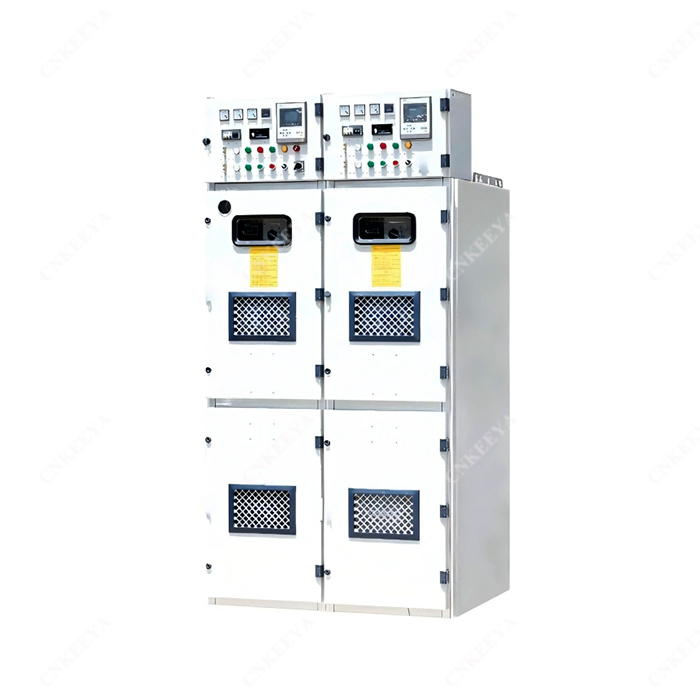

RM6-40.5 Teljesen zárt, teljesen szigetelt gáztöltött gyűrűs főegység
● GB 3906 Váltóáramú fémházas kapcsoló- és vezérlőberendezések 3,6 kV feletti és 40,5 kV-ig terjedő névleges feszültségekhez
● DL/T 404 Beltéri AC nagyfeszültségű kapcsolókészülék panel
● IEC 62271-200:2003 AC fémházas kapcsoló- és vezérlőberendezések 1 kV feletti és 52 kV-ig bezárólag névleges feszültségekhez 1016001/003-0000-00 A Kínai Állami Grid Corporation anyagbeszerzési szabványa 12 kV-ra, 24 kV
● 1016001/003-0000-00 Anyagbeszerzési szabvány a State Grid Corporation of China 12KV, 24kV 40,5kV nagyfeszültségű kapcsolóberendezésekhez 1016001/003-0000-00 Általános műszaki előírások
● Környezeti hőmérséklet: a maximális hőmérséklet 40 ℃, a minimum hőmérséklet -25 ℃, és a 24 órán belül mért átlagérték nem haladja meg a 35 ℃-ot;
● Relatív páratartalom: a 24 órán belül mért relatív páratartalom átlagértéke nem haladhatja meg a 95%-ot, a havi relatív páratartalom átlagértéke pedig nem haladhatja meg a 90%-ot.
● Kondenzáció léphet fel, ha a hőmérséklet gyorsan változik magas páratartalom mellett. A 24 órán belül mért vízgőznyomás átlagértéke nem haladhatja meg a 2,2 kPa-t, a havi vízgőznyomás átlagértéke nem haladhatja meg az 1,8 kPa-t;
● Magasság: legfeljebb 1000 m;
● Szeizmikus intenzitás: legfeljebb 8 fok;
● A másodlagos rendszerben indukált elektromágneses interferencia amplitúdója nem haladhatja meg az 1,6 kV-ot;
● A környező levegőt nem szennyezi nyilvánvalóan por, füst, korrozív és éghető gázok, gőz vagy sóköd.
Megjegyzés: Ha a használati feltételek meghaladják a fenti rendelkezéseket, a megoldást a felhasználóval folytatott konzultáció során lehet meghatározni. RM6-40,5 RM6-40.5 Teljesen zárt, teljesen szigetelt gáztöltött gyűrűs főegység
Nem. |
Tétel |
Mértékegység |
Műszaki paraméter |
|||
1 |
Névleges feszültség |
kV |
12 |
40.5 |
||
2 |
Névleges áram |
A |
1250~3150 |
1250-2500 |
||
3 |
Névleges frekvencia |
Hz |
50 |
|||
4 |
Névleges rövid idejű ellenállási áram |
k/Vs |
25, 31,5 |
|||
5 |
Névleges csúcsellenállási áram |
kA |
63, 80 |
|||
6 |
Névleges rövidzárlati áram időtartama |
S |
4 |
|||
7 |
Névleges rövidzárlati megszakítóáram |
kA |
25, 31,5 |
|||
8 |
Névleges rövidzárlati áram |
kA |
63, 80 |
|||
9 |
Az ívelés időtartama |
S |
0.5 |
|||
10 |
Mechanikai élettartam |
Biztosíték |
idő |
2000 |
10000 |
|
Leválasztó kapcsoló |
3000 |
|||||
Földelő kapcsoló |
3000 |
|||||
11 |
A megszakító elektromos élettartama |
idő |
30 |
|||
12 |
Névleges feltöltött gáznyomás (mérőnyomás 20 ℃-on) |
MPa |
0.05 |
|||
13 |
Minimális funkcionális nyomás (mérő nyomás 20°C-on) |
0.03 |
||||
14 |
Az SF6 gáz éves szivárgási sebessége |
|
≤0,5% |
|||
15 |
Névleges szigetelési szint |
Névleges teljesítményfrekvencia-ellenállási feszültség (1 perc) (effektív) |
Fázisról fázisra, fázisról földre |
kV |
42 |
95 |
szigetelő távolság, vákuum nyitás |
48 |
118 |
||||
Névleges villámimpulzus-ellenállási feszültség (csúcs) |
Fázisról fázisra, fázisról földre |
kV |
75 |
185 |
||
szigetelő távolság, vákuum nyitás |
85 |
215 |
||||
16 |
Kiegészítő ellenőrzés áramkör |
Névleges feszültség |
V |
12 |
40.5 |
|
1 perc teljesítmény frekvenciaálló feszültség |
|
1250~3150 |
1250-2500 |
|||
17 |
Szekrény védelmi fokozat |
Szekrény ház |
|
50 |
||
Gázzal teli rekesz |
|
25, 31,5 |
||||
18 |
A működési folytonosság elvesztésének kategóriája |
A |
63, 80 |
|||
19 |
Hőmérséklet-emelkedés teszt |
|
4 |
|||
20 |
Főáramkör ellenállása |
1250 |
UΩ |
25, 31,5 |
||
2000 |
年 |
|||||
2500 |
0.5 |
|||||
3150 |
2000 |
10000 |
||||
21 |
Részleges kisülés |
Tesztfeszültség |
kV |
3000 |
||
Egyetlen szigetelő elem |
pC |
3000 |
||||
Teljes készlet |
30 |
|||||
22 |
Élettartam |
|
0.05 |
RM6-40,5
RM6-40.5 Teljesen zárt, teljesen szigetelt gáztöltött gyűrűs főegység
Jegyzet:
1. A 40,5 kV/2000A névleges rövidzárlati megszakító áram 31,5 kA; A 12 kV/3150A névleges rövidzárlati megszakítóáram 31,5 kA;
2. Az áramváltó névleges maximális ellenállási áramának és névleges rövid idejű ellenállási áramának paramétereit külön kell értékelni;
3. Az áramköri ellenállás a buszcsatoló aljzat kimenő vonalától (beleértve a buszcsatolót) a kábelaljzat kimenő vonali oldaláig mért mért értékre vonatkozik (beleértve az árameszközt is). Amikor a buszcsatoló és az árameszköz nem szerepelnek, a táblázatban szereplő értékből ki kell vonni 20-at.
1.Kis buszterem
2. Hangszerszoba
3. A fő busz gázzal töltött rekese
4. Állomás szakaszoló
5.Működési mechanizmus helyiség
6.Megszakító
7. Gázzal töltött rekesz a megszakítónak
8.Kábelszoba
9. Áramváltó
10.Kábel
11.CM-35 villámhárító
12. Nyomásmentesítő csatorna
13.Kábelcsatlakozó
14.Kábel aljzat
15. Tesztelje a csatlakozódugót
16.Teszt aljzat
17.Fiókbusz
18. Nyomáscsökkentő készülék
19.Főbusz
20.Busz csatlakozó aljzat
21.Buszcsatlakozó
Jegyzet:
a (szekrény szélessége): 600mm, 800mm;
b (szekrénymélység): 1420 mélység 12kV esetén; 1620 mélység 40,5 kV-hoz.
