Márka: KEEYA Modell: NSRM-12(C);NSRM-12(V) A Keeya, a kiváló beszállító büszkén kínálja a teljesen szigetelt zárt gyűrűs hálózati kapcsolóberendezést – a fejlett technológia megtestesülését, költséghatékony áron. A minőség iránti elkötelezettségünket az alacsony költségű megoldások iránti elkötelezettség egészíti ki a teljesen szigetelt zárt gyűrűs hálózati kapcsolóberendezések területén. A Keeya az Ön megbízható partnere, aki olyan nagy teljesítményű termékeket szállít, amelyek megfelelnek a műszaki követelményeknek és a költségvetési szempontoknak. Válassza a Keeya-t olyan élvonalbeli megoldásokhoz, amelyek a hatékonyságot helyezik előtérbe a megfizethetőség feláldozása nélkül.
Márka: KEEYA
Modell: NSRM-12(C);NSRM-12(V)
A Keeya, a kiváló beszállító bemutatja a teljesen szigetelt zárt gyűrűs hálózati kapcsolóberendezést, amely zökkenőmentesen egyesíti a fejlett technológiát a költséghatékony megoldásokkal. A kiváló minőségű termékek szállítása iránti elkötelezettségünket kiegészíti a versenyképes árak biztosítása iránti elkötelezettségünk. A Keeya az Ön megbízható forrása a hatékony és alacsony költségű megoldásokhoz a teljesen szigetelt zárt gyűrűs hálózati kapcsolóberendezések területén. Lépjen kapcsolatba velünk, hogy hozzáférjen az Ön költségvetési szempontjaihoz igazodó csúcsminőségű termékekhez, biztosítva a megbízhatóságot és a megfizethetőséget.

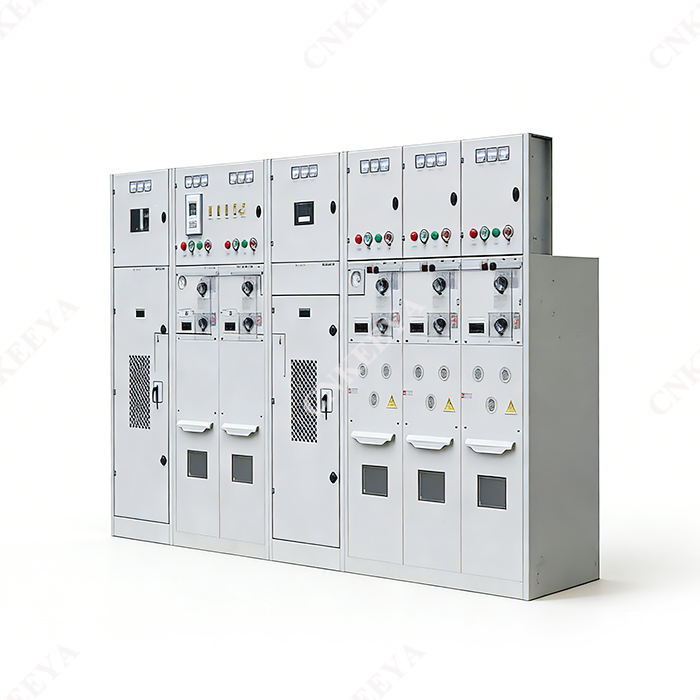

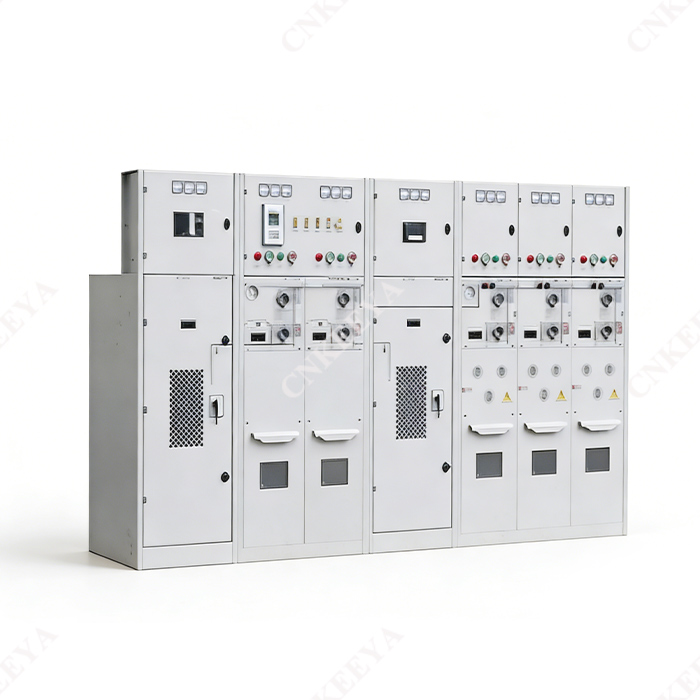

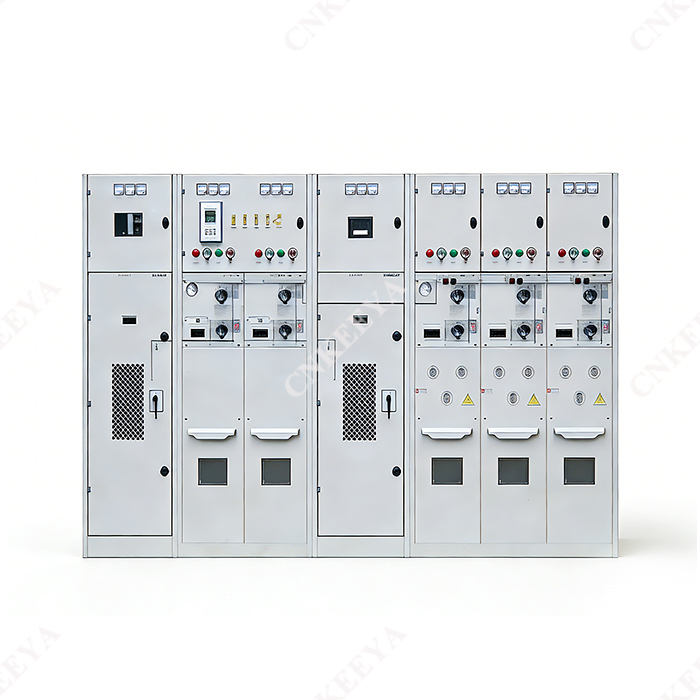

Az NSRM-12 gázgyűrűs főegység teljesen zárt rendszer, feszültség alatt álló részei és kapcsolói rozsdamentes acél házba vannak zárva. A teljes kapcsolóberendezést nem befolyásolják külső környezeti feltételek, így biztosítva az üzembiztonságot és a személyi biztonságot, a karbantartásmentesség érdekében. A bővíthető busz kiválasztásával bármilyen kombináció elkészíthető a teljes modularitás elérése érdekében. A meghosszabbított gyűjtősín biztonsági szigetelése és árnyékolása biztosítja a megbízhatóságot és a biztonságot. Az SRM6-12 gáz Plled ring főegység TV-alapú automatizálási megoldásokat is tud nyújtani, kialakítva az intelligens kapcsolók koncepcióját, és minimalizálva a helyszíni telepítés és üzembe helyezés munkaterhét.
Márka: KEEYA
Modell: NSRM-12(C);NSRM-12(V)
Az NSRM-12 sorozatú gázzal töltött gyűrűs főegység SF6 gázt tartalmaz ívoltó és szigetelő közegként. Az egység teljesen zárt és teljesen szigetelt szerkezet; a gyűjtősín, a kapcsolók és a pontok teljesen rozsdamentes acél burkolatba vannak zárva. Az üreg 1,4 bar SF6 gázzal van feltöltve, a védelmi szint eléri az IP67-et; a teljes kapcsolókészüléket teljesen nem érintik a külső környezeti feltételek, és a kapcsoló normál működése még extrém körülmények között is garantálható, mint például a rövid távú Booding, és a termék élettartama karbantartásmentes.
● Az egység megbízható és biztonságos nyomáscsökkentő csatornával rendelkezik, amely extrém helyzetekben is garantálja a kezelő személyi biztonságát.
● Az egység két típusban kapható: fix egység kombináció és bővíthető egység kombináció.
● Az egység általában elölről lép be és ki, és a különböző beépítési helyzeteknek megfelelően oldalsó ki- vagy oldaltágulást is megvalósíthat.
● Az egység mérete könnyen felszerelhető, kis helyigényű és rossz környezeti feltételekkel rendelkező helyekre is alkalmas.
● Az egység felszerelhető elektromos motorozással, távirányítóval és felügyeleti eszközökkel, hogy megfeleljen a felhasználók különböző igényeinek.
NSRM-12
Teljesen szigetelt zárt gyűrűs hálózati kapcsolóberendezés
Modell |
C modul |
Modul C |
V. modul |
CB modul |
|||
Kombinált kapcsoló |
|
Vákuum kapcsoló |
Leválasztó/föld kapcsoló |
Vákuumos megszakító |
|
||
Névleges feszültség |
kV |
|
|
|
|
12 |
12 |
Névleges frekvencia |
Hz |
|
|
|
|
50 |
50 |
Teljesítmény frekvencia feszültségállóság (fázis-fázis/elválasztási távolság) |
kV |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
Villámimpulzus-álló feszültség |
kV |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
Névleges áram |
A |
630 |
Megjegyzés: 1 |
630 |
|
1250/630 |
|
Névleges zárt gyűrűs törési áram |
A |
630 |
|
|
|
|
|
Névleges kábel töltő törési áram |
A |
135/135 |
|
|
|
|
|
Névleges rövidzárlati áram (csúcs) |
A |
50 |
80 |
|
|
|
|
Névleges csúcsellenállási áram |
kA |
50 |
|
|
|
|
|
Névleges rövid idejű ellenállási áram |
kA/3s |
|
|
|
|
|
|
Névleges rövidzárlati megszakítóáram |
kA |
|
31.5 |
20 |
|
25 |
|
Névleges átviteli áram |
A |
|
1750 |
|
|
|
|
A felszerelt biztosíték max.áram |
A |
|
125 |
|
|
|
|
Áramkör ellenállás |
n |
≤300 |
≤600 |
|
|
|
|
Mechanikai élettartam |
idő |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
Megjegyzés: 1 lt a biztosíték névleges áramától függ.
NSRM-12
Teljesen szigetelt zárt gyűrűs hálózati kapcsolóberendezés
Egység |
A |
B |
C |
D |
1 irányú |
365 |
290 |
331 |
365 |
2 irányú |
690 |
615 |
656 |
690 |
3 irányú |
1015 |
940 |
981 |
1015 |
4 irányú |
1340 |
1265 |
1306 |
1340 |
5 irányú |
1665 |
1590 |
1631 |
1665 |
6 irányú |
1990 |
1915 |
1956 |
1990 |
