TBB nagyfeszültségű shunt kondenzátor telepítése

A CNKEEYA, egy elismert gyár és megbízható beszállító, a nagyfeszültségű söntkondenzátorok telepítéséhez szükséges élvonalbeli megoldások nyújtására specializálódott. Az innováció és a precíziós tervezés iránti elkötelezettségünkkel gyárunk kiválóan teljesít a fejlett kondenzátortelepítések kidolgozásában, amelyek célja a nagyfeszültségű rendszerek energiaminőségének és hatékonyságának javítása.

A CNKEEYA személyre szabott nagyfeszültségű söntkondenzátor-telepítési megoldások kínálatában szerzett jártassága biztosítja a nagyfeszültségű söntkondenzátorok zökkenőmentes integrálását különféle elektromos rendszerekbe. A tartós konstrukciójukról híres telepítések a CNKEEYA hosszú élettartam és megbízhatóság iránti elkötelezettségét mutatják be a változó működési igényekkel szemben. A CNKEEYA a testreszabásra és a tartósságra helyezi a hangsúlyt, így megbízható partnerré válik a nagyfeszültségű elektromos hálózatok rugalmasságának és teljesítményének fejlesztésében.

A TBB sorozatú nagyfeszültségű párhuzamos kondenzátoros készülék (a továbbiakban: készülék) AC 50HZ és III 10KV teljesítménysorozathoz alkalmas.

Főbb műszaki adatok

● A névleges üzemi feszültség 10 kV, és hosszú ideig a névleges feszültség 1,1-szerese alatt működik;

● Ha a négyzetes középérték nem haladja meg az 1,3 Un-t, a berendezés folyamatosan üzemelhet névleges frekvencián, névleges szinuszos feszültséggel és áramerősséggel, átmeneti állapot nélkül;

● A berendezés túláram, túlfeszültség, alacsony feszültség és egyéb védelemmel rendelkezik a rendszerhiba ellen;

● A kondenzátor belső hibáinak védelme érdekében az egyetlen készlet biztosítékvédelmén kívül a telepítés különböző relévédelemmel is rendelkezik a különböző fő huzalozási formáknak megfelelően;

● A telepítés tervezésének és feldolgozásának meg kell felelnie a GB50227-1995 kódexnek a söntkondenzátorok telepítésének tervezésére és a JB711-1993 nagyfeszültségű söntkondenzátor-berendezésekre vonatkozó előírásoknak.

Szerkezeti bevezetés

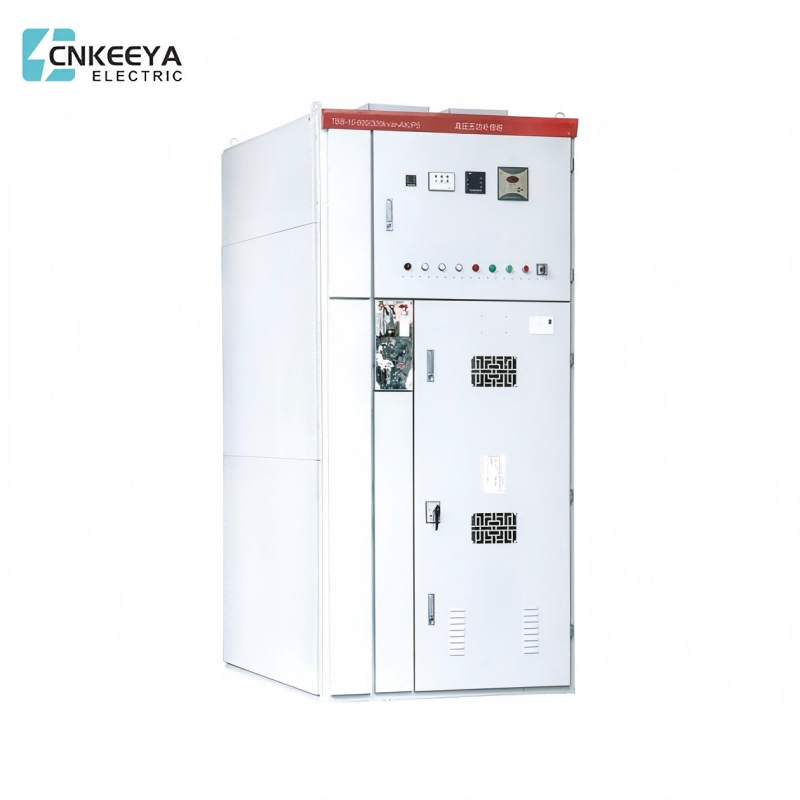

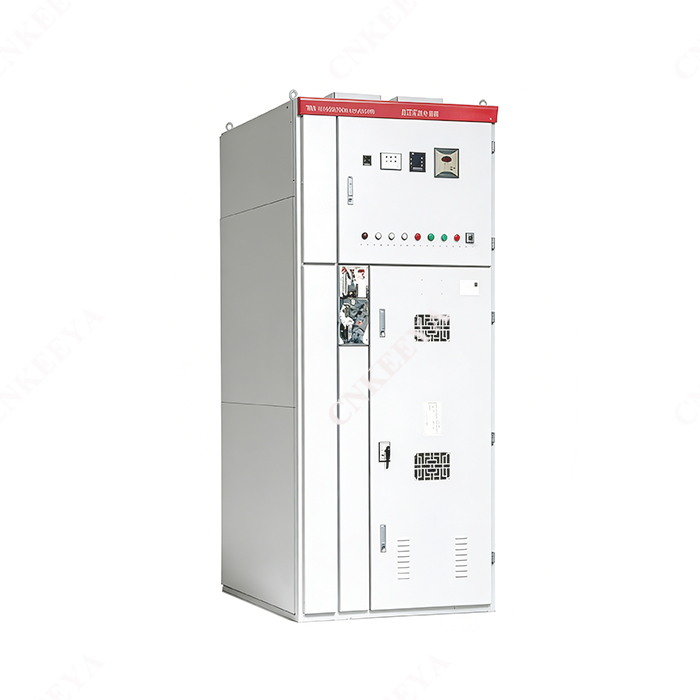

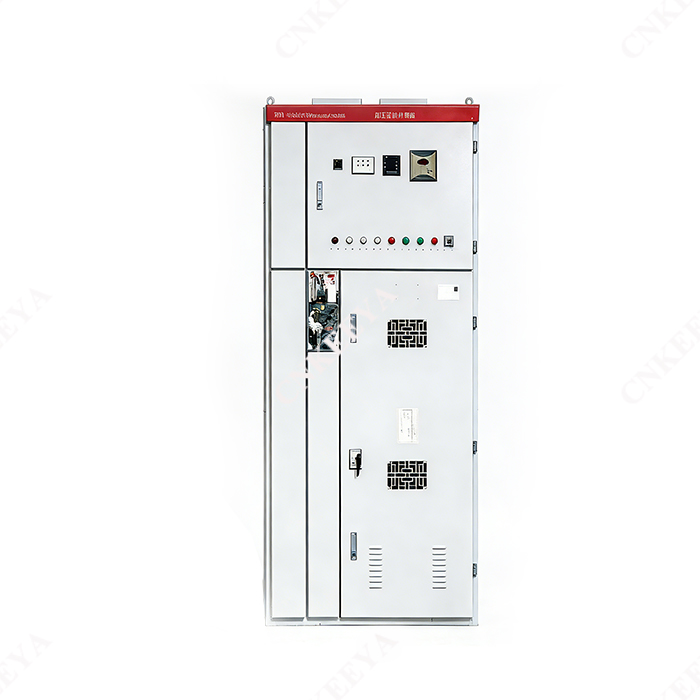

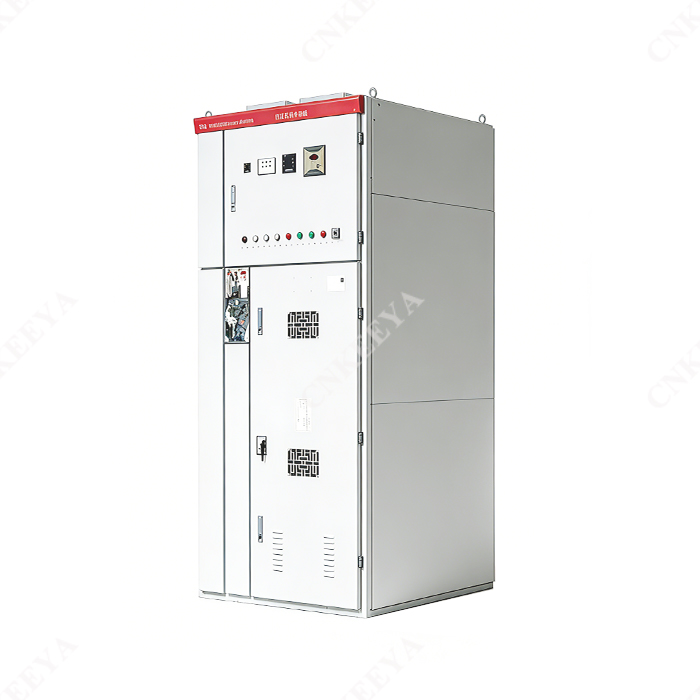

TBB nagyfeszültségű sönt kondenzátor telepítése

A beépítés felépítése szekrénytípusra és összeszerelési típusra van osztva. Az összeszerelés típusa is osztályozható forgácsos és teljes szétszerelésű típusba. A szekrényszerkezetet először a gyárban kell felszerelni, majd az alkatrészeket eltávolítani, számozni, a helyszínre szállítani, és a rajz szerint össze kell szerelni. Beltéri szemszögből a forgácstípus főleg kültéri kezelésre alkalmas. A teljesen kényelmes szereléshez általában a horganyzást használják. Ez az eszköz főként reaktorszekrényből, kisülési szekrényből és kondenzátorszekrényből áll.

● Reaktorszekrény

A reaktorszekrényt elsősorban a záró bekapcsolási áram korlátozására és a harmonikusok elnyomására használják. A záró bekapcsolási áram korlátozásakor a reaktor XL=(0,1~1)%XC;ha több mint 5 harmonikus van elnyomva,XL=(5~6)%XC;ha több mint 3 harmonikus elnyomott, XL=%XL=

● Leürítő szekrény

A kisülőszekrény főként kisülőtekercsből vagy feszültségtranszformátorból, cink-oxid levezetőből és földelő szakaszolóból áll. A kisülőtekercs párhuzamosan csatlakozik a kondenzátortelephez. Ha a kondenzátortelepet leválasztják a tápfeszültségről, kisülési teljesítménye a kondenzátortelepen lévő maradék feszültséget a névleges feszültség csúcsértékéről 5 s50 V alá csökkenti. A cink-oxid túlfeszültség-levezetők a kondenzátortelepek kapcsolása által okozott túlfeszültség korlátozására szolgálnak. A földelő szakaszoló a busz földelésére szolgál az áramszünet karbantartása során. A fenti konfiguráció a felhasználói igények szerint állítható. Ha a vonalcsatlakozási mód kettős csillag, a kondenzátorszekrénynek kétsoros vagy kétrétegű szerkezetűnek kell lennie, és a szekrénybe az áramváltót kiegészítőleg kell beépíteni.

● Kondenzátor szekrény

A kondenzátorszekrény főként biztosítékból és kondenzátorból áll. Amikor a kondenzátor belső meghibásodása eléri az 50-70%-ot, a biztosíték kiolvad, és a hibakondenzátor leválik az áramkörről, megelőzve a baleset kiterjedését.

● Összeszerelés söntkondenzátor telepítés

Ezt a telepítést elsősorban az összeszerelő kondenzátor, a kisütő tekercs, a villámhárító és a földelő kapcsoló és az elektromos reaktor kombinálására használják. A kondenzátor összeszerelése során megfelelő számú kondenzátort kell beszerelni belső biztosítékokkal egy szigeteléssel teli dobozba. A doboz nyomáscsökkentő szeleppel és hőmérséklet-szabályozóval van felszerelve riasztó- és kioldóérintkezőkkel. A telepítés előnye a kis fűrészlap, az egyszerű telepítés, a kényelmes kezelés és karbantartás stb.

Kondenzátor telepítési elrendezés

TBB nagyfeszültségű sönt kondenzátor telepítése

1. 6 beágyazott #10 csatornás acél és lefelé nyíló horgok;

2. 4 beágyazott acéllemez és horgok;

3. Betonszerkezet;

4. Beágyazott acéllemez és horog;

5. Beágyazott acéllemezek és horgok egyenletesen oszlanak el a kerülete.

Elsődleges vonali megoldás

A telepítés tipikus primer áramköri megoldása az 1. ábrán látható, ahol a földelő kapcsolót a felhasználói igényeknek megfelelően kell felszerelni. A beszerelés során a nyomószekrénybe kell helyezni, és a szekrény mélységét 1200 mm-re kell módosítani.

Rendelési utasítás

● Rendszerkapacitás (kVA) és fő vezetékezési megoldás, rendszerterhelés és üzemmód;

● Harmonikus szám, minden harmonikus feszültség és harmonikus áramtartalom (a gyártó a felhasználó nevében mérheti);

● A rendszer teljesítménytényezője, a kompenzáció utáni teljesítménytényező és a teljes kompenzációs kapacitás (a gyártó tervezheti a felhasználó nevében);

● A telepítési hely terve, a telepítési mód, a telepítés bemeneti és kimeneti módja;

● A szekrény méretére és színére vonatkozó követelmények.
