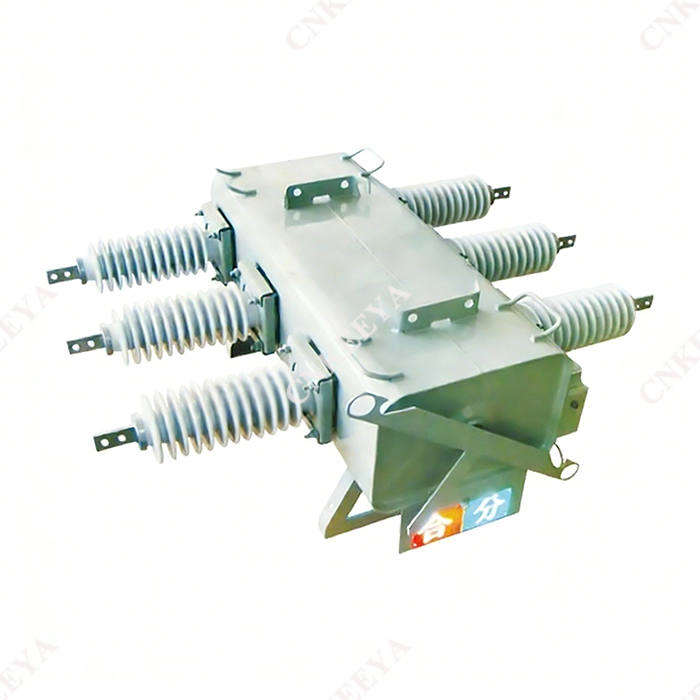

LW□-12 elsődleges és másodlagos integrált SF₆ megszakító

 Főbb szerkezeti jellemzők

 LW□-12 elsődleges és másodlagos integrált SF₆ áramköri megszakító, amely az íváram által kapott mágneses térerőt használja fel arra, hogy az ívet nagy sebességgel forogjon egy bizonyos szakaszon. Az ív viszonylag kis súlya miatt nagy sebességű forgás közben fokozatosan megnyúlik és folyamatosan érintkezik a friss SF6 gázzal, lehűl és kialszik. Az ilyen típusú megszakítók előnyei: erős ívoltó képesség, hosszú elektromos élettartam, nincs áramkimaradás kis áramok megszakításakor, és nincs túlfeszültség működés közben. Ugyanakkor kisebb üzemi teljesítményt igényel, és nagy megbízhatósággal rendelkezik.

 A megszakító egy miniatűr rugós mechanizmust alkalmaz, amelynek előnyei a megbízható működés, a hosszú mechanikai élettartam és az egyszerű vezérlés. A rugós működtetésű mechanizmus képes manuálisan vagy elektromosan energiát tárolni, manuálisan vagy elektromosan nyitni és zárni, valamint visszazáró funkcióval rendelkezik.

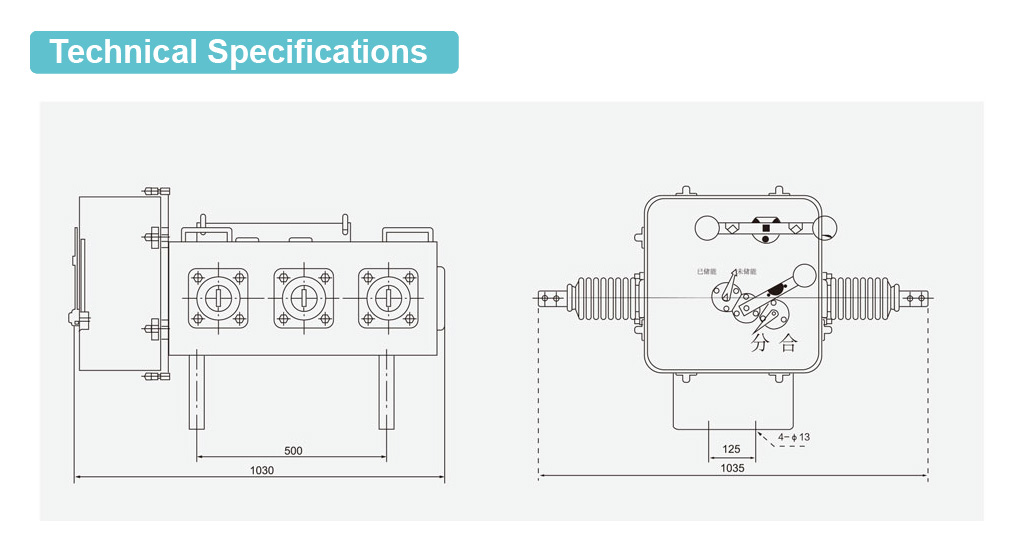

 A megszakítódoboz anyaga 3mm vastag, egymáshoz hegesztett 304-es rozsdamentes acélból készült, teljesen légmentes szerkezettel és legalább IP67-es védettséggel; A dobozon könnyen megfigyelhető és jól látható nyitási és zárási helyzetjelzők, energiatárolási állapotjelzők találhatók, amelyek megbízhatóan csatlakoznak a működtető mechanizmushoz és megbízható jelzőműveletekkel rendelkeznek. A doboznak van egy fogantyúja, hogy elkerülje a vezeték húzását.
