ZCW□-40.5/Z típusú nyitott típusú vákuum kompozit készülék

 Áttekintés

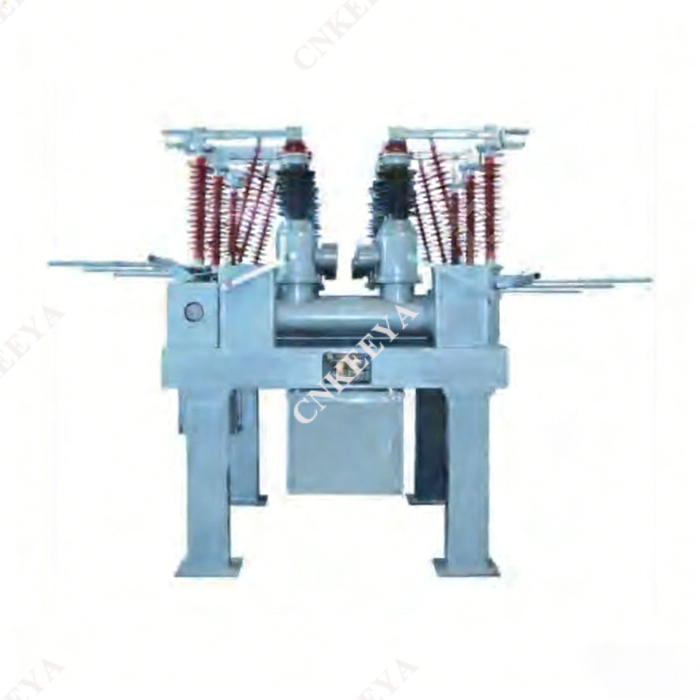

 1.1Type ZCW□-40.5/Z A nyitott típusú vákuumkompozit készülék egy integrált kapcsolóberendezés-egység, amelyben levegő a külső szigetelőközeg és SF₆ gáz az ívoltó közeg. 40,5 kV-os háromfázisú váltakozó áramú átviteli és elosztó rendszerek vezérlésére és védelmére alkalmazható, valamint megszakítóként és kondenzátortelepek kapcsolási forgatókönyvei számára is alkalmas. Ez a termék ideális városi alállomásokhoz, ipari alállomásokhoz és hegyvidéki alállomásokhoz, ahol a terület korlátozott. A következő előnyökkel rendelkezik:

 A megszakítók, szakaszolók, földelő kapcsolók, áramváltók, feszültségtranszformátorok, túlfeszültség-levezetők, biztosítékok, gyűjtősínek és egyéb alkatrészek szervesen integrálva vannak a földelt acél szerkezeti tartókon, így kompakt szerkezettel büszkélkedhetnek.

 Az osztott típusú berendezések területének mindössze 30-50%-át foglalja el, ami földet takarít meg és csökkenti a projekt építési költségeit.

 A teljes rekesz gyárilag előregyártott, az összeszerelést és az üzembe helyezést gyárilag befejezték, és a beépítési helyszínre teljes egészében szállítják, lerövidítve a beépítési időt.

 Nagy teljesítményű ívoltó kamrákat, feszültségtranszformátorokat, kompozit szigetelő túlfeszültség-levezetőket és szakaszolókat alkalmaznak teljes bizonyított teljesítménnyel, alapvetően karbantartásmentes működést és nagy megbízhatóságot valósítva meg.

 Gyárilag előre gyártott önhordó gyűjtősíneket használnak a rekeszek között, így a felhasználónak nem kell tartókereteket építenie.

 Az elrendezés rugalmas és adaptálható a különböző bekötési módokhoz.

 Az áramköri megszakítót karbantartás vagy csere céljából integráltan le lehet emelni, így a karosszéria meghibásodása miatti áramkimaradás 3 óránál kevesebbre csökkenthető.

 1.2 A ZWC□-40.5 kiváló minőségű alkatrészekkel és rendszerekkel van felszerelve, az alábbiak szerint:

 Önenergiás ívoltó kamra 31,5 kA megszakítási kapacitással és 3 ciklus teljes törési idejével; egyszerű és megbízható szerkezettel rendelkezik, és 20-szoros teljes kapacitású megszakítást tesz lehetővé.

 CTB összrugós működési mechanizmus, amely megfelel a kapcsolóberendezésekre vonatkozó „olajmentes” követelménynek; kiváló mechanikai jellemzőkkel, kompakt szerkezettel és nagy megbízhatósággal rendelkezik, nemzeti szabadalmakkal rendelkezik, valamint tudományos és technológiai termékként díjazták.

 Minden szakaszoló kompozit szigetelőkkel van felszerelve, és egykaros, közvetlen forgó szerkezetet alkalmaz, amely rendkívül egyszerű és megbízható; önerős grafitos ezüstözött diszpergált réz érintkező ujjak használatosak, amelyek jó szerkezeti feszültségteljesítményt, erős áramvezető képességet és karbantartást nem igényelnek.

 Minden kitett fém alkatrészt fejlett korróziógátló technológiával kezelnek, így általános szennyezett körülmények között 20 évig nem rozsdásodik.

 1.3 A ZWC□-40.5 megfelel a GB1984-2003, GB11032-89 és GB1985-2004 nemzeti szabványoknak, valamint megfelel a Nemzetközi Elektrotechnikai Bizottság (IEC) IEC56, IEC99-4, IEC6949 és IEC6949 szabványainak. Az összes többi belső alkatrész megfelel a vonatkozó szabvány követelményeinek.

 Felépítés és működési elv

 2.1 Ezt a terméket kültéri használatra tervezték. A működési környezeti feltételek a következők:

 a. Tengerszint feletti magasság: legfeljebb 2000 m (megrendelés esetén alku tárgya)

 b. Környezeti hőmérséklet: -40 ℃ ~ +40 ℃

 c. Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90% (25 ℃-on)

 d. Szélsebesség: Legfeljebb 35 m/s

 e. Szennyezettségi osztály: IV. osztály, névleges kúszótávolság nagyobb, mint 31mm/kV

 f. Nincs gyúlékony, robbanásveszélyes, vegyileg korrozív vagy erős vibrációs környezet

 g. Szeizmikus intenzitás: nem haladja meg a 8-as fokozatot

 h. Jégbevonat vastagsága: legfeljebb 10 mm
