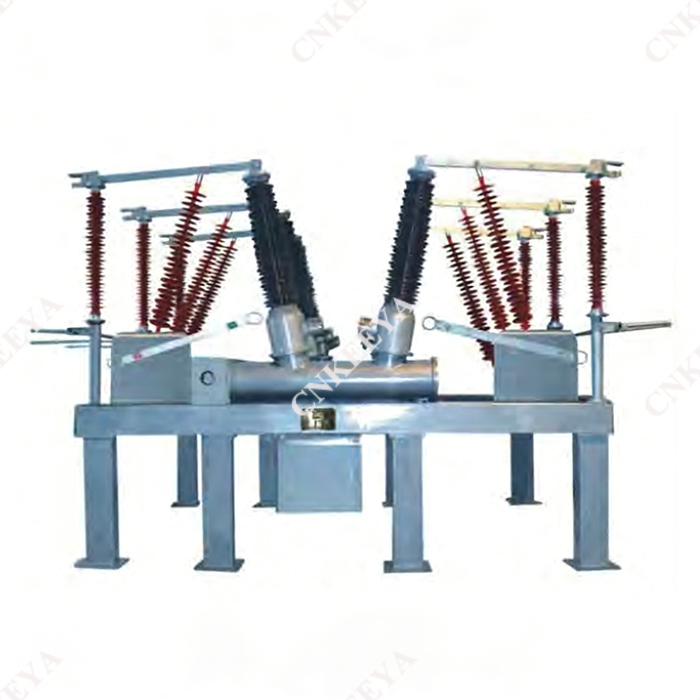

ZCW□-126/L nyitott típusú kén-hexafluorid kompozit készülék

 Áttekintés

 Az 1.1ZCW□-126/L nyitott típusú kén-hexafluorid kompozit készülék egy olyan kombinált elektromos készülék teljes készlete, amely levegőt használ külső szigetelésként SF6 gáz ívoltó közegként. A háromfázisú váltakozó áramú 126 kV-os átviteli és elosztórendszerek vezérlése és védelme olyan helyzetekben is használható, ahol megszakítók és kondenzátortelepek vannak csatlakoztatva. Alkalmas városi alállomásokhoz, vállalati alállomásokhoz és hegyvidéki alállomásokhoz, szűk területhasználattal. Ez a termék a következő tulajdonságokkal rendelkezik:

 1) Szervesen kombinálja a megszakítókat, leválasztókapcsolókat, földelőkapcsolókat, áramváltókat, SF6 feszültségtranszformátorokat, villámhárítókat, gyűjtősíneket és egyéb alkatrészeket egy földelt acélszerkezeti konzolon, így kompakt szerkezetet kap.

 2) A split típusú helynek csak 30-50% -át foglalja el, és rendelkezik a földmegtakarítás és a projektköltségek csökkentésével.

 3) A teljes intervallumot a gyárban előre legyártják, összeszerelik és hibajavítják, mielőtt elhagyják a gyárat, majd a telepítési ciklus lerövidítése érdekében a telepítési helyre szállítják.

 4) Nagy teljesítményű ívoltó kamrák, SF6 feszültségtranszformátorok és kompozit szigetelő villámhárítók alkalmazása minimális karbantartás mellett és nagy megbízhatósággal

 5) A válaszfalgyárak előre gyártott önhordó sínekjéhez nincs szükség acélvázra vagy szigetelőre.

 6) Rugalmas elrendezés, és különféle bekötési módokhoz használható.

 1.2 A ZCW10 optimalizált önhajtású ívoltó kamrával és CT10-A rugós mechanizmussal van felszerelve.

 1.3 A ZCW10 megfelel a GB1984-2003, GB11032-89, GB1985-2004 nemzeti szabványoknak, valamint az IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2060 és IEC42062 szabványoknak. Az összes többi alkatrész megfelel a vonatkozó nemzeti szabvány követelményeinek.
