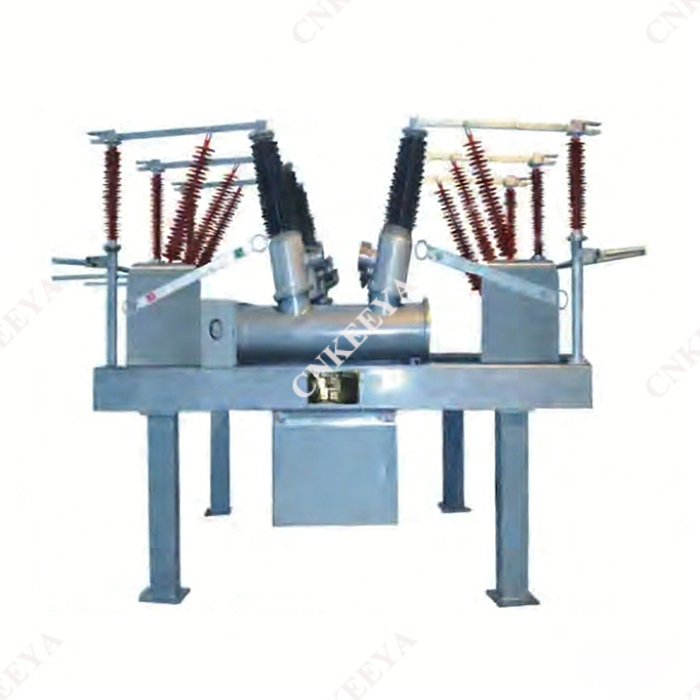

ZCW□-72.5/L típusú kültéri, zárt SF₆ kombinált elektromos készülék

 Megfelelő szabványok

 GB156 szabványos feszültségek

 GB311.1 Szigetelési koordináció nagyfeszültségű átviteli és elosztó berendezésekhez

 GB11022 A nagyfeszültségű kapcsoló- és vezérlőberendezések általános műszaki követelményei

 GB1984 váltóáramú nagyfeszültségű megszakítók

 GB1985 váltóáramú nagyfeszültségű szakaszolók és földelő kapcsolók

 GB1207 feszültség transzformátorok

 GB1208 áramváltók

 DL/T402 Váltakozóáramú nagyfeszültségű megszakítók rendelésének műszaki specifikációja

 DL/T486 Váltakozóáramú nagyfeszültségű szakaszolók és földelő kapcsolók rendelésének műszaki leírása

 DL/T593 közös műszaki előírás a nagyfeszültségű kapcsoló- és vezérlőberendezések rendeléséhez

 Főbb jellemzők

 Transzformátorok, megszakítók, szakaszolók, földelő kapcsolók, áramváltók, SF₆ feszültségtranszformátorok, túlfeszültség-levezetők, gyűjtősínek és egyéb alkatrészek szervesen integrálva vannak a földelt acél szerkezeti tartókra, kompakt szerkezettel.

 Az osztott típusú berendezések helyének mindössze 30-50%-át foglalja el, ami földet takarít meg és csökkenti a projekt építési költségeit.

 A teljes rekesz gyárilag előregyártott, az összeszerelést és az üzembe helyezést gyárilag befejezték, és a beépítési helyszínre teljes egészében szállítják, lerövidítve a beépítési időt.

 Nagy teljesítményű ívoltó kamrákat, SF₆ feszültségtranszformátorokat és kompozit szigetelő túlfeszültség-levezetőket alkalmaznak, amelyek alapvetően karbantartásmentes működést és nagy megbízhatóságot biztosítanak.

 Gyárilag előre gyártott önhordó gyűjtősíneket használnak a nyílások között, így nincs szükség acélvázra és szigetelőre.

 Az elrendezés rugalmas és adaptálható a különböző bekötési módokhoz.

 Működési környezeti feltételek

A ZCW□-72.5/L típusú kültéri, zárt SF₆ kombinált elektromos készülék kültéri használatra készült, és beltéren is használható. A működési környezeti feltételek a következők:

 a. Magasság: legfeljebb 2000 m.

 b. Környezeti hőmérséklet: -30℃ ~ +40℃ (-40℃ ~ +40℃ kérésre).

 c. Relatív páratartalom: Napi átlag legfeljebb 95%, havi átlag legfeljebb 90% (25 ℃-on).

 d. Szélsebesség: Legfeljebb 35 m/s.

 e. Szennyezettségi osztály: Ⅳ osztály, a porcelán persely kúszási távolsága nagyobb, mint 1450 mm (a névleges kúszási távolság nagyobb, mint 31 mm/kV).

 f. Nincs gyúlékony, robbanásveszélyes, vegyileg korrozív vagy erős vibrációs környezet.

 g. Szeizmikus intenzitás: nem haladja meg a 8-as fokozatot.

 h. Jégbevonat vastagsága: legfeljebb 10 mm.
