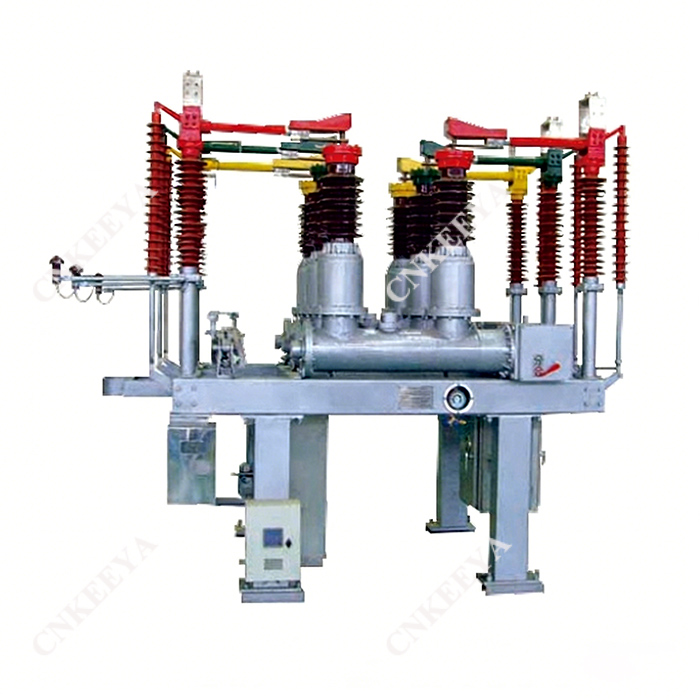

ZCW10-40.5L típusú kültéri, zárt kombinált elektromos készülék

 Áttekintés

A ZCW10-40.5L típusú kültéri, zárt kombinált elektromos készülékek olyan kombinált elektromos készülékek teljes készlete, amelyek levegőt használnak külső szigetelésként SF6 gáz ívoltó közegként. A háromfázisú váltakozó áramú 72,5 KV-os átviteli és elosztó rendszerek vezérlése és védelme megszakítók csatlakoztatására és kondenzátortelepek nyitására és zárására is használható. Alkalmas városi alállomásokhoz, vállalati alállomásokhoz és hegyvidéki alállomásokhoz, szűk területhasználattal.

 Szerkezeti jellemzők

 A megszakító egy kültéri kisméretű padlótartály szerkezet, amely CT35 rugós mechanizmussal van felszerelve; A mechanizmus a főtesttel együtt van felszerelve, egyszerű telepítéssel, kényelmes hibakereséssel, megbízható működéssel és gyakori működésre alkalmas; Az intézmény élettartama meghaladja a 10 000-szeres;

 A sűrített levegős ívoltó szerkezettel a megszakító képesség különösen erős, 40 kA-nál 12-szeres kumulatív törés, ami Kínában a legmagasabb rekordot állítja be;

 Megbízható tömítési teljesítmény Tömítő tömítések használatával a dinamikus tömítés "V" alakú tömítőgyűrűt vesz fel rugónyomás-kiegyenlítő szerkezettel, és a transzformátor másodlagos huzalozási táblájához egy vegyesvállalat illeszkedik, amelynek éves légszivárgási aránya kevesebb, mint 0,5%;

 A belső áramváltó mikrokristályos ötvözetből készül, nagy mágneses permeabilitással, 0,2 vagy 0,2 másodperces pontossággal. A felhasználói igényeknek megfelelően 12 transzformátor csatlakoztatható. Alkalmas 50 km hosszú tehermentes vezetékhez újragyújtás nélkül.

 Rendelési útmutató

 A megszakító modellje és specifikációi;

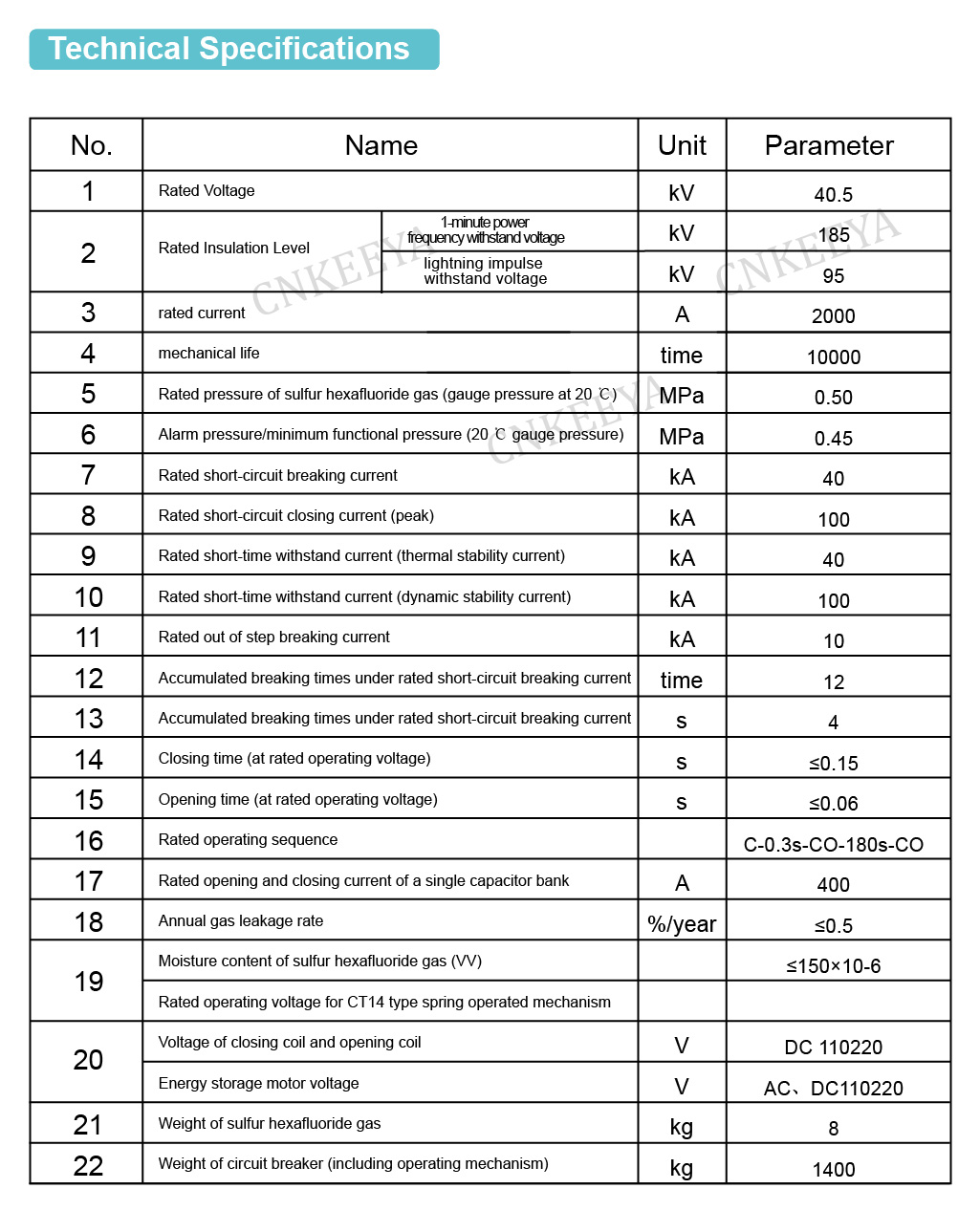

 Névleges elektromos paraméterek (feszültség, áram, törési áram stb.)

 A használat környezeti feltételei (környezeti hőmérséklet, tengerszint feletti magasság, környezetszennyezettségi szint);

 A működtető mechanizmus üzemi feszültsége és a motor feszültsége;

 A belső vagy külső áramváltók mennyisége, áramviszonya, szintkombinációja és szekunder terhelése; Alkatrészek, speciális szerszámok és felszerelések megnevezése és mennyisége (külön kell megrendelni).
